37
15.
Voltee el ensamble de la mecha para reemplazar la cubierta de la mecha.
16. Alinee las pestañas de la cubierta de la mecha con los cuatro oricios para
tornillos en la parte inferior del ensamble, como se muestra, y colóquelas en su
lugar. Asegúrese de que haya un contacto rme en todos los puntos.
17. Asegúrese de que el sello de goma del tanque esté correctamente
asentado.
20.
Mientras su calentador está desmontado, verique el sistema de apagado automático de seguridad. Retire los
alicates de bloqueo o la pinza para ropa del mecanismo del TOS si los usó para ayudar con la instalación de la mecha.
Empuje el péndulo para activar el sistema de apagado automático. Gire la perilla de ajuste de la mecha para levantarla.
Vuelva a activar el sistema para asegurarse de que esté funcionando correctamente.
21.
Gire la perilla de ajuste de la mecha para probar su funcionamiento. Asegúrese de que la mecha funcione sin
problemas al girar la perilla EN DIRECCIÓN DE LAS MANECILLAS DEL RELOJ Y EN DIRECCIÓN CONTRARIA A
LAS MANECILLAS DEL RELOJ.
22.
Prueba de encendido. Levante la mecha a su altura máxima. La bujía de encendido debe estar entre 1 mm (3/64”) y 2 mm
(5/64”) de la mecha cuando se empuja la palanca. (PRECAUCIÓN: ¡no toque el encendedor CALIENTE y resplandeciente!)
23. Asegúrese de vericar que la mecha esté colocada a la altura correcta de 10 mm (3/8”).
24.
Retire la perilla de ajuste de la mecha que reemplazó temporalmente para probar el funcionamiento de la mecha.
25.
Vuelva a colocar la base del gabinete asegurándose de alinear la palanca del sistema de apagado automático de
seguridad y el eje de ajuste de la mecha, que sostiene la perilla, con las ranuras apropiadas en la base del gabinete.
Comience alineándolos y encaje suavemente la base del gabinete en su lugar sobre el ensamble de la mecha.
26.
Reemplace el gabinete del calentador. Asegúrese de que las clavijas de la protección de la rejilla estén insertadas
de forma segura en los oricios adecuados del calentador y que el gabinete frontal coincida con el frente del calentador.
27. Fije el gabinete al calentador con los dos tornillos.
28. Reemplace la perilla de ajuste de la mecha. Para asegurarse de que esté colocado correctamente en el
eje de ajuste de la mecha, levante la mecha a su altura máxima.

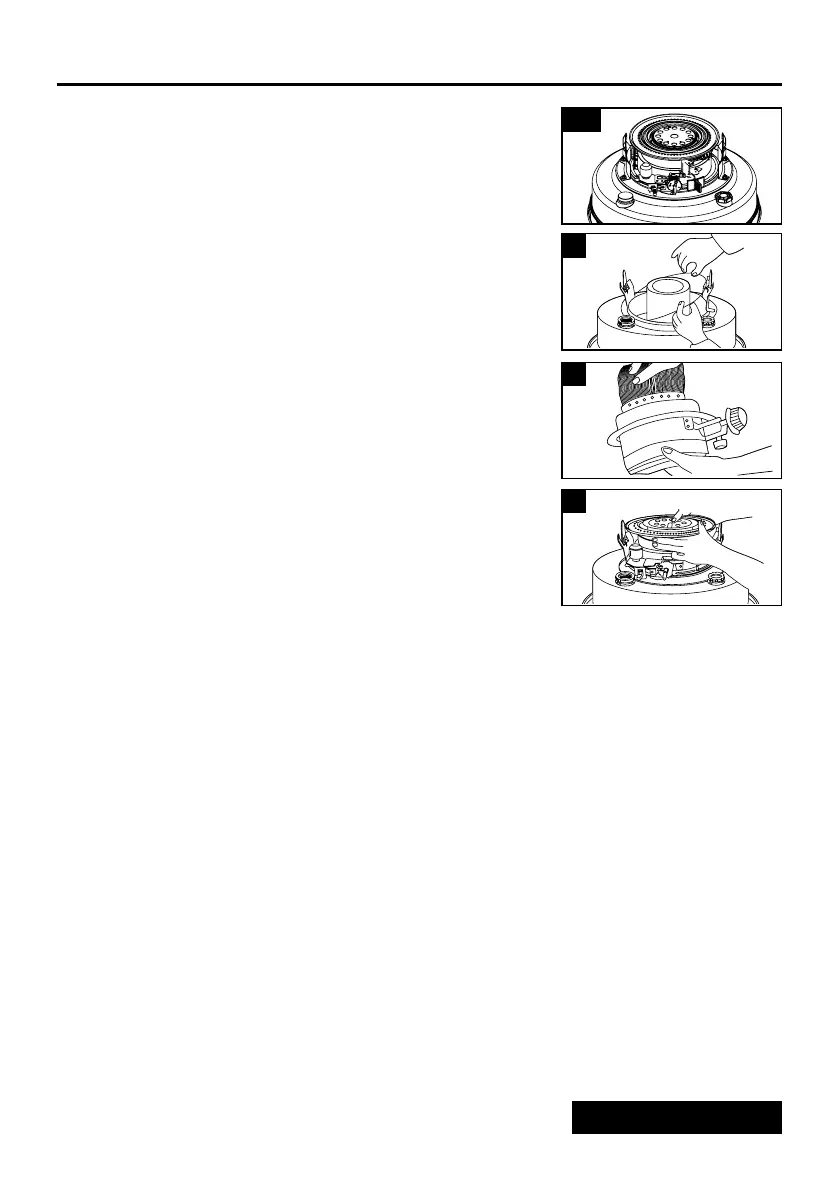

REEMPLAZO DE LA MECHA
18. (
1) Gire la perilla de ajuste de la mecha a la posición en la que está
completamente levantada. (2) Jale ligeramente la funda de la mecha para
eliminar toda holgura. (3) Presione ligeramente para jar el faldón a los dientes
de retención de la cubierta de la mecha. (4) Necesitará sostener la perilla en
dirección de las manecillas del reloj para mantener la mecha elevada.
CONSEJO PARA LA INSTALACIÓN DE LA MECHA
** Bloquee el interruptor de vuelco (TOS, por sus siglas en inglés); para ello,
inserte unos alicates de bloqueo o una pinza para ropa entre las placas TOS
a n de evitar que el peso active el mecanismo del TOS mientras instala la
nueva mecha. Instale la nueva mecha en la posición elevada. Recuerde quitar
los alicates o la pinza para ropa antes de volver a ensamblar y encender el
calentador.
19.
(5) Vuelva a colocar el ensamble de la mecha en el calentador con la mecha
levantada. (6) Será necesario colocar la perilla de ajuste de la mecha entre las
etiquetas de precaución y advertencia. (7) Primero reemplace las dos tuercas
mariposa diagonalmente opuestas. (8) Luego las dos restantes. (9) Apriete cada
una de las cuatro tuercas mariposa gradualmente hasta que el ensamble de
mecha esté rmemente en su lugar.
17
18
19
15 & 16
NUNCA DEJE EL CALENTADOR SIN
SUPERVISIÓN MIENTRAS ESTÉ ENCENDIDO.
