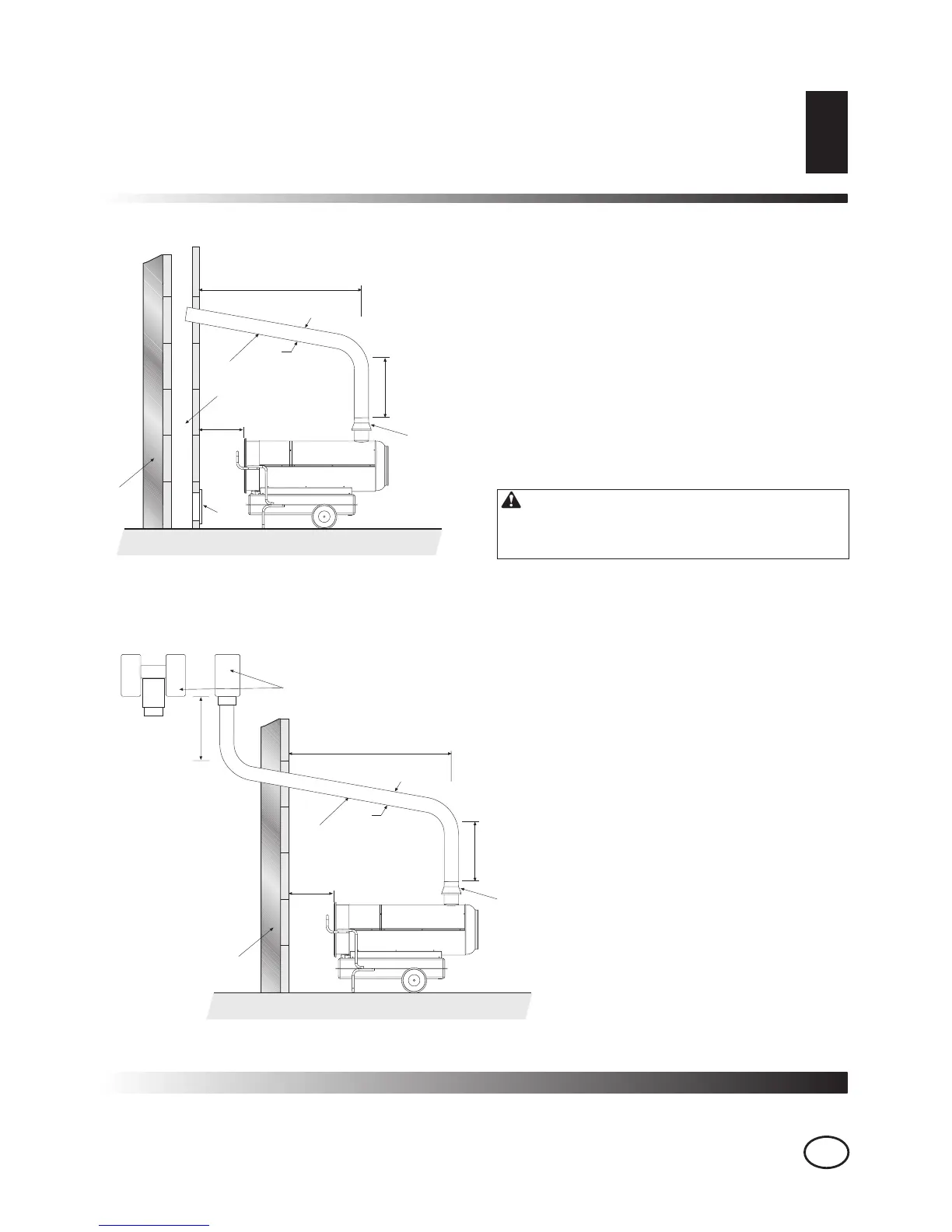

OVERSIKT OVER PLASSERING AV RØYKUTFØRSELSRØR
OVERSIKT OVER PLASSERING
AV RØYKUTFØRSELSRØR
A Minimum 1 m
B Minimum 1 m
C Så kort som mulig
D Lik eller større enn diameteren i utførselsrøret for røyk fra generator
E Minimum 1 m
1 Vindbeskyttelse for generatoren
2 Horisontal overflate med minimum 5° helling
3 Skorstein med minimumsdimensjoner internt på 20 x 20 cm
4 Luke for inspeksjon av pipen, motvirker smell
5 Ekstern beskyttelsesvegg
6 Sugeaktivator, H-formet
MERK Oversiktene og skjemaene vi har vist
her er veiledende; installasjon av skorsteinen
må følge gjeldende lovverk og regler
5
4
A
3
2
D
C
1
B
A
6
2
D
C
1
B
5
E
