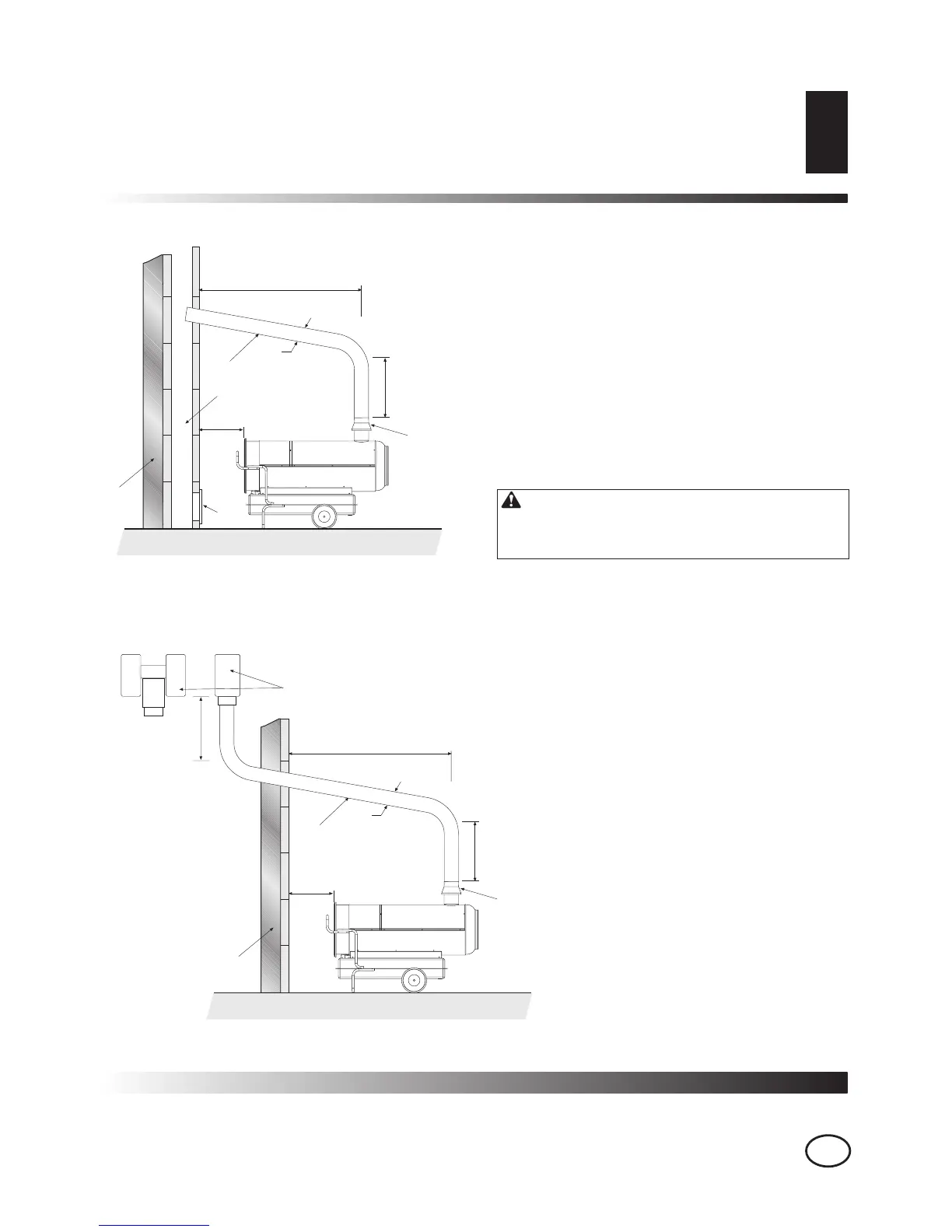

RØGRØR INSTALLERINGSSKEMA
RØGRØR
INSTALLERINGSSKEMA
AMindst 1 m
BMindst 1 m
C Så kort som muligt
D Lig med, eller større, end diameteret af røgudgang generatoren
EMindst 1 m
1 Vindbeskyttende anordning, forsynet med generatoren
2Vandret gennemgang, med en minimum stigning på mindst 5°
3Skorsten med indvendige dimensioner på mindst 20 x 20 cm
4 Antieksplosion/sorstens inspektionsluge
5 Udvændig dæmpningsmur
6 “H” formet aftræk aktivator
ADVARSEL De angivede skemaer er vejledende;
skorsten installeringen bør svare til de gældende
lovgivninger.
5
4
A
3
2
D
C
1
B
A
6
2
D
C
1
B
5
E
