Master BV 80 - Esquema Alámbrico

ES
10

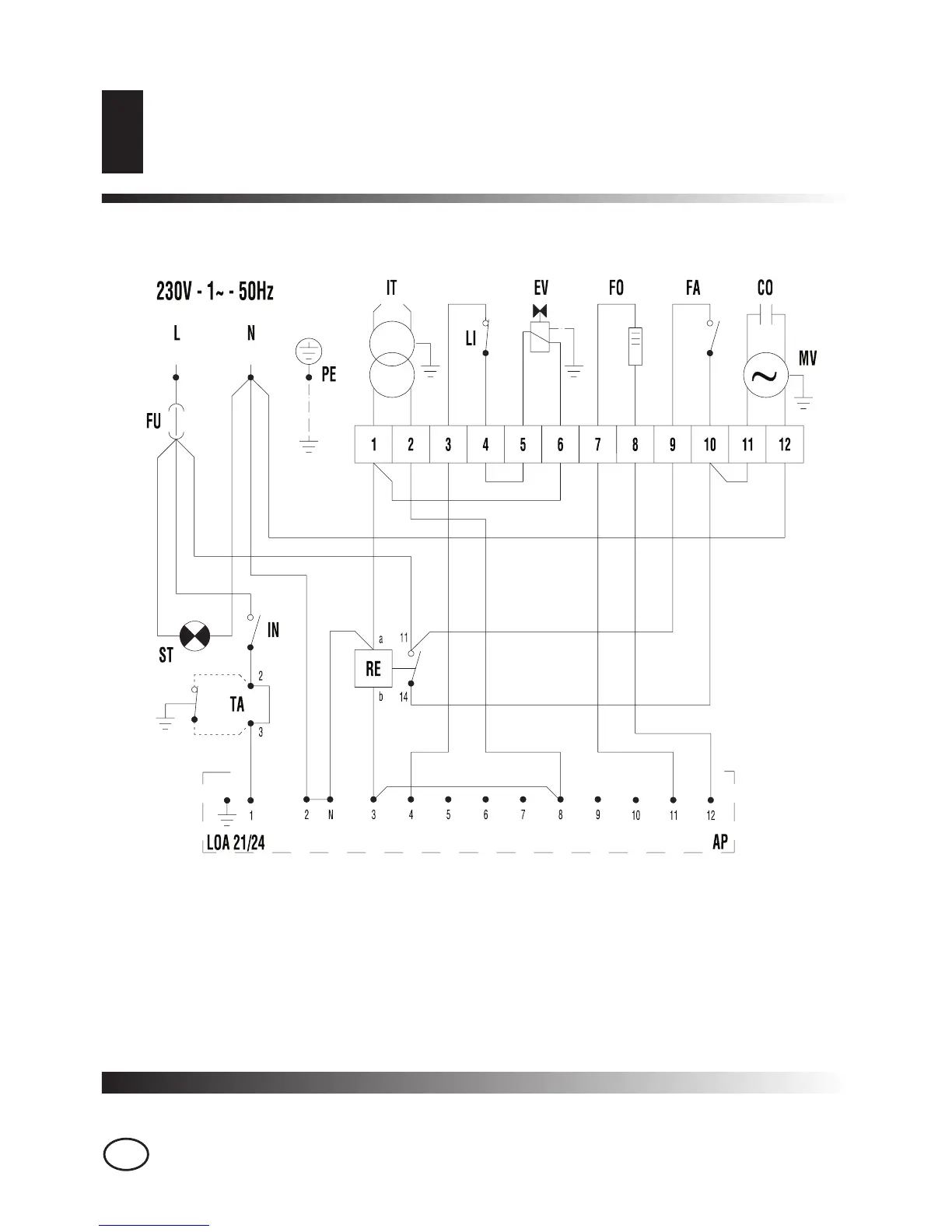

ESQUEMA ALÁMBRICO
FU Fusible
6A BV80E, BV100E, BV160E, B220CEA
10A BV280E, B354CEA
IT Transformador alta tensión
LI Termostato de seguridad
EV Electro-válvula
FO Fotorresistencia
FA Ter mostato ventilador
CO Condensador
MV Motor ventilador
ST Luz indicadora tensión
IN Interruptor
TA Toma termostato ambiente
RE Relé
AP Dispositivo de control
ESQUEMA ALÁMBRICO
