Master BV 80 - Anbringung des Abzugsrohrs

DE
9

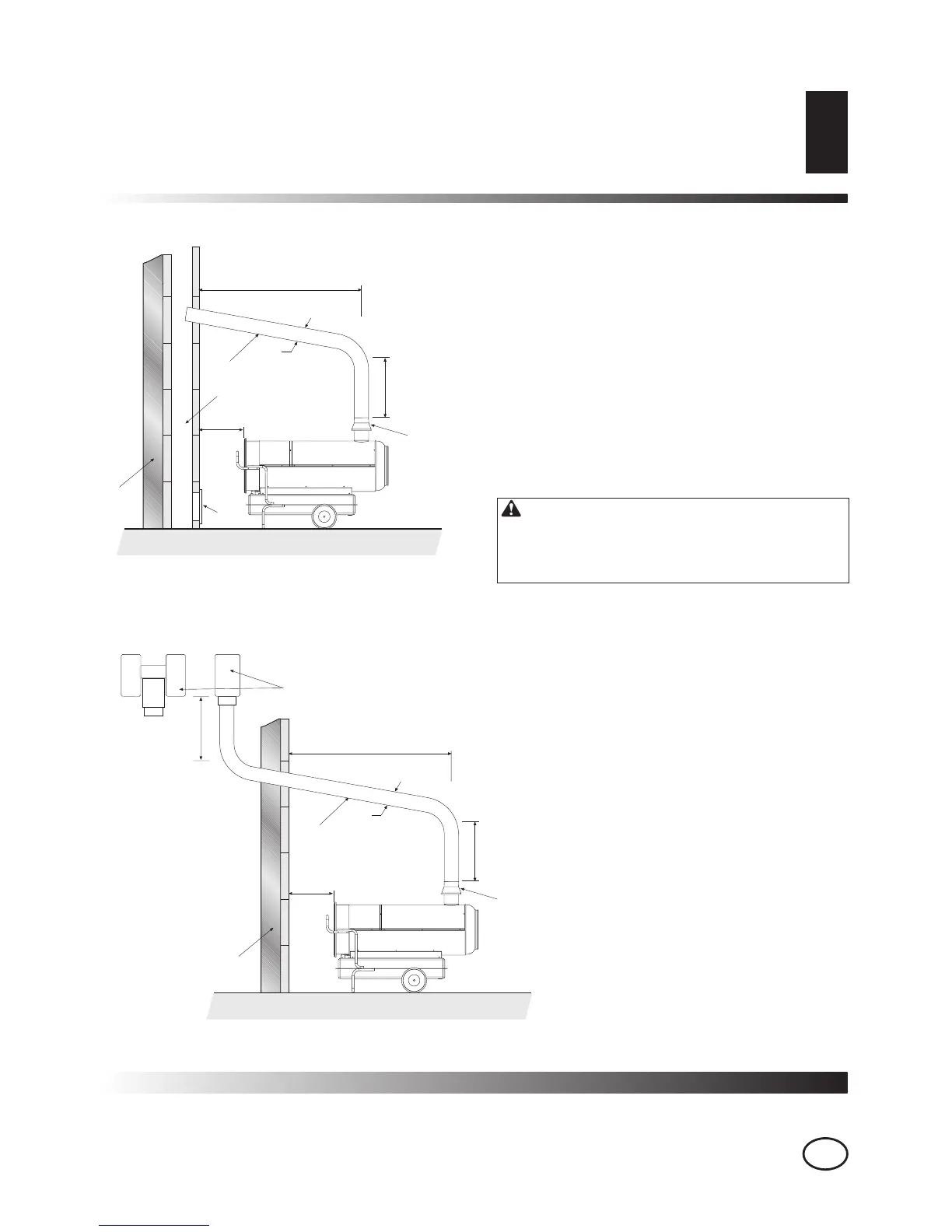

ANBRINGUNG DES ABZUGSROHRS
ANBRINGUNG DES
ABZUGSROHRS
A Mind. 1 m
B Mind. 1 m
C So kurz wie möglich
D Gleich oder größer als der Durchmesser des Abgasrohrs
des Geräts
E Mind. 1 m
1 Anschlussrohr mit Windschutz (Teil des Geräts)
2 Horizontaler Teil mit Steigung von mind. 5°
3 Rauchabzug mit Innenmaßen von mind. 20 x 20 cm
4 Explosions- und Inspektionsklappe
5 Äußere Stützmauer
6 Zugverstärker für "H”
WARNUNG Die Montagezeichnungen dienen
nur zur Verständlichung; die Anbringung des
Abzugsrohrs muss den geltenden Gesetzen
entsprechen.
5
4
A
3
2
D
C
1
B
A
6
2
D
C
1
B
5
E
