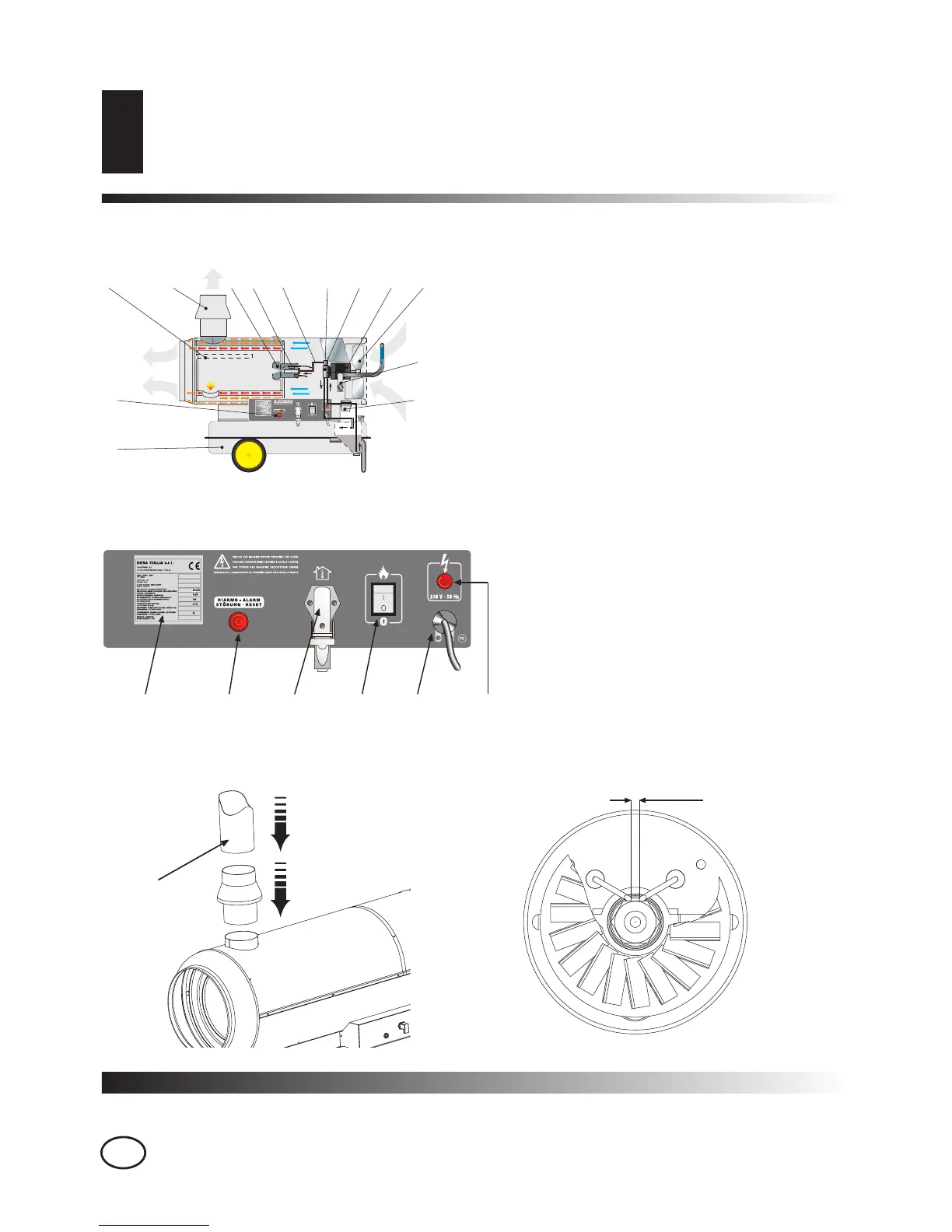

Master BV 80 - Afvoermontageschema; Elektrisch Circuit; Elektrode-Afstelling; Functioneringsschema

NL
8
FUNCTIONERINGSSCHEMA
ELEKTRISCH CIRCUIT
AFVOERMONTAGESCHEMA
ELEKTRODE-AFSTELLING
1Verbrandingskamer
2 Anti-windrookfitting
3Brander
4 Straalpijp
5Verbrandingscircuit
6 Oliepomp
7 Elektromagnetische brandstofklep
8 Motor
9Ventilator
10 Kabelwikkelnaaf
11 Brandstoffilter
12 Brandstoftank
13 Bedieningspaneel
1Opstartknop
2 Identificatieplaatje
3 Hoofdschakelaar
4 Aansluiting voor kamerthermostaat
5 Netsnoer
6 Spanningsspion
FUNCTIONERINGSSCHEMA
1 2 3 6 8 9
12
13
11
4
5 7
10
ELEKTRISCH CIRCUIT
123 546
AFVOERMONTAGESCHEMA ELEKTRODE-AFSTELLING
2-3 mm
214356
Buis Ø 150 mm
