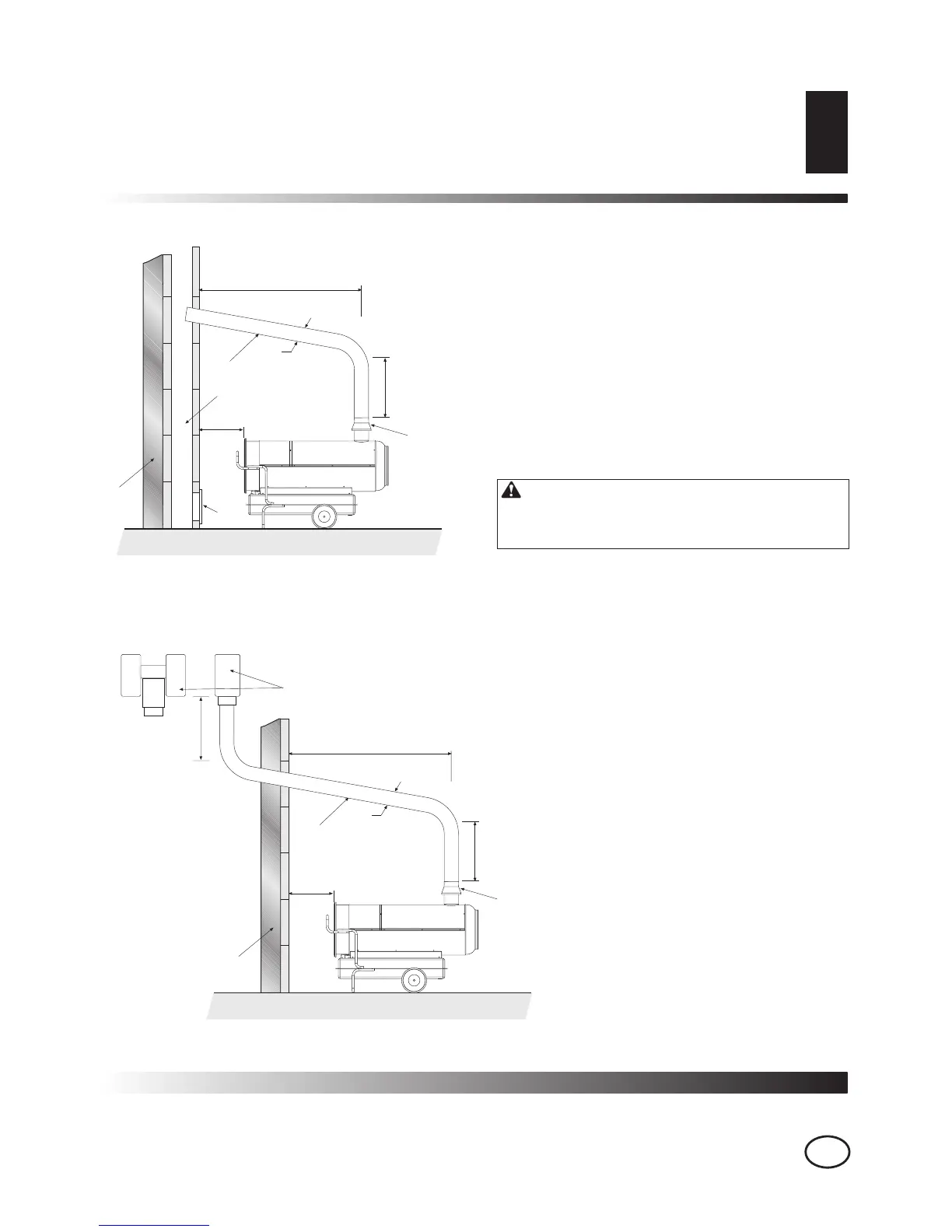

SCHÉMA DE POSITIONNEMENT DU CONDUIT DE FUMÉE
SCHÉMA DE POSITIONNEMENT
DU CONDUIT DE FUMÉE
A1 m. minimum
B1 m. minimum
C Le plus court possible
D Égal ou supérieur au diamètre sortie fumée générateur
E1 m. minimum
1 Dispositif anti-vent fourni avec le générateur
2Passage horizontal avec inclinaison minimum vers le haut
d’au moins 5°
3 Cheminée avec dimensions intérieures de 20 x 20 cm minimum
4Porte anti-explosion-inspection cheminée
5 Mur externe de tamponnement
6 Activateur de tirage en forme de H
MISE EN GARDE Les schémas rapportés sont
fournis à titre indicatif ; l’installation de la cheminée
doit répondre aux dispositions légales en vigueur.
