Master BV 80 - Chaminé; Esquema de Fixação da Chaminé; Esquema de Funcionamento; Painel Elétrico

PT
8

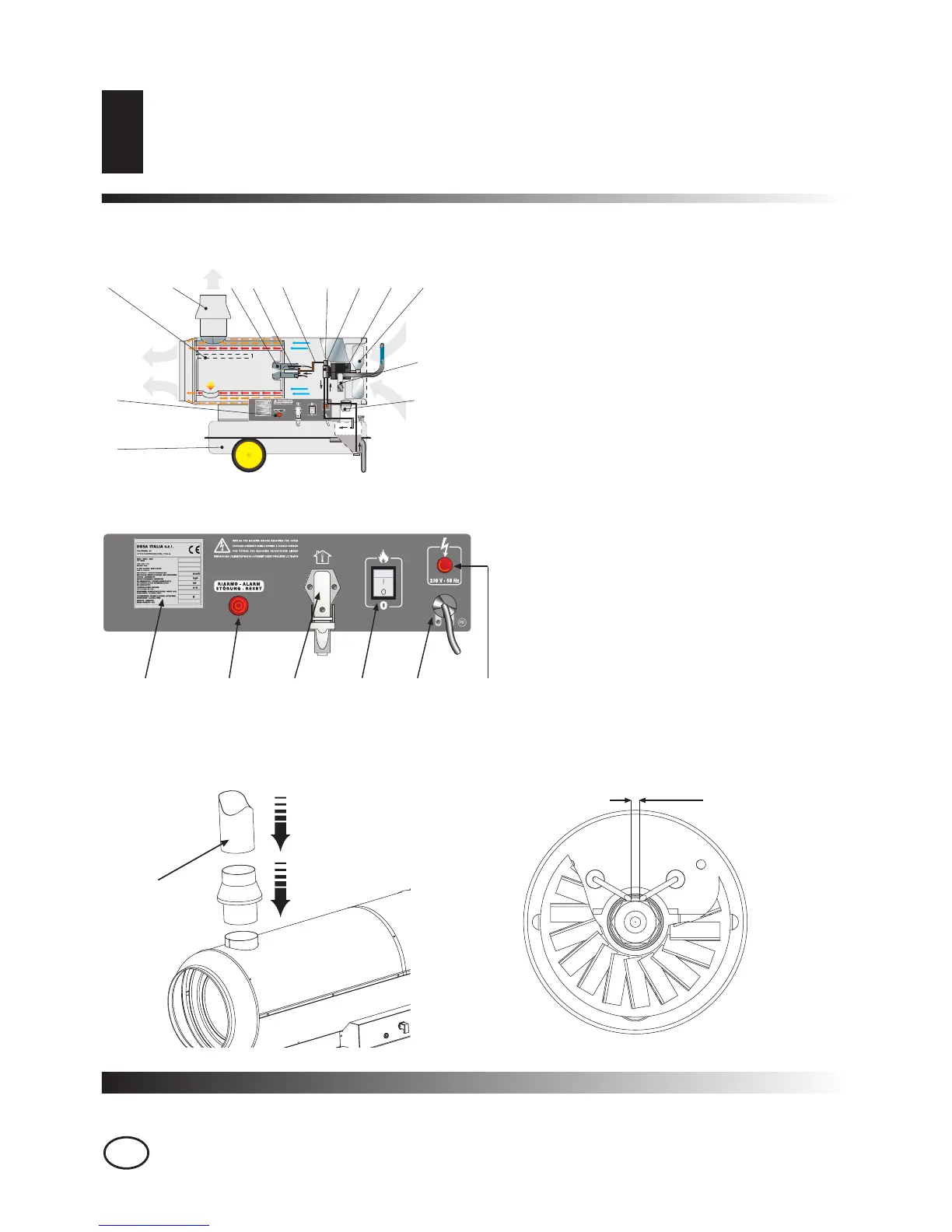

ESQUEMA DE FUNCIONAMENTO
PAINEL ELÉTRICO
ESQUEMA DE FIXAÇÃO DA CHAMINÉ
REGULAGEM DOS ELETRODOS
1 Câmera de combustão
2 Conexão da chaminé paravento
3 Queimador
4 Bico
5 Circuito do combustível
6 Bomba do diesel
7 Eletroválvula do combustível
8 Motor
9Ventilador
10 Presilha para enrolar o cabo
11 Filtro do combustível
12 Tanque do combustível
13 Painel de comandos
1 Botão de reset
2 Placa de identificação
3 Interruptor principal
4Tomada para o termostato
ambiente
5 Cabo de alimentação
6 Led de tensão elétrica
ESQUEMA DE FUNCIONAMENTO
1 2 3 6 8 9
12
13
11
4
5 7
10
PAINEL ELÉTRICO
123 546
ESQUEMA DE FIXAÇÃO DA
CHAMINÉ
REGULAGEM DOS ELETRODOS
2-3 mm
214356
Tubo Ø 150 mm
