Master BV 80 - Page 83

PT
9

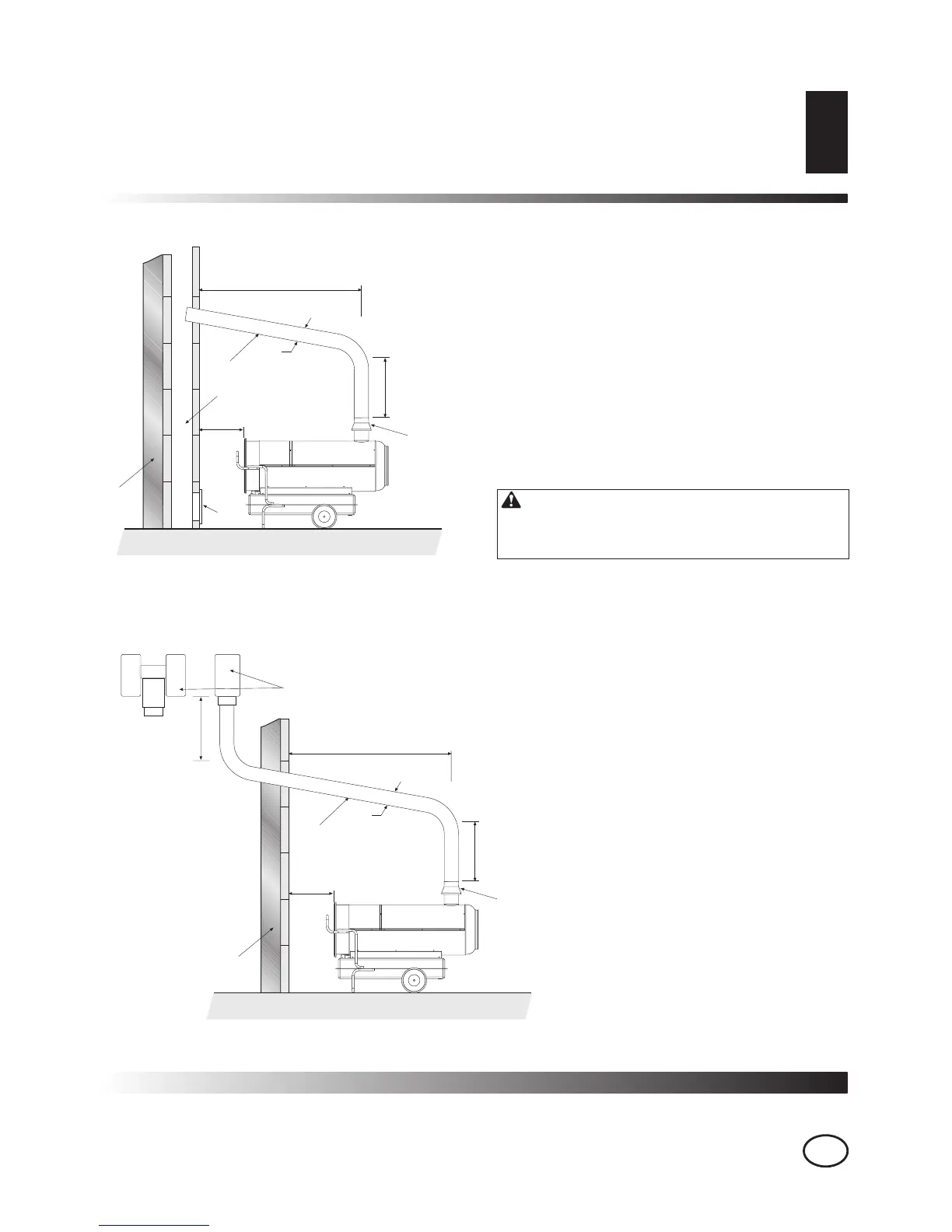

ESQUEMA DE COLOCAÇÃO DO TUBO DA CHAMINÉ
ESQUEMA DE COLOCAÇÃO
DO TUBO DA CHAMINÉ
A Mínimo 1 m
B Mínimo 1 m
CO mais curto possível
D Igual ou maior com relação ao diâmetro da saída dos gases do
gerador
E Mínimo 1 m
1 Dispositivo paravento fornecido com o gerador
2 Caminho horizontal com inclinação mínima de 5° para cima
3 Chaminé com dimenções internas mínimas de 20 x 20 cm
4Tampa anti-explosão – inspeção da chaminé
5Parede externa de revestimento
6 Ativador de tiragem na forma “H”
CUIDADO: Os esquemas das figuras são indica-
tivos; a instalação da chaminé deverá respeitar as
normas de leis em vigor.
5
4
A
3
2
D
C
1
B
A
6
2
D
C
1
B
5
E
