IT
9

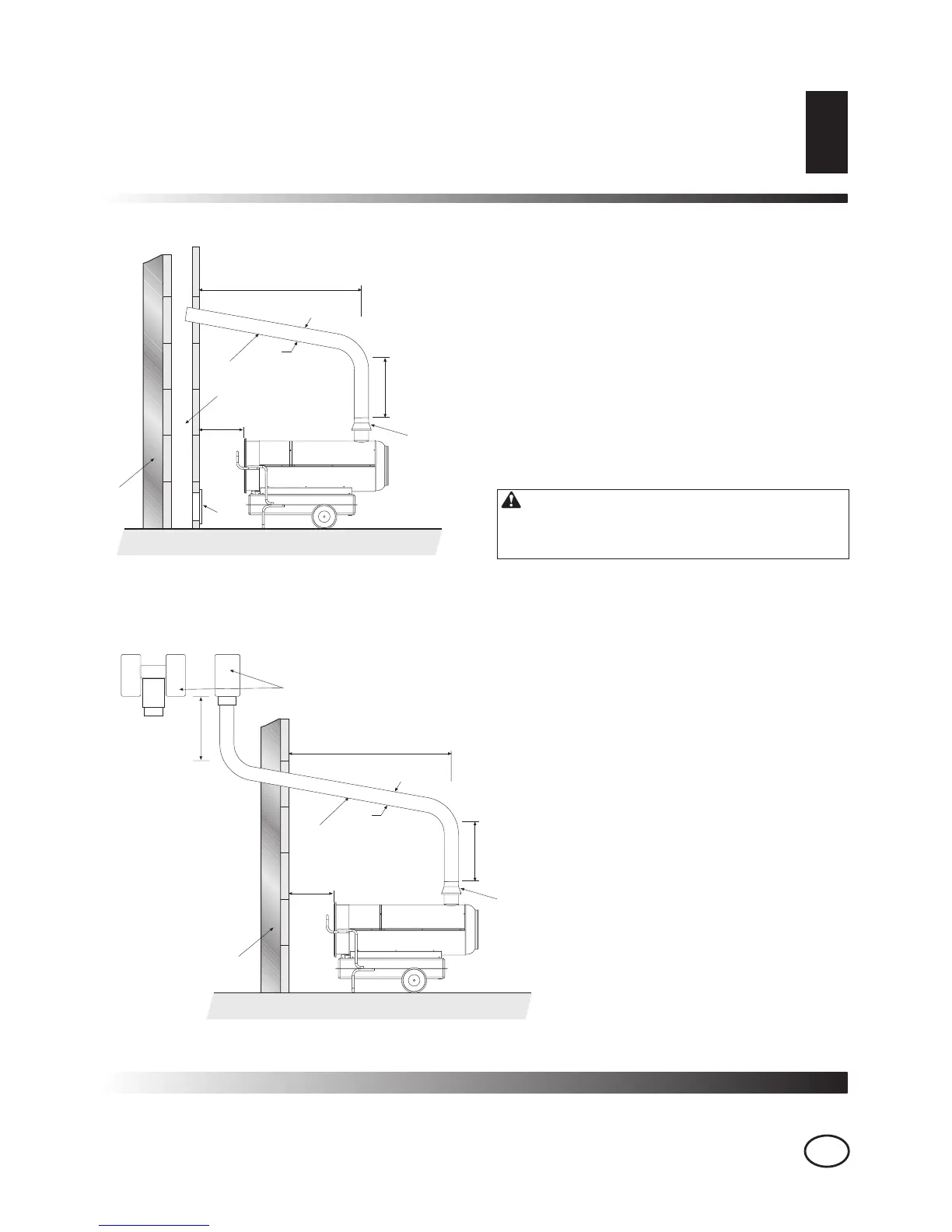

SCHEMA POSIZIONAMENTO TUBO FUMI
SCHEMA POSIZIONAMENTO
TUBO FUMI
A Minimo 1 m
B Minimo 1 m
C Il più corto possibile
D Uguale o maggiore a diametro uscita fumi generatore
E Minimo 1 m
1 Dispositivo antivento in dotazione al generatore
2 Attraversamento orizzontale con pendenza minima verso l’alto
di almeno 5°
3 Camino con dimensioni interne minime di 20 x 20 cm
4 Sportello antiscoppio-ispezione camino
5Muro esterno di tamponamento
6 Attivatore di tiraggio ad “H”
AVVERTENZA Gli schemi riportati sono indicativi;
l’installazione del camino deve rispondere alle
vigenti disposizioni di legge.
5
4
A
3
2
D
C
1
B
A
6
2
D
C
1
B
5
E
