NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ES
ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE
DE ALIMENTACIÓN
© 2018, Pinnacle Climate Technologies, Inc. Manual del usuario del calentador de aire forzado
de queroseno
5

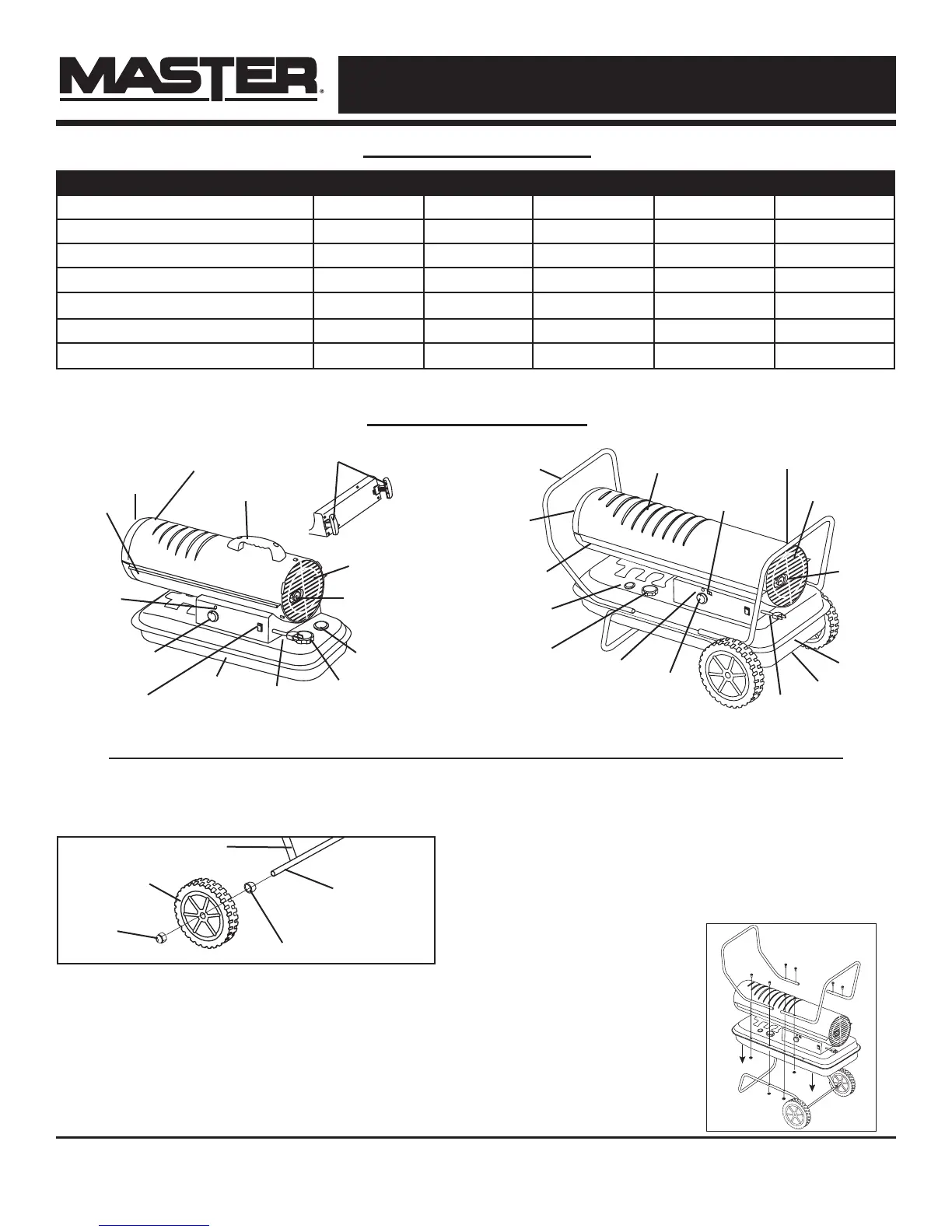

INSTRUCCIONES DE ARMADO 140TKFA / 190TKFA / 215TKFA
1. Inserte el eje en los orificios en el soporte de las ruedas.
2. Deslice el separador en el eje.
3. Deslice la rueda en el eje y sujétela con las tuercas del
eje (vea la Figura 1).
4. Coloque el calentador en el soporte de las ruedas y alinee
los orificios en el reborde del tanque de combustible.
5. Fije el asa delantera con (2) tornillos largos (50 mm) y
(2) tuercas a través del segundo orificio desde el frente
en ambos lados del reborde del tanque y el bastidor
del soporte de las ruedas y apriete firmemente.
6. Inserte (2) tornillos cortos (30 mm) a través del primer
orificio desde el frente del reborde del tanque y
apriete firmemente. Asegúrese de que todos los
(4)tornillos estén ajustados.
7. Fije el asa trasera con (2) tornillos largos (50 mm) y
(2)tuercas a través del segundo orificio desde la parte
trasera del calentador en cada lado (vea la Figura 2).
8. Incline el calentador hacia arriba con cuidado para que
descanse sobre el asa delantera.
NOTA: NO haga esto si hay combustible en el tanque.
9. Retire las ruedas para fijar el segundo conjunto de
tornillos a través del asa trasera.
10. Fije el asa trasera con (2) tornillos cortos
(30 mm) y (2)tuercas y
apriete firmemente.
11. Vuelva a colocar las
ruedas y apriete con las
tuercas para ruedas.
12. Incline el calentador
hacia abajo sobre las
ruedas y compruebe
que todos los tornillos
y tuercas estén bien
ajustados.
Figura 1
Eje
Tuerca del eje
Separador
Llanta
Bastidor de soporte
delas ruedas
Figura 2
ESPECIFICACIONES
N.° de modelo 45-KFA 80T-KFA
140T-KFA 190T-KFA 215T-KFA
Capacidad nominal: BTU/H / kWh 45,000 / 13.2 80,000 / 23.4 140,000 / 41 190,000 / 55.7 215,000 / 63
Consumo de combustible: Gal/H / L/H 0.35 / 1.3 0.63 / 2.38 1.1 / 4.16 1.42 / 5.4 1.63 / 6.2
Capacidad del tanque: Galones / Litros
5 / 19 5 / 19 10 / 38 13 / 49 13 / 49
Presión de la bomba: PSI / Bares
3.0 / 0.21 3.8 / 0.26 6.6 / 0.41 8.5 / 0.59 9.0 / 0.62
Voltaje: CA/Hz
120 VCA / 60 Hz 120 VCA / 60 Hz 120 VCA / 60 Hz 120 VCA / 60 Hz 120 VCA / 60 Hz
Amperaje 1.4 1.5 2.4 2.7 2.8
Fase Monofásico Monofásico Monofásico Monofásico Monofásico
Las especificaciones pueden cambiar sin previo aviso.
CARACTERÍSTICAS
Salida de
aire caliente
Coraza superior
Asa
Enrollador de la extensión
Protección del
ventilador
Manómetro
Indicador de
combustible
Tapa de combustible
Cable eléctrico
Tanque de
combustible
Interruptor de
encendido/reinicio
Perilla del
termostato
(solo 80T KFA)
Luz
Coraza inferior
Coraza superior
Cable
eléctrico
Perno de drenaje
Tanque de
combustible
Manómetro
Protección del
ventilador
Asa trasera
Pantalla digital
detemperatura
Luz
Perilla del
termostato
Tapa de
combustible
Indicador de
combustible
Coraza inferior
Salida de
aire caliente
Asa
delantera
