© 2018, Pinnacle Climate Technologies, Inc. Manual del usuario del calentador de aire forzado
Silent Drive
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ
ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE
DE ALIMENTACIÓN
7
FUNCIONAMIENTO CONTINÚA
Encendido del calentador: (Ignición)
1. Llene el tanque de queroseno u otro combustible
aprobado hasta que el indicador de combustible
indique “F”.
2. Coloque la tapa de combustible y ajuste firmemente.
3. Conecte el calentador a una fuente de alimentación de
tres puntas (con conexión a tierra). Debe usar un cable
de extensión con tres puntas (conectado a tierra) que
tenga al menos 6 pies (1.8 m) de largo y clasificación
mínima de 14 AWG.
4. Presione el botón de encendido para encender la unidad
(vea la Figura 3).
5. Seleccione la temperatura deseada usando los botones
de temperatura +/-.
6. El calentador se encenderá cuando el valor de
temperatura configurado sea superior a la temperatura
ambiente del espacio.
Apagado / Reencendido del calentador:
- Para apagar el calentador, mueva el interruptor
a la posición de apagado (OFF) y desenchufe el
cableeléctrico.
- Para reencender el calentador, espere 10 segundos y
siga los pasos de ignición.
Ajuste la presión de la bomba:
- Retire la cubierta del lado derecho (4 tornillos). Detrás
del panel, la bomba tendrá un tornillo de ajuste de latón.
Gireel tornillo en incrementos de un cuarto de vuelta.
- Hacia la derecha para aumentar la presión.
- Hacia la izquierda para disminuir la presión.
CONSEJO: Si el calentador no se enciende, pulse
el botón de encendido para apagar el calentador,
compruebe los pasos del 1 al 3 y vuelva a pulsarlo para
encender el calentador.
CONSEJO: Si el calentador no se enciende, el
termostato podría estar ajustado demasiado bajo.
Suba la temperatura a un valor superior hasta que el
calentador se encienda.

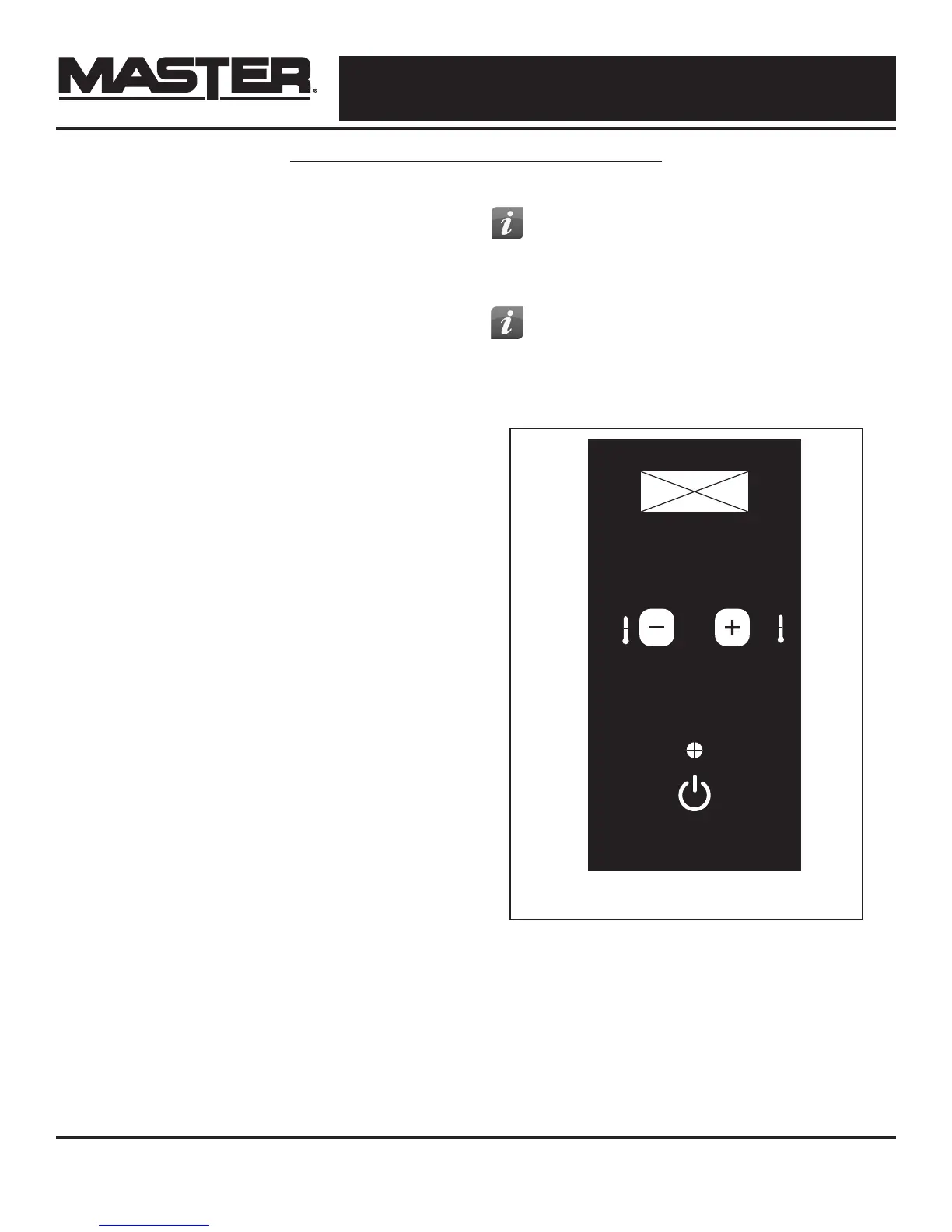

Figura 3
SDR 220 Rating Label + Control Panel
Model - Modelo MH-220T-SDR
COMPLIES WITH UL 733 AND
ANSIA 10.10-1998
CAN/CSA-B140.0-03 AND CSA B140.8-1967
Minimum Distance From Combustibles:
Outlet: 8 ft. (250 cm) Sides / Top / Rear: 4 ft. (125 cm)
Minimas Distancias de Separacion de Materiales
Combustibles:
Salida de Aire: 8 ft. (250 cm)
Lateral / Superior / Posterior: 4 ft. (125 cm)
BTU/Hr - BTU/h 220,000
Fuel Consumption Gal./Hr.
Consumo de Combustible Gal./h
Fuel Tank Capacity Gal.
Capacidad del Depósito Gal.
V~Hz/Amps - V~Hz/Amperes 120V~60Hz / 3.15
Fuse - Fusible 3.15A
Type of Fuel No. 1 / Kerosene
Tipo de aceite combustible No. 1 / Queroseno
Maximum Air Outlet Temp. °F
Max. Temp. Del Aire De Salida °C
Pump Pressure PSI - Presión de le Bomba 93
Phase - Fase 1Ø
1.67
13
1025
552
© 2018 Pinnacle Climate Technologies, Inc.
www.masterindustrialproducts.com
Made In China
Hecho en China
See Operating Instructions and Troubleshooting on
side panel.
Las instrucciones de Funcionamiento y soluciónes
de problemas se encuentran en el panel lateral.
°F
°F
