© 2018, Pinnacle Climate Technologies, Inc. Manuel de l’utilisateur de la chaufferette à air forcé à
entraînement silencieux
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS
SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST
BRANCHÉE À UNE SOURCE D’ALIMENTATION.
5
1. Insérer l’essieu dans les trous du support pour les roues.
2. Placer ensuite la bague d’espacement sur l’essieu.
3. Placer la roue sur l’essieu et maintenir en place à l’aide
des écrous d’essieu. (Voir la Figure 1).
4. Placer la chaufferette sur le châssis et aligner les trous
sur le rebord du réservoir de carburant.
5. Attacher la poignée avant à l’aide de (4) longs boulons
de 50 mm et de (4) écrous passant par le deuxième et
troisième trou de chaque côté du rebord du réservoir et
de l’armature du support et serrer fermement.
6. Insérer (2) boulons courts de 30 mm dans le premier
trou à l’avant du rebord du réservoir et serrer fermement.
S’assurer que tous les (6) boulons sont bien serrés en
place.
7. Attacher la poignée arrière à l’aide de (4) longs boulons
de 50 mm et de (4) écrous passant par le premier et
deuxième trou par l’arrière de chaque côté du rebord du
réservoir et du châssis et serrer fermement.
8. Fixer la protection avant avec la visserie incluse.

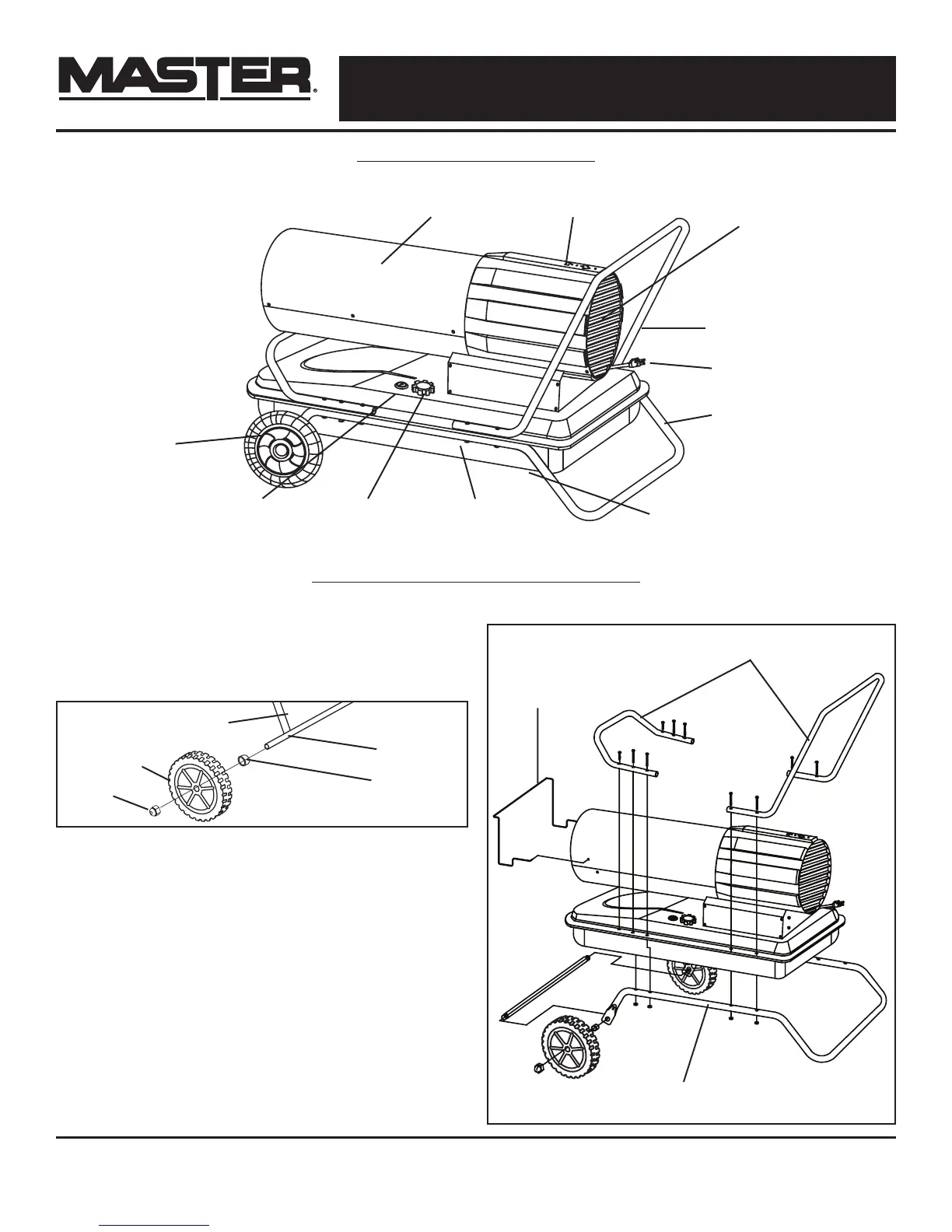

DIRECTIVES D’ASSEMBLAGE
Modèles : 150T-SDR/220T-SDR
Figure 1
Essieu
Écrou
d’essieu
Bague
d’espacement
Pneu
Châssis de roues
Figure 2
Poignée
Châssis de roues
Protection de sécurité
CARACTÉRISTIQUES
Commande panneauEnveloppe
Roulette
Jauge de carburant Bouchon du
réservoir de
carburant
Réservoir de
carburant
Bouchon de vidange
Châssis de support
Cordon électrique
Poignée
Protecteur arrière
