© 2018, Pinnacle Climate Technologies, Inc. Manual del usuario del calentador de aire forzado
Silent Drive
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ
ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE
DE ALIMENTACIÓN
5
1. Inserte el eje en los orificios en el soporte de la rueda.
2. Deslice el separador en el eje.
3. Deslice la rueda en el eje y sujétela con las tuercas del
eje. (Vea la Figura 1).
4. Coloque el calentador en el soporte de las ruedas y alinee
los orificios en el reborde del tanque de combustible.
5. Fije el asa delantera con (4) tornillos largos (50 mm) y
(4) tuercas a través del segundo y tercer orificios desde
el frente en ambos lados del reborde del tanque y el
bastidor del soporte de las ruedas y apriete firmemente.
6. Inserte (2) tornillos cortos (30 mm) a través del primer
orificio desde el frente del reborde del tanque y apriete
firmemente. Asegúrese de que todos los (6) tornillos
estén ajustados.
7. Fije el asa trasera con (4) tornillos largos (50 mm) y
(4) tuercas a través del segundo orificio desde la parte
posterior en ambos lados del reborde del tanque y el
bastidor del soporte de las ruedas y apriete firmemente.
8. Instale la protección delantera con el juego de
herrajes incluido.

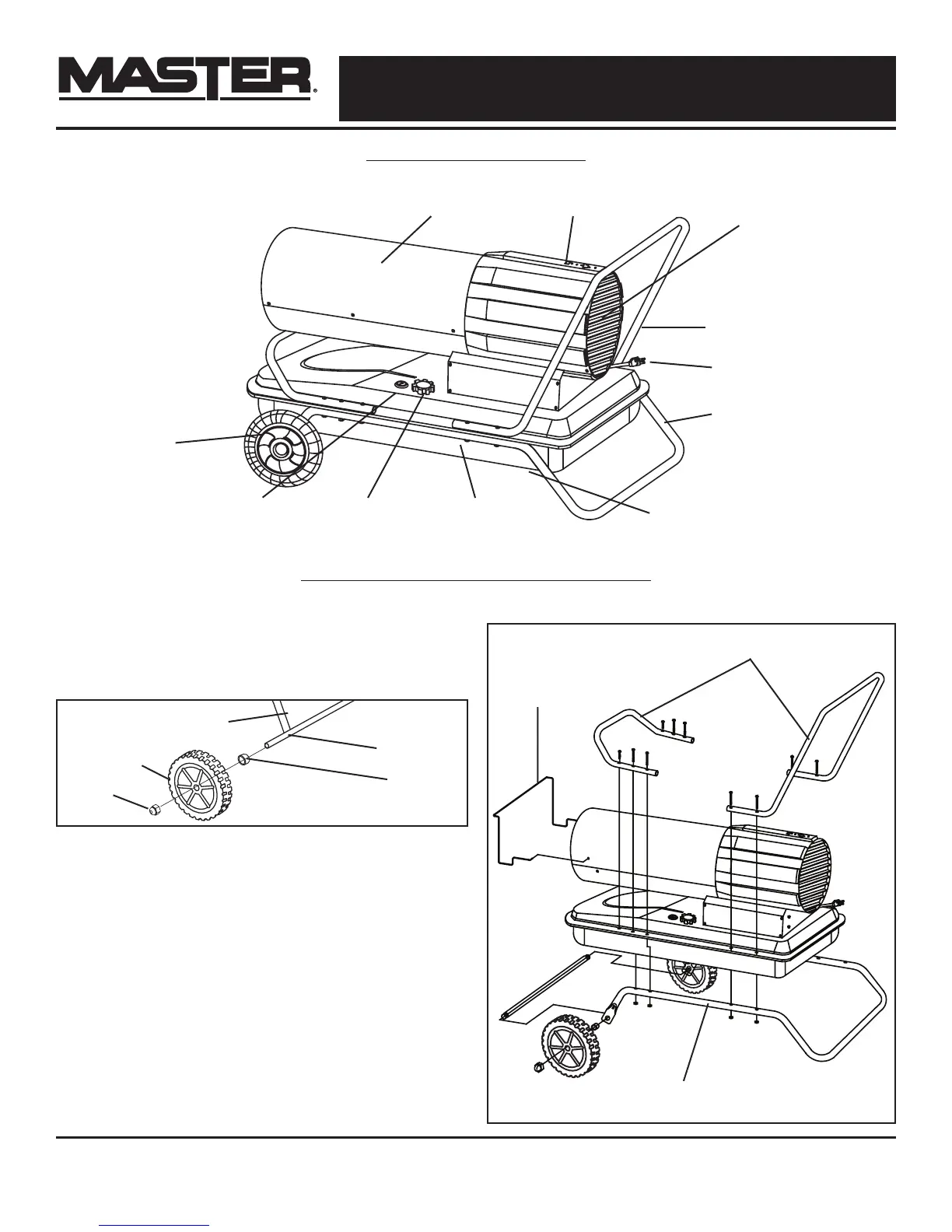

INSTRUCCIONES DE ARMADO
Modelos: 150T-SDR / 220T-SDR
Figura 1
Eje
Tuerca
del eje
Separador
Llanta
Bastidor de soporte
de las ruedas
Figura 2
Asa
Bastidor de soporte de las ruedas
Protección de
seguridad
CARACTERÍSTICAS
Tablero de controlCoraza
Rueda
Indicador de
combustible
Tapa de
combustible
Tanque de
combustible
Perno de drenaje
Bastidor de soporte
Cable eléctrico
Asa
Protección trasera
