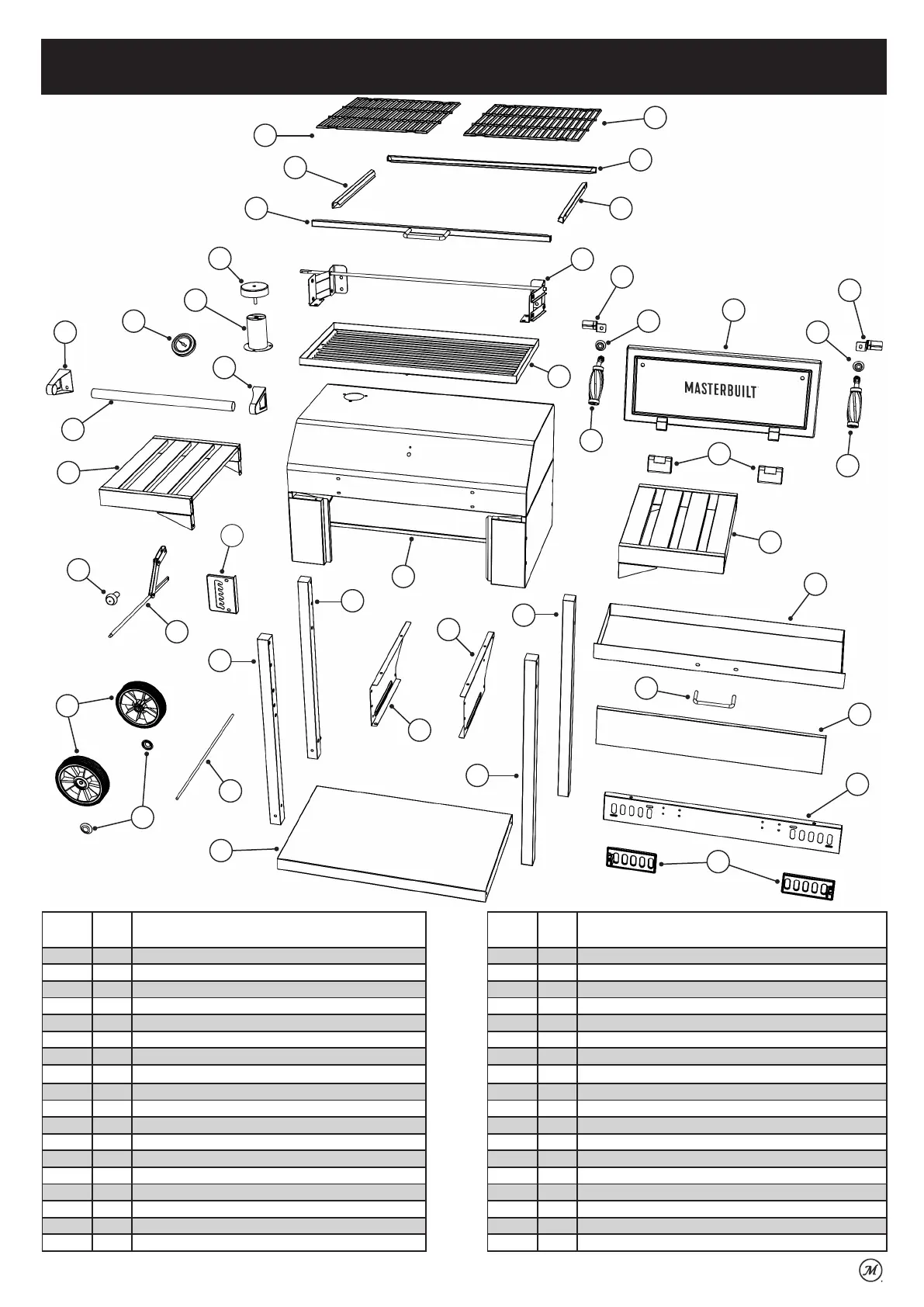

Liste des pièces
Le produit réel peut différer
de l’illustration.
N
o
d’ar-
ticle
Qté Description
1 1 Châssis arrière des grilles de cuisson
2 2 Grille de cuisson
3 1 Châssis avant des grilles de cuisson avec poignée
4 1 Capuchon de la cheminée
5 1 Cheminée
6 1 Indicateur de température
7 2 Support de la poignée
8 1 Poignée du couvercle
9 2 Tablette latérale
10 1 Panneau d’ajustement à fentes
11 1 Assemblage de liaison du plateau à charbon
12 1 Bouton de liaison du plateau à charbon
13 1 Assemblage du couvercle et du foyer
14 1 Pied arrière gauche n
o
3
15 1 Pied avant gauche n
o
4
16 1 Pied arrière droit n
o
1
17 1 Pied avant droit n
o
2
18 2 Capuchon de roue
3
2
1
2
8
6
5
7
4
7
9
10
9
12
11
15
20
14
18
17
19
13
16
24
23
21
22
27
26
30
29
25
28
32
36
31
35
33
34
31
32
33
36
N
o
d’ar-
ticle
Qté Description
19 1 Essieu de roue
20 2 Roue
21 1 Tablette inférieure du chariot
22 1 Panneau avant du chariot
23 1 Panneau arrière du chariot
24 1 Bac à cendres
25 1 Panneau inférieur droit du foyer
26 2 Clapet à air
27 1 Poignée du bac à cendres
28 1 Panneau inférieur gauche du foyer
29 2 Charnière de la porte pour le charbon
30 1 Porte pour le charbon
31 2 Poignée de la porte pour le charbon
32 2 Rondelle de la poignée de porte pour le charbon
33 2 Loquet de verrouillage de la porte pour le charbon
34 1 Assemblage de soulèvement du plateau à charbon
35 1 Plateau à charbon
36 2 Châssis latéral des grilles de cuisson
