50

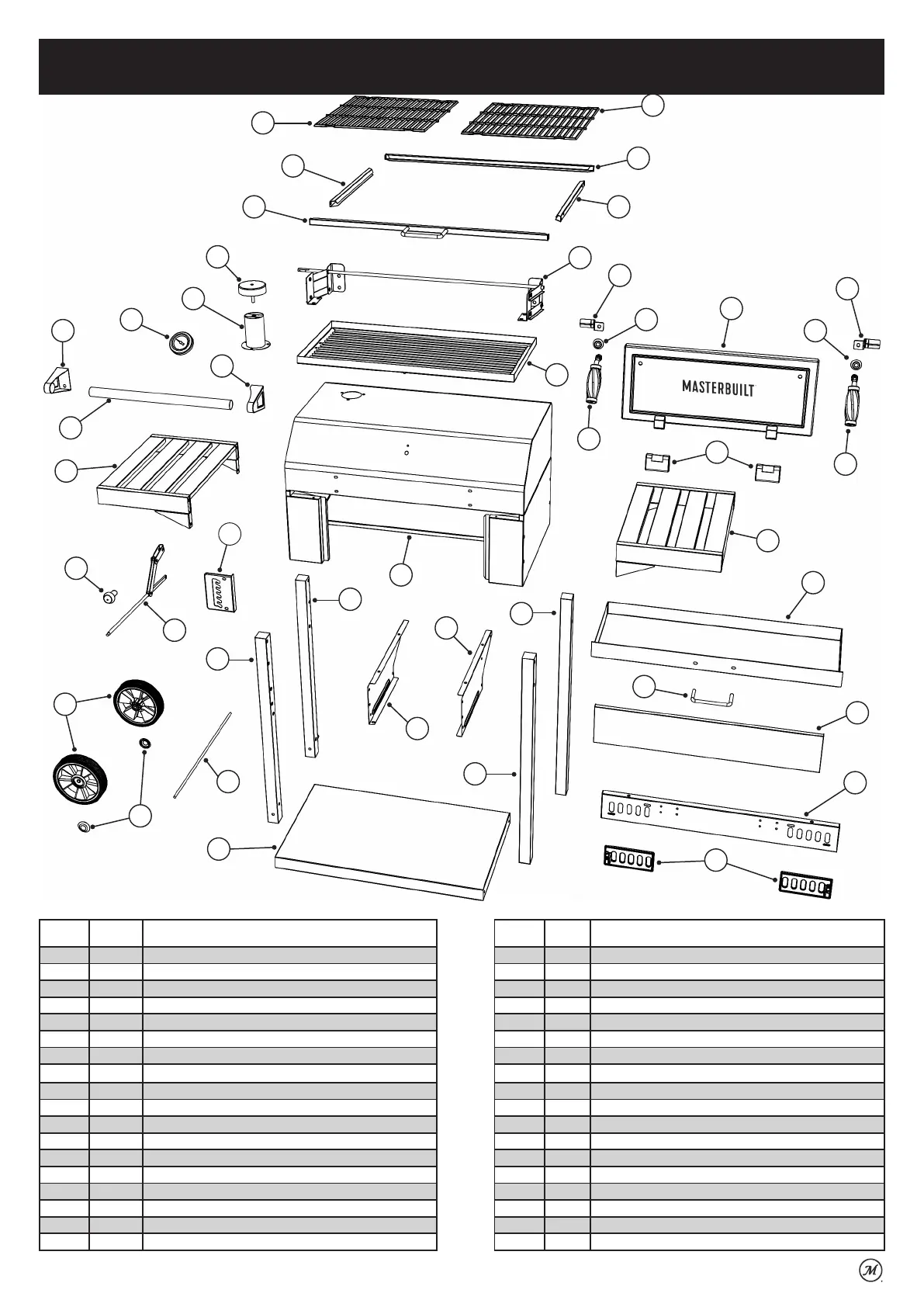

Lista de partes
El producto real puede ser dis-
tinto
de la imagen mostrada.
Ítem #
Cant. Descripción
1 1 Marco posterior de la rejilla de cocción
2 2 Rejilla de cocción
3 1
Marco delantero de la rejilla de cocción con asa
4 1 Tapa de la chimenea de humo
5 1 Chimenea de humo
6 1 Medidor de temperatura
7 2 Soporte del asa de la tapa
8 1 Asa de la tapa
9 2 Repisa lateral
10 1 Panel de ajuste ranurado
11 1
Ensamblaje de la unión de la bandeja para el carbón vegetal
12 1
Perilla de la unión de la bandeja para el carbón vegetal
13 1 Ensamblaje de la tapa y fogón
14 1 Pata izquierda posterior #3
15 1 Pata izquierda delantera #4
16 1 Pata derecha posterior #1
17 1 Pata derecha delantera #2
18 2 Tapa de la rueda
3
2
1
2
8
6
5
7
4
7
9
10
9
12
11
15
20
14
18
17
19
13
16
24
23
21
22
27
26
30
29
25
28
32
36
31
35
33
34
31
32
33
36
Ítem #
Cant. Descripción
19 1 Eje de la rueda
20 2 Rueda
21 1
Repisa inferior del carro
22 1 Panel frontal del carro
23 1 Panel posterior del carro
24 1 Bandeja de cenizas
25 1 Panel inferior derecho del fogón
26 2 Regulador de aire
27 1 Asa de la bandeja de cenizas
28 1 Panel inferior izquierdo del fogón
29 2 Bisagra de la puerta del carbón
30 1 Puerta del carbón
31 2 Asa de la puerta del carbón
32 2 Arandela del asa de la puerta del carbón
33 2 Traba de sujeción de la puerta del carbón
34 1
Ensamblaje de elevación de la bandeja para el carbón vegetal
35 1 Bandeja para el carbón vegetal
36 2 Marco lateral de la rejilla de cocción
