Branchement de la tuyauterie de refoulement
et sur un réservoir sous pression 6
BRANCHEMENT SUR UN RÉSERVOIR PRÉCHARGÉ
(Figure 4)
1 ° Poser deux tés dans l'orifice de refoulement de la pompe (voir la Figure 4).
Le diamètre du tuyau doit être au moins aussi grand que le diamètre de
l'orifice de refoulement.
2 ° Poser un tuyau rigide ou un tuyau souple renforcé entre une des branches
du premier té et l'orifice du réservoir préchargé.
3 ° Brancher l'autre extrémité du té de refoulement sur le système de la
plomberie.
4 ° Vérifier la précharge d'air dans le réservoir avec un manomètre pour pneu.
La précharge doit être de 2 lb/po
2
inférieure au réglage de la pression d'en-
clenchement du manocontacteur de la pompe. La précharge se mesure
lorsqu'il n'y a pas de pression d'eau dans le réservoir. Cette pompe neuve
est équipée d'un manocontacteur 20/40 lb/po
2
; la pression de précharge
du réservoir devra donc être réglée à 18 lb/po
2
.
Félicitations! Le branchement de la pompe à éjecteur sur le réservoir est
maintenant terminé.
Passer aux pages 7 et 8 pour les branchements électriques.
BRANCHEMENT SUR UN RÉSERVOIR STANDARD
(Figure 5)
1 ° Poser un té dans l'orifice de refoulement de la pompe (voir la Figure 5).
2 ° Poser un tuyau entre l'orifice de refoulement de la pompe et l'orifice d'ad-
mission du réservoir. Le diamètre du tuyau doit être au moins aussi grand
que le diamètre de l'orifice de refoulement de la pompe.
3 ° Déposer le bouchon fileté de 1/8 de pouce NPT de l'orifice du contrôleur
d'air de la pompe (voir la Figure 5). Poser un tube entre l'orifice du con-
trôleur d'air (voir la Figure 5) de la pompe et l'orifice du contrôleur d'air
monté sur le réservoir. Pour plus de détails, se reporter aux instructions
fournies avec le réservoir et le contrôleur d'air. L'emplacement de l'orifice
du contrôleur d'air variera en fonction du modèle de pompe (se reporter
aux vues éclatées, page 11).
Félicitations! Le branchement de la pompe à éjecteur sur le réservoir est
maintenant terminé.
Passer aux pages 7 et 8 pour les branchements électriques.

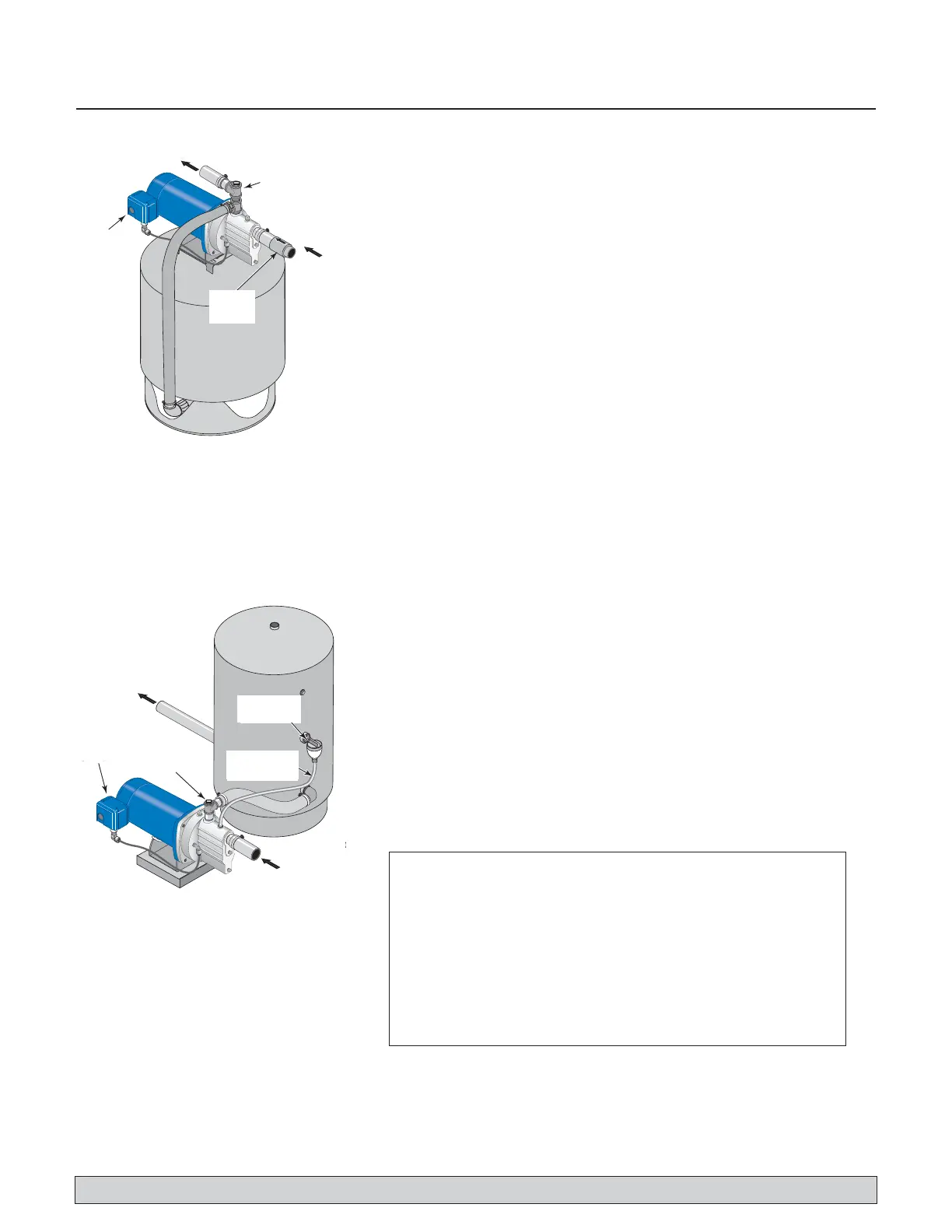

Figure 4 : Branchements sur un
réservoir préchargé
Figure 5 : Branchements sur un réservoir
standard
Bouchon et tée
d’amorçage
de la pompe
Manocontacteur
Clapet
anti-retour
En provenance
du puits
Contrôleur
d'air
Tube du
contrôleur d'air
En provenance
du puits
Vers le système
d'eau de la maison
Étanchéité des raccords des tuyaux
N'utiliser que du ruban téflon ou de la pâte d'étanchéité pour
raccords filetés à base de téflon pour procéder à tous les rac-
cords filetés sur la pompe.
NNee ppaass uuttiilliisseerr ddee ppââttee ppoouurr rraacc--
ccoorrddss ffiilleettééss ssuurr lleess ppoommppeess eenn ppllaassttiiqquuee ::
cette pâte peut réa-
gir avec les éléments en plastiques de la pompe. S'assurer que
tous les raccords du tuyau d'aspiration sont bien étanches,
aussi bien à l'air qu'à l'eau.
Si le tuyau d'aspiration aspire de
l'air, la pompe ne pompera pas l'eau du puits.
Vers le système
d'eau de la maison
Té d'amorçage
et bouchon
Manocontacteur
Pour les services des pièces ou d'assistance, appeler le service à la clientèle en composant le 1 (877) 455-5508
