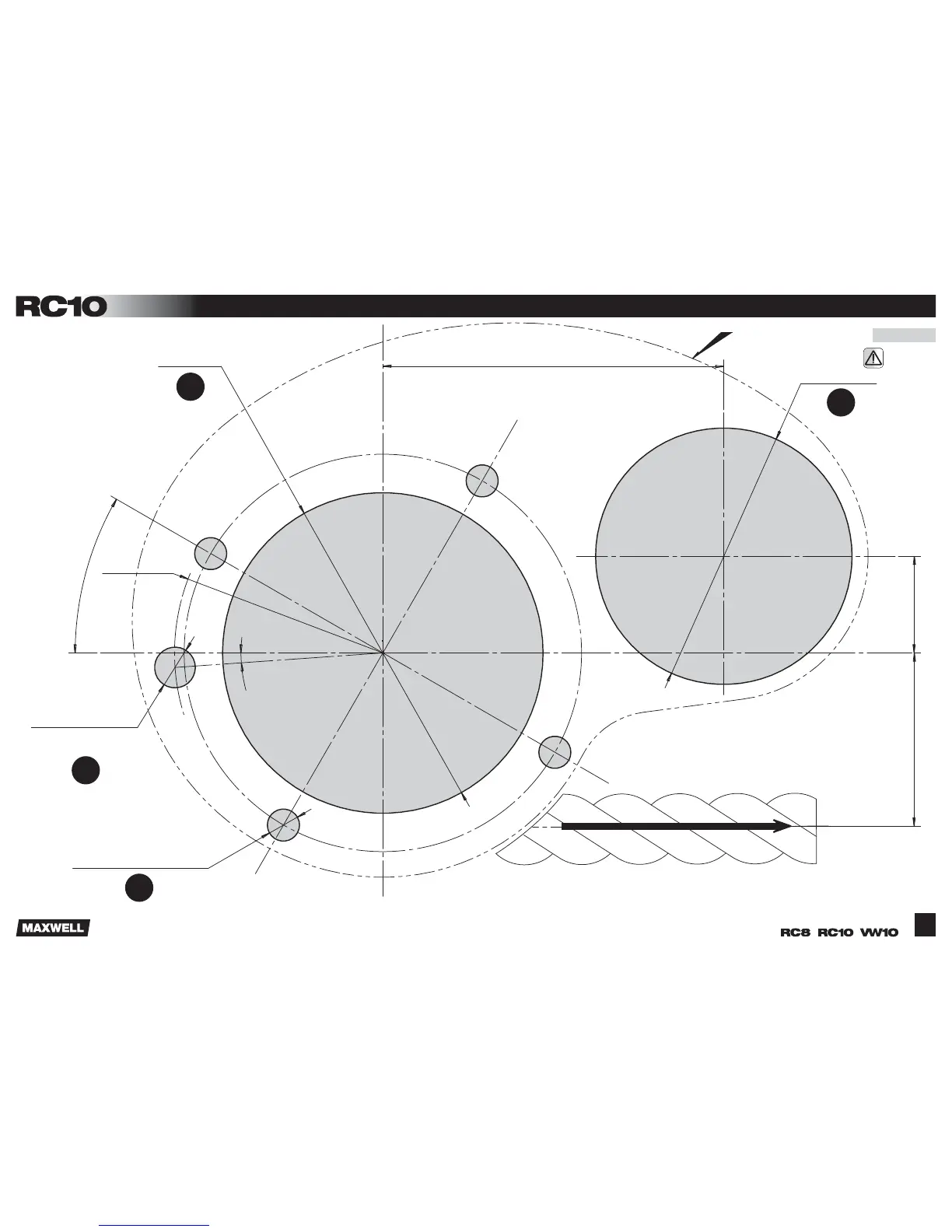

Maxwell RC8 - RC10; Deck Cutout Details

40
User’s Manual • Benutzerhandbuch • Manuel d’Utilisation du Treuil • Manual del Usuario • Gebruikershandleiding • Manuale Utente
PORT SIDE
100mm (4”) 106mm (4 1/4”)
Profi le of Deckplate
80mm (3 1/8”)
30mm (1 1/4”)54mm (2 1/8”)
Centerline of Rode To Bow Roller
4 Holes 10mm (3/8”) equally
spaced on a PCD of 124mm
12.7mm (1/2”) on a
130mm (5 1/8”) PCD
CUT OUT FOR CHAIN
COUNTER
R65 (2 5/8”)
Part No. 7522
Deck Cutout Details • Deck-Schablonendetails • Les Détails de Coupure du Pont • Detalles del Corte en Cubierta • Details Dekuitsnijding • Sagoma di Taglio del Ponte
