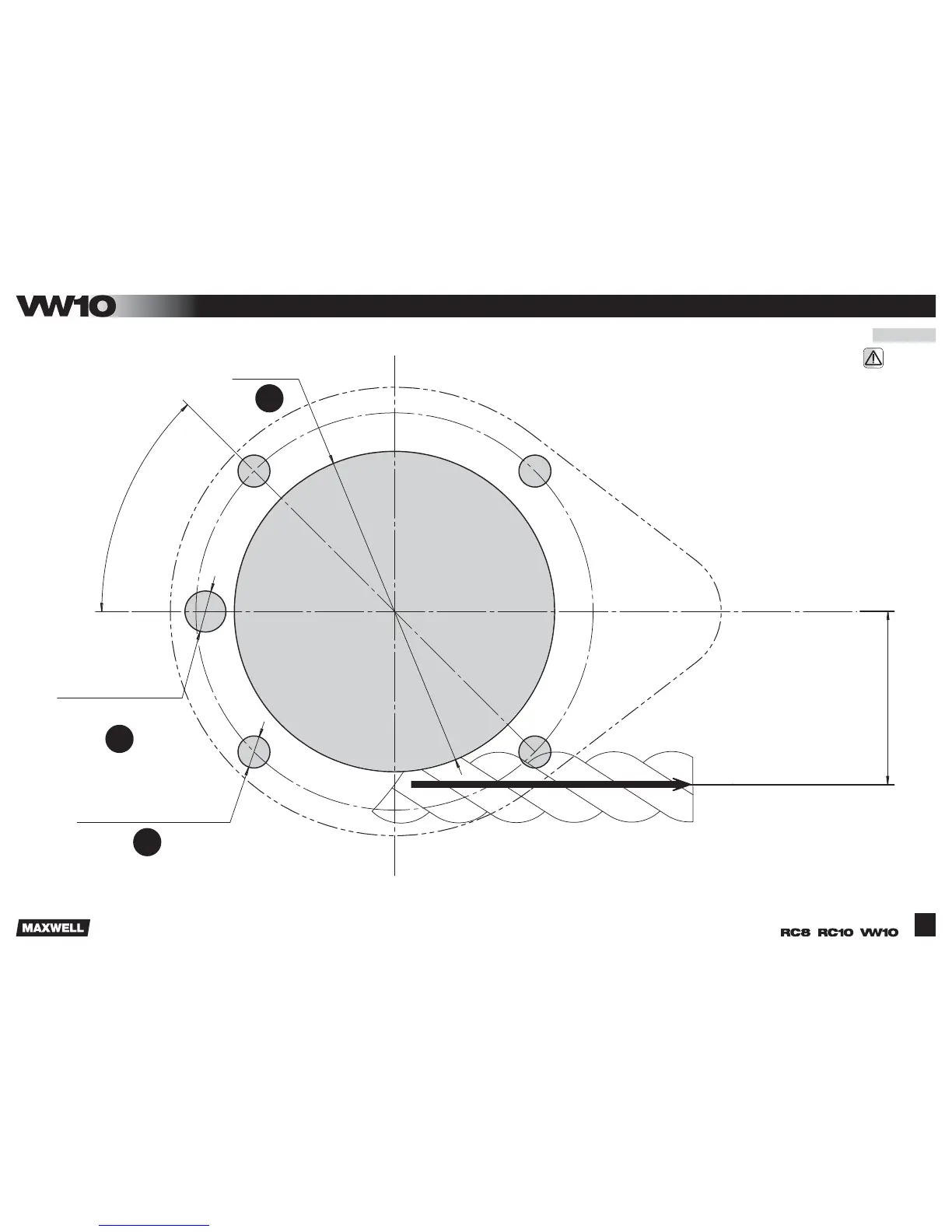

Maxwell RC8 - W10; Deck Cutout Details

41
User’s Manual • Benutzerhandbuch • Manuel d’Utilisation du Treuil • Manual del Usuario • Gebruikershandleiding • Manuale Utente
Centerline of Rode To Bow Roller
100mm (4”)
12.8mm (1/2”) on
a 118 mm (4 3/4” PCD)
4 Holes 11mm (7/16”) equally
spaced on a PCD of 124mm
CUT OUT FOR CHAIN
COUNTER
54mm (2 1/8”)
Part No. 7423
Deck Cutout Details • Deck-Schablonendetails • Les Détails de Coupure du Pont • Detalles del Corte en Cubierta • Details Dekuitsnijding • Sagoma di Taglio del Ponte
A
C
B
4
5
°
CHECK
THE SCALE
MAßSTAB
ÜBERPRÜFEN
VÉRIFIER LES
ÉCHELLE
COMPROBAR
LA ESCALA
CONTROLEER
OP JUISTE
SCHAALGROOTTE
VERIFICARE LA
SCALA
