Maytag MAT23MN - Raccordement du Tuyau Dévacuation

24
Le bon acheminement du tuyau d'évacuation évite
d’endommager le sol à cause de fuites d’eau.

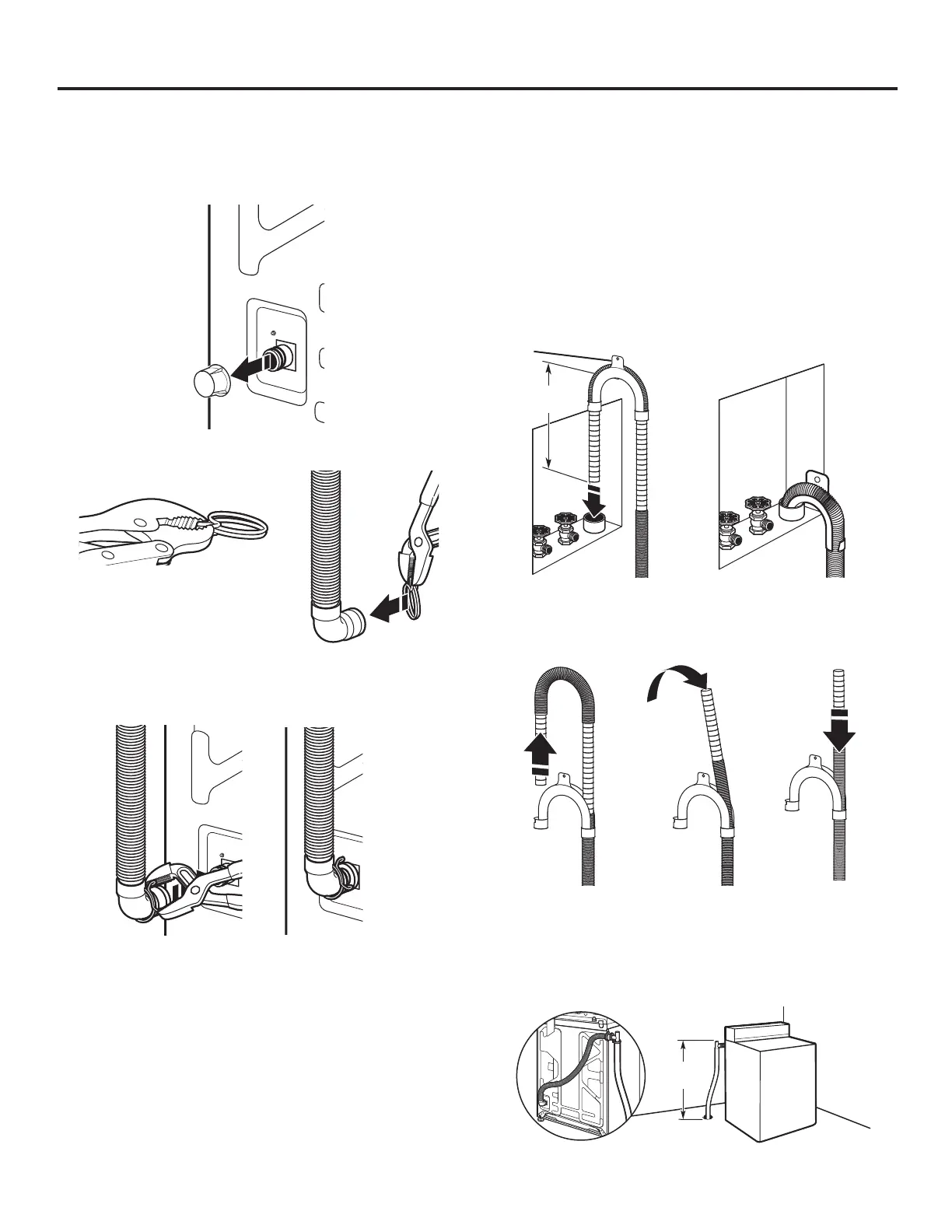

Retirer le tuyau d’évacuation du panier du lave-linge
1. Retirer le capuchon de l’orice de vidange du lave-linge situé à
l'arrière de celui-ci.
2. Si la bride n'est pas déjà installée sur l'extrémité coudée
du tuyau d’évacuation, la faire glisser sur l'extrémité tel
qu'indiqué.
3. Serrer la bride avec une pince et faire glisser l'extrémité
coudée du tuyau d’évacuation sur l'orice de vidange du
lave-linge, puis xer avec la bride.
4. Le système de vidange du lave-linge peut être installé à l’aide
d’un conduit d'évacuation au sol, un tuyau rigide de rejet à
l’égout mural, un tuyau rigide de rejet à l’égout au sol ou un
évier de buanderie.
RACCORDEMENT DU TUYAU D'ÉVACUATION
710 mm
(28")
5. Placez le tuyau dans le conduit vertical (comme indiqué sur la
gure ci-dessous) ou sur le côté de l’évier de buanderie.
IMPORTANT:
n Le tuyau de vidange ne doit pas dépasser 203mm (8po)
dans le conduit de vidange; ne pas forcer l'excédent de
tuyau dans le conduit vertical ou le poser sur le fond de
l’évier de buanderie. Une bride pour tuyau de vidange doit
être utilisée.
n Il incombe à l'installateur d'installer et de xer le tuyau
d'évacuation dans le circuit de plomberie/l'orice
de vidange fourni de manière à éviter que le tuyau
d'évacuation ne sorte du circuit de plomberie/de l'orice de
vidange ou qu'il ne fuit.
6. Pour les installations avec vidange au sol, il faut retirer la bride
pour tuyau d'évacuation de l’extrémité du tuyau d'évacuation.
Il se peut que vous ayez besoin de pièces supplémentaires
avec des instructions distinctes. Voir «Outils et pièces».
7. Le système de vidange au sol nécessite un brise-siphon qui
peut être acheté séparément. Le brise-siphon (référence
285320) doit être à au moins 710mm (28po) de la base du
lave-linge. Des tuyaux supplémentaires peuvent s’avérer
nécessaires.
8"
(203 mm)
Bride du
tuyau de
vidange
203mm
(8 po)
710mm
(28 po)
