SYSTÈME DE VIDANGE
Le système de vidange peut être installé à l’aide d’un conduit
d'évacuation au sol, un tuyau rigide de rejet à l’égout mural, un
tuyau rigide de rejet à l’égout au sol ou un évier de buanderie.
Sélectionner la méthode à utiliser.

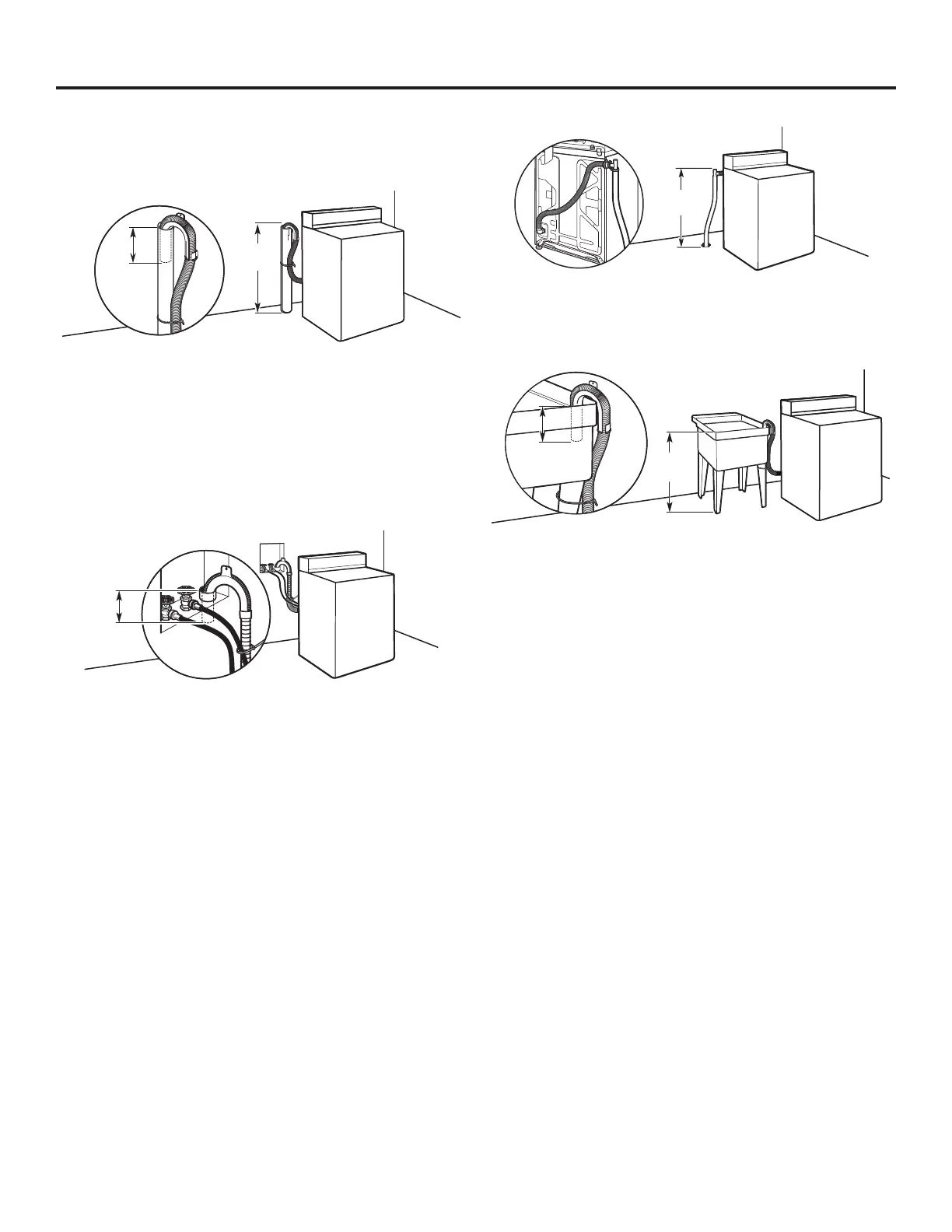

Système de vidange avec tuyau de rejet à l'égout au sol
Diamètre minimum pour un tuyau de rejet à l’égout: 51mm
(2po). Capacité minimale d'acheminement: 38L (10 gallons)
par minute. Le sommet du tuyau de rejet à l’égout doit avoir une
hauteur d'au moins 990mm (39po); ne pas l’installer à plus de
2,44m (96po) du bas du lave-linge.
Système de vidange dans un évier de buanderie
203 mm
(8 po)
990 mm
(39 po)
990 mm
(39 po)
203 mm
(8 po)
Système de vidange avec tuyau de rejet à l’égout mural
710 mm
(28 po)
Voir les exigences pour le système de vidange avec tuyau de
rejet à l’égout au sol.
Système de vidange au sol
Le système de vidange au sol nécessite un ensemble de
brise-siphon (réf. 285320). Dimension minimale pour le
brise-siphon: 710 mm (28 po) en partant du bas du lave-linge.
Des tuyaux supplémentaires peuvent s’avérer nécessaires.
203 mm
(8 po)
Capacité minimale: 76L (20gallons) La partie supérieure de
l'évier de buanderie doit être à au moins 990mm (39po)
au-dessus du sol.
