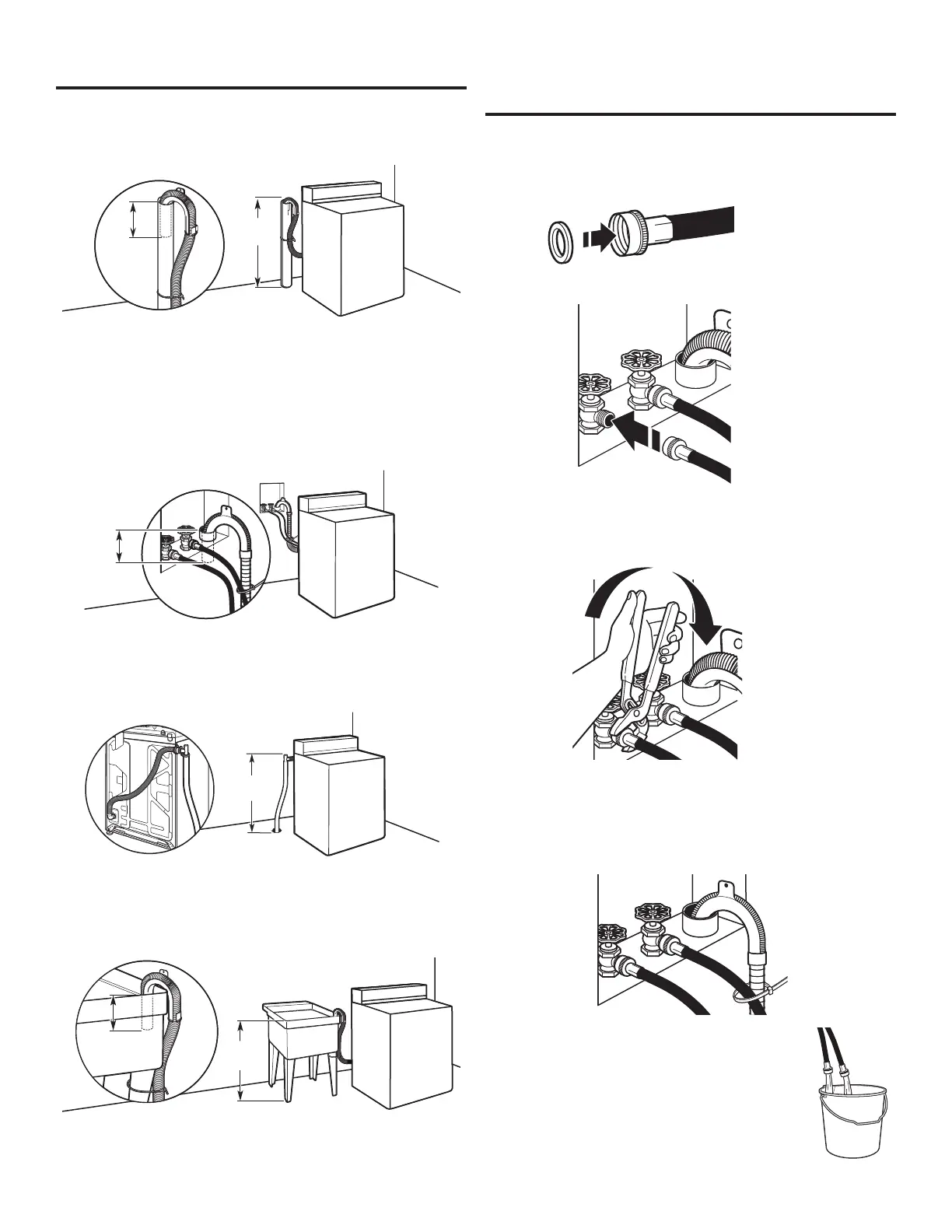

SISTEMA DE DESAGÜE
El sistema de desagüe puede instalarse utilizando un desagüe de
suelo, un tubo vertical de pared, un tubo vertical de suelo o una
cuba de lavado. Seleccione el método que necesite.
Sistema de desagüe de tubo vertical de suelo
Diámetro mínimo para el desagüe de tubo vertical: 51 mm (2").
Capacidad de desplazamiento mínima: 38 L (10 galones) por
minuto. La parte superior del tubo vertical debe estar a 990 mm
(39") de altura como mínimo; instálelo a no más de 2,44 m (96")
de altura desde la base de la lavadora.
Sistema de desagüe de cubeta de lavadero
203 mm
(8")
990 mm
(39")
990 mm
(39")
203 mm
(8")
Sistema de desagüe de tubo vertical de pared
710 mm
(28")
Vea los requisitos para el sistema de desagüe de tubo vertical de
suelo.
Sistema de desagüe por el suelo
El sistema de desagüe de suelo requiere un juego de desviación
de sifón (número de pieza 285320). Desviación de sifón mínima:
710 mm (28") desde la base de la lavadora. Pueden necesitarse
mangueras adicionales.
203 mm
(8")
Capacidad mínima: 76 L (20 galones). La parte superior de la
cuba de lavado debe estar al menos a 990 mm (39") por encima
del suelo.
CONEXIÓN DE LAS MANGUERAS
DE ENTRADA
Introduzca nuevas arandelas de manguera (suministradas) en
cada extremo de las mangueras de entrada. Asiente rmemente
las arandelas en los acoplamientos.
NOTA: Utilice las mangueras nuevas suministradas con la
lavadora. No reutilice mangueras antiguas.
Conexión de las mangueras de entrada con los grifos
de agua
1. Conecte la manguera al grifo de agua caliente. Atornille el
acoplamiento hasta que quede asentado en la arandela. Repita
el proceso para el agua fría.
2. Apriete los acoplamientos otros dos tercios de vuelta con los alicates.
IMPORTANTE: No apriete en exceso ni use cinta adhesiva
o selladores en la válvula cuando la conecte a los grifos o la
lavadora. Pueden producirse daños.
3. Asegure la manguera de desagüe en la manguera de entrada
con una brida.
Vaciado de las tuberías de agua
n Deje correr agua por los grifos y las mangueras
de entrada hacia la cuba de lavado, el tubo de
desagüe o un cubo para eliminar partículas en
las tuberías de agua que podrían obstruir las
rejillas de la válvula de entrada.
n Verique la temperatura del agua para
asegurarse de que la manguera de agua
caliente esté conectada al grifo de agua caliente
y que la manguera de agua fría esté conectada
al grifo de agua fría.
AcoplamientoArandela
