POUR LE TECHNICIEN SEULEMENT
PAGE 36
NE PAS ENLEVER NI DÉTRUIRE
Si une tension de +5 V CC est mesurée,
l’une des thermistances est court-circuitée.
Pour diagnostiquer les thermistances, voir
TEST nº 4a, page 42.
S’il n’y a pas une tension de +5 VCC,
passer à l’étape 8.
8. Débrancher la sécheuse ou déconnecter
la source de courant électrique. Rebrancher
P4/P14 au MCP et débrancher P2 du MCP.
Brancher la sécheuse ou reconnecter la source
de courant électrique et répéter l’étape 6.
S’il n’y a toujours pas une tension de +5 V
CC, remplacer le MCP.
Si la tension +5 V CC revient, vérifier le
câblage et les connexions entre le MCP
et l’interface utilisateur (IU). Si cela est
acceptable, remplacer l’IU.
9. MCP +12 VCC – avec un voltmètre réglé
sur courant continu DC, brancher la sonde
noire à P5-3 (mise à la terre) et la sonde
rouge à P5-8 (+12 V CC).
S’il y a une tension de +12 V CC, passer
à l’étape 10.
S’il n’y a pas une tension de +12 V CC,
remplacer le MCP.
10. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
11. Réassembler tous les pièces et panneaux.
12. Exécuter les étapes sous “Diagnostic
de l’installation”, page 31, pour vérifier la
réparation.
TEST nº 2 : Connexions d’alimentation
Ce test suppose que la tension de la prise
de courant est bonne.
SÉCHEUSE ÉLECTRIQUE :
1. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
2. Retirer le couvercle à l’arrière
de la sécheuse. Voir Figure 3.
3. Accéder aux composants électroniques de
la machine sans débrancher de câblage allant
vers le MCP.
4. Avec un ohmmètre, contrôler la continuité
entre les broches L1 et N de la fiche de
branchement du cordon d’alimentation et les
bornes L1 et N du MCP. Voir Figure 4.
Si la continuité est bonne pour les deux
conducteurs, passer à l’étape 6.
S’il y a un circuit ouvert, contrôler
l’intégrité des connexions entre le cordon
d’alimentation et le câblage de la sécheuse,
et entre le câblage et le MCP, ainsi que
l’intégrité du cordon d’alimentation lui-même.
5. S’il est nécessaire de remplacer le cordon
d’alimentation, enlever l’agrafe qui retient le
cordon d’alimentation sur le panneau arrière.
Débrancher le cordon d’alimentation du
câblage principal et débrancher le conducteur
de liaison à la terre du panneau arrière, puis
enlever le cordon d’alimentation.
6. Vérifier visuellement que TOUS les
connecteurs sont complètement insérés
dans le MCP.
P9
1
5
1
P/N XXXXXX Rev X
Date Code YDDD-xx
XXXX-XXX
MADE IN COO
L1
CO M
P8
L1
N
Neu
N
Neu
Fiche de
branchement
MCP

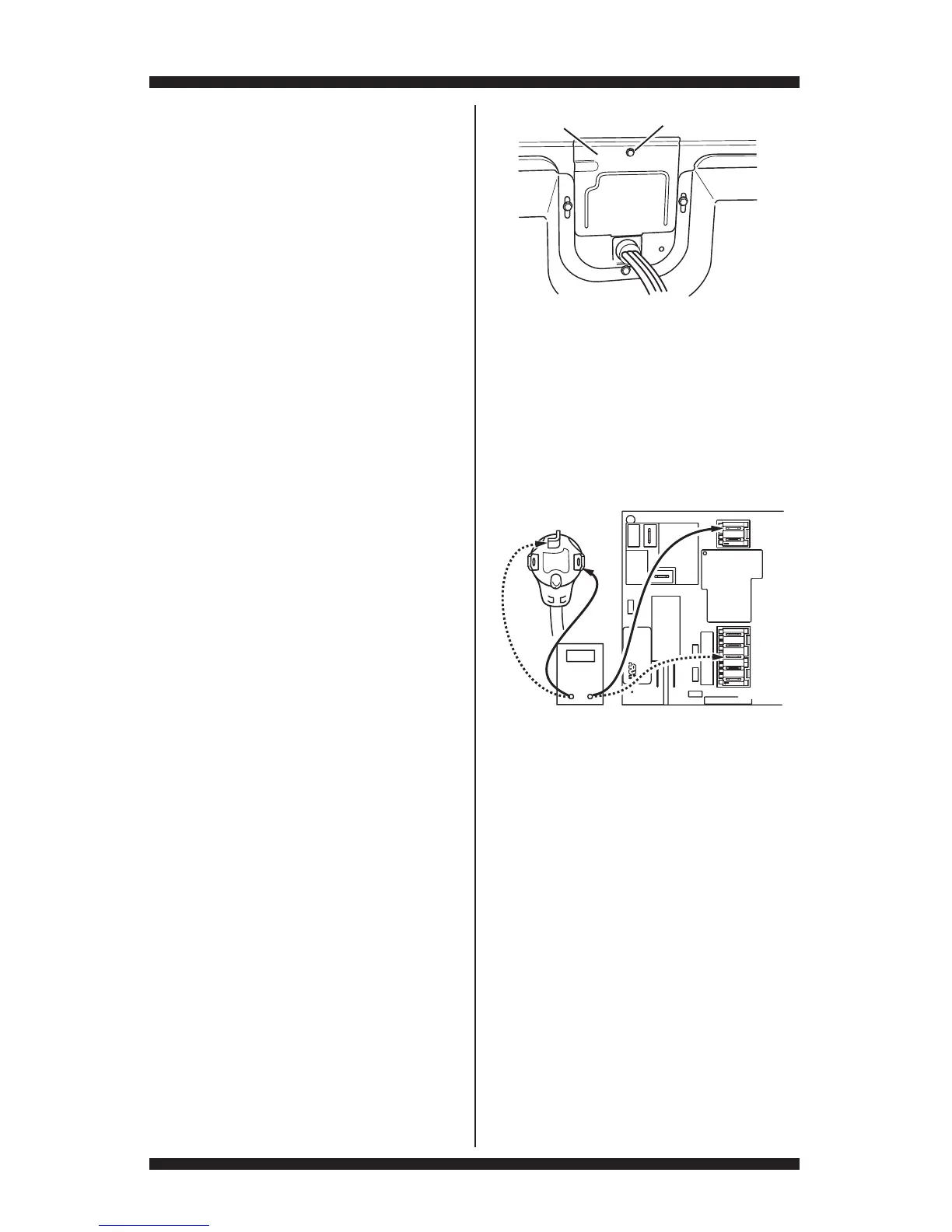

Figure 4 - Raccordement entre fiche et borne
pour une sécheuse électrique.
Figure 3 - Retirer le couvercle (électrique).
Couvercle
Ôter la vis
