Maytag W10393006 User Manual

POUR LE TECHNICIEN SEULEMENT
PAGE 50
NE PAS ENLEVER NI DÉTRUIRE
:
POSITIONS DES COMPOSANTS
SPÉCIFICATIONS
Te nsion :
240 V CA (200 à 260), sécheuse électrique,
biphasée, “optimisée”
208 V CA (176 à 229), sécheuse électrique,
triphasée, “moins optimisée”
120 V CA (100 à 130), sécheuse à gaz
Courant :
(ÉLECT) Service à 30 A
(GAZ) Service à 15 A
Fréquence : 58 à 62 Hz (60 Hz nominaux)
Pression d’eau : 20 à 120 lb/po
2
Te mpératures de fonctionnement :5 à 40°C (40 à 105°F)
Hauteur de la sécheuse :112 cm (44 po)
Largeur de la sécheuse : 73,7 cm (29 po)
Profondeur de la sécheuse : 74,9 cm (29,5 po)
S
p
écifications de la sécheuse
1M 2M 3M 5M 6M
=
Contacts
Fonction
Démarrage
Fonctionnement
Contacts fermés
Bleu clair
Vert-jaune
Rouge
Rouge
Noir-blanc
Blanc
Noir
Bleu
Bleu
WHITE
Blanc
Blanc
123
45
Contacteur centrifuge (moteur)
Électrovanne à gaz, sécheuse à gaz
Contacteur du moteur
d’entraînement enfichable
Retirer la console supérieure
pour accéder :
•Interfaceutilisateur(IU)
•Moduledecommande
de programme (MCP)
Retirer le panneau arrière
pour accéder :
•Thermistanced’entrée(Gaz)
•Lampedutambour
•Bused’introductiond’eau
(Modèle à vapeur)
•Électrovanned’admission
d’eau (Modèle à vapeur)
•Ensembledumoteuret
contacteur du tensionneur
de courroie
Contacteur
de la porte
(La position
peut varier
entre les
modèles)
Retirer le panneau avant et
l’ensemble du tambour pour accéder :
•Élémentchauffant
•Thermistanced’entrée(Électrique)
•Thermostatdelimitehaute
•Coupe-circuitthermique
•Rubansdudétecteurd’humidité
•Fusiblethermique
•Thermistancededécharge

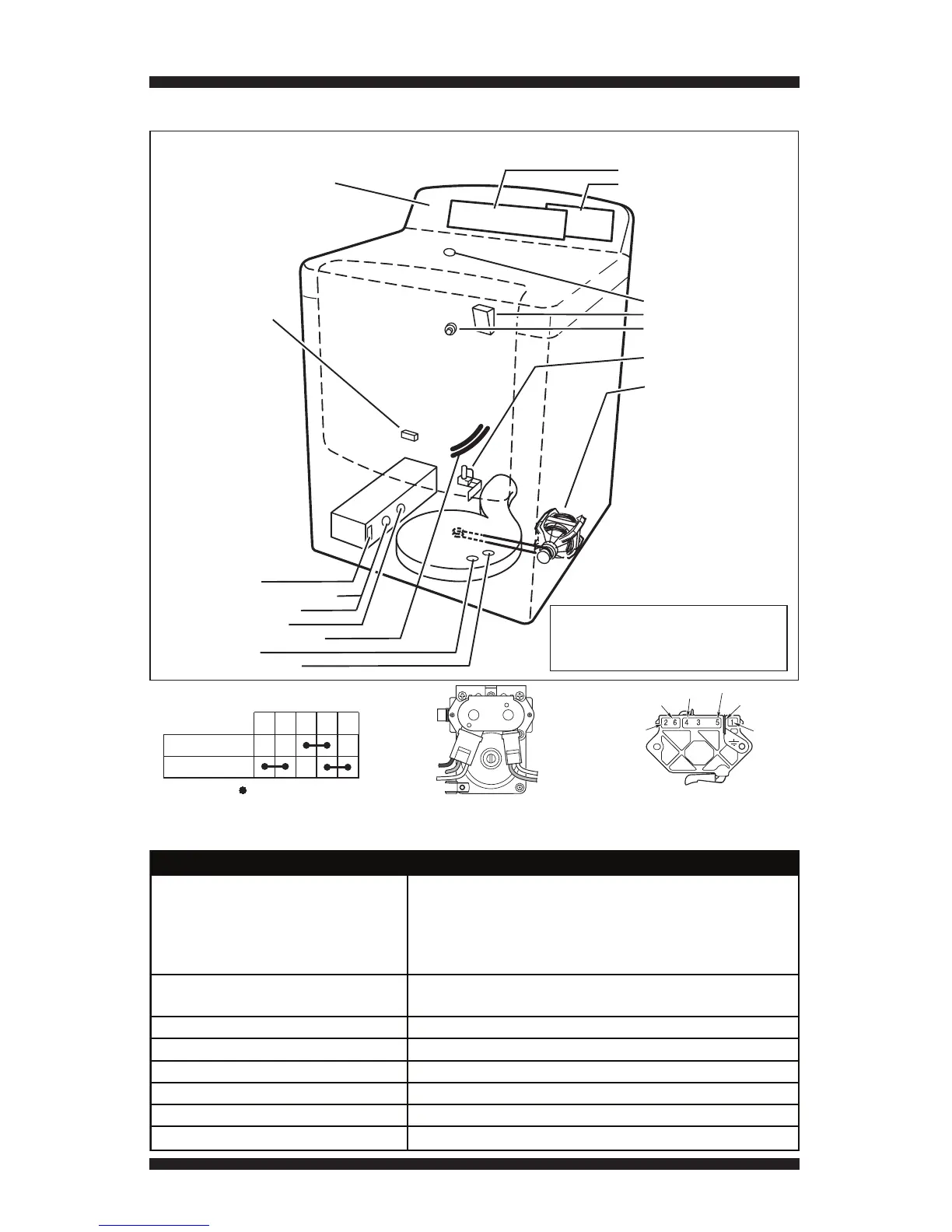

Figure 17 - Positions des composants.
NOTE : Consulter la Figure 12b,
page 40, pour avoir les positions des
composants de la sécheuse à gaz.
Console supérieure

Maytag W10393006 Specifications

General

Brand	Maytag
Model	W10393006
Category	Dryer
Language	English
