Συναρμολόγηση
Εισαγωγή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
συναρμολογήσετε το προϊόν, διαβάστε και
κατανοήστε το κεφάλαιο για την ασφάλεια.

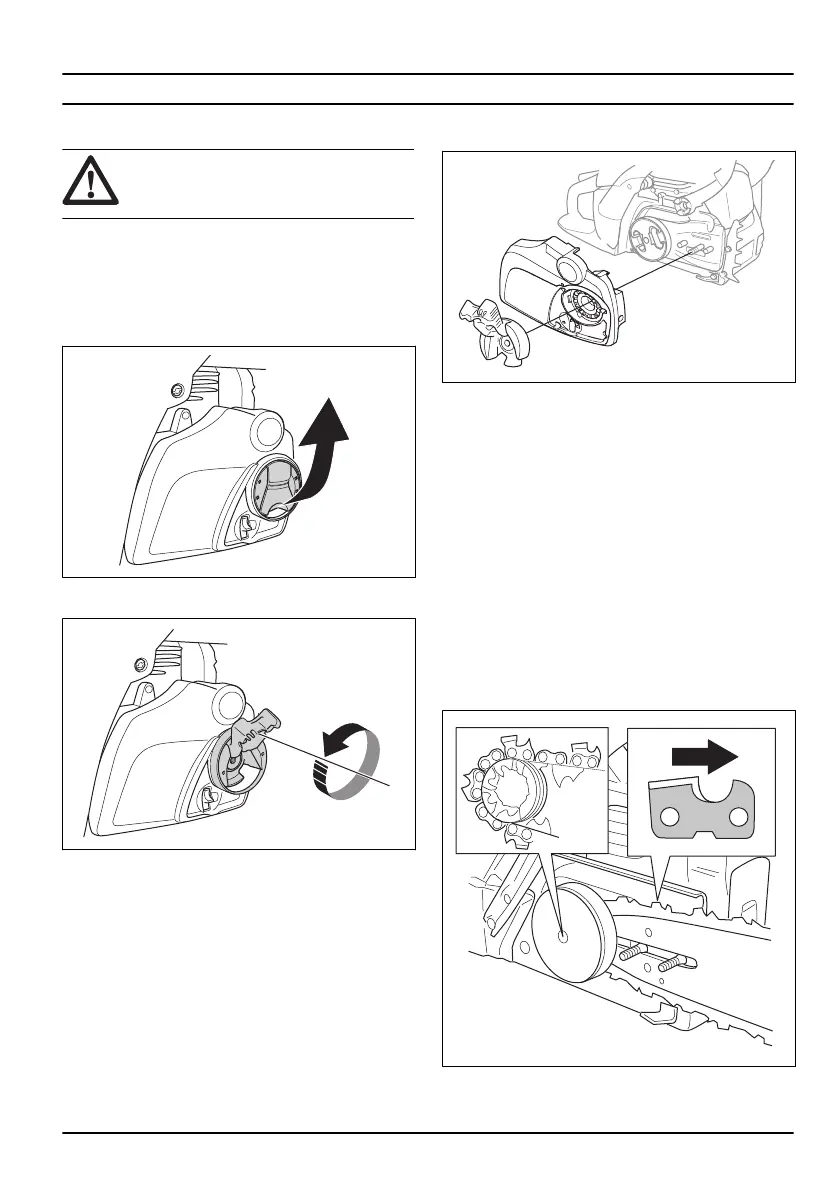

Συναρμολόγηση της λάμας και της
αλυσίδας πριονιού
1.
Βεβαιωθείτε ότι το φρένο αλυσίδας είναι
αποσυμπλεγμένο.
2. Αναδιπλώστε προς τα έξω το κουμπί.
3. Γυρίστε το κουμπί αριστερόστροφα μέχρι να
χαλαρώσει το κάλυμμα του συμπλέκτη.
4. Αφαιρέστε τη χειρόβιδα και το κάλυμμα του
συμπλέκτη.
5. Τοποθετήστε τη λάμα οδήγησης στις βίδες της λάμας
οδήγησης και σπρώξτε την προς την κατεύθυνση του
οδοντωτού τροχού μετάδοσης κίνησης.
6.
Βεβαιωθείτε ότι τα άκρα των κοπτικών εργαλείων
είναι στραμμένα προς τα εμπρός στο πάνω άκρο της
λάμας οδήγησης.
7. Συναρμολογήστε το κάλυμμα του συμπλέκτη και
κατευθύνετε τον πείρο ρύθμισης της αλυσίδας στην
οπή της λάμας-οδηγού. Βεβαιωθείτε ότι οι κρίκοι
κίνησης της αλυσίδας είναι σωστά τοποθετημένοι
στον οδοντωτό τροχό μετάδοσης κίνησης. Επίσης,
βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει
τοποθετηθεί σωστά μέσα στην εγκοπή της λάμας-
οδηγού.
8. Περάστε την αλυσίδα του πριονιού πάνω στον
οδοντωτό τροχό μετάδοσης κίνησης και μέσα στην
εγκοπή της λάμας οδήγησης. Ξεκινήστε με το επάνω
άκρο της λάμας οδήγησης.
1733 - 002 - 23.11.2021 45
