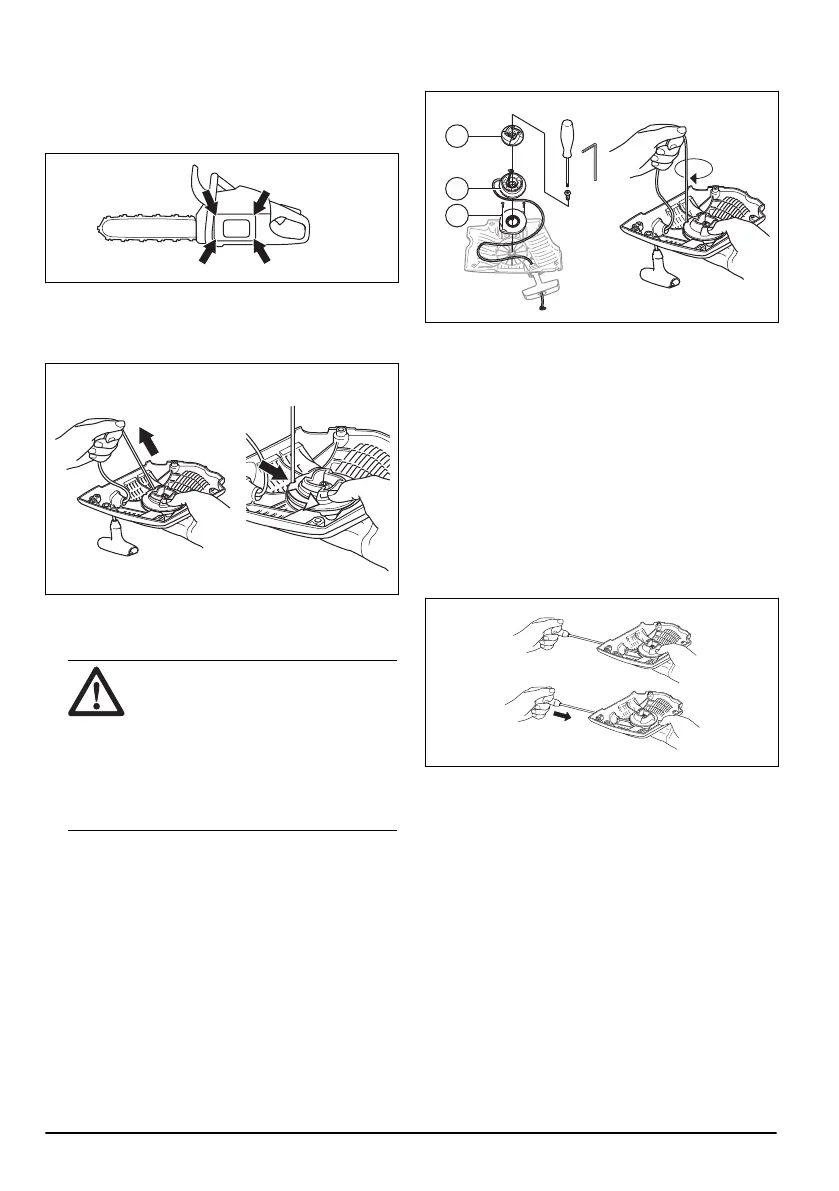

За да смените скъсано или износено
въже на стартера
1.
Развийте винтовете на корпуса на стартера
2. Демонтирайте кожуха на стартера.
3. Издърпайте стартерното въже около 30 cm/12 in
и го поставете в прореза на ролката.
4.
Оставете ролката да се завърти бавно назад, за
да се освободи откатната пружина.
5. Премахнете централния винт, задвижващия диск
(A), пружината на задвижващия диск (B) и
ролката (C).
ПРЕДУПРЕЖДЕНИЕ: Трябва
да сте внимателни, когато поставяте
обратно възвратната пружина или
шнура на стартера. Откатната
пружина е натегната, когато е навита
в корпуса на стартера. Ако не сте
внимателни, тя може да изскочи и да
причини наранявания. Използвайте
защитни очила и защитни ръкавици.
6. Свалете използваното въже на стартера от
дръжката и ролката.
7.
Закрепете към ролката ново стартерно въже.
Навийте стартерното въже прибл. 3 оборота
около ролката.
8. Свържете ролката към откатната пружина. Краят
на откатната пружина трябва да се захване в
ролката.
9. Монтирайте пружината на задвижващия диск,
задвижващия диск и централния винт.
10. Дръпнете въжето на стартера през отвора в
корпуса на стартера и дръжката на въжето на
стартера.
11. Направете здрав възел в края на въжето на
стартера.
A
C
B
C
За да натегнете откатната пружина
1.
Поставете стартерното въже в прореза на
шайбата.
2. Завъртете предавателна шайба на стартера
около 2 оборота по часовниковата стрелка.
3. Издърпайте дръжката на стартерното въже и
изтеглете въжето докрай.
4. Поставете палеца върху ролката.
5. Преместете палеца си и отпуснете стартерното
въже.
6. Уверете се, че можете да завъртите шайбата ½
оборот, след като стартерното въже е разгънато
докрай.
За да монтирате корпуса на
стартера върху продукта
1.
Издърпайте стартерното въже и установете
стартера до картера.
2. Отпуснете бавно стартерното въже, докато
шайбата да зацепи зъбците.
