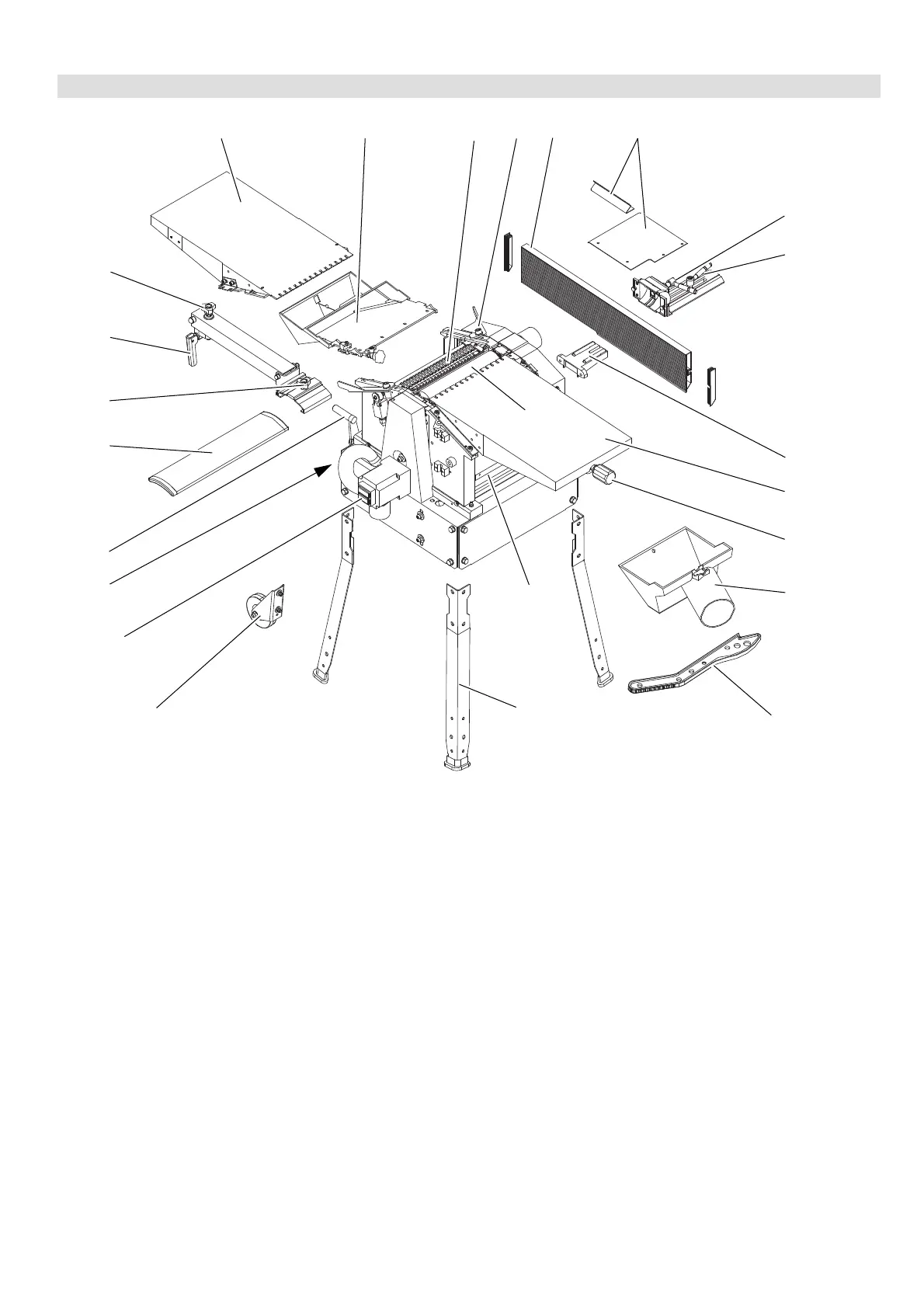

1. Εποπτεία της μηχανικής πλάνης
123456
7
8
9
10
11
12
14
15
16
18
19
20
23
22
13
21
17
24
1 Τραπέζι απόρριψης
2 Καλύπτρα απόρριψης ροκανι-
διών
3 Ασφάλεια κλωτσήματος
4 Μοχλός ασφάλισης του τραπε-
ζιού απόρριψης
5 Οδηγός (οριοθέτης)
6 Λαμαρίνα κάλυψης
7 Μοχλός σύσφιξης για τη ρύθ-
μιση κλίσης του οριοθέτη
8 Μοχλός σύσφιξης για την πλά-
για μετατόπιση του οριοθέτη
9 Στήριγμα οριοθέτη
10 Τραπέζι υποδοχής
11 Μετάθεση ύψους για το τρα-
πέζι υποδοχής
12 Καλύπτρα αναρρόφησης
ροκανιδιών
13 Ράβδος προώθησης ασφα-
λείας
14 Πόδια
15 Τραπέζι ρύθμισης πάχους
16 Άξονας μαχαιριών
17 Τροχοί μεταφοράς
18 Διακόπτης ON/OFF
19 Βίδα για τη φύλαξη της
ράβδου προώθησης, όταν
αυτή δεν χρησιμοποιείται
20 Μετάθεση του ύψους για το
τραπέζι ρύθμισης πάχους
21 Προφίλ κάλυψης του άξονα
μαχαιριών
22 Πλάγια μεταρρύθμιση του προ-
φίλ κάλυψης
του άξονα μαχαι-
ριών
23 Μοχλός σύσφιγξης
24 Μετάθεση ύψους του προφίλ
κάλυψης του άξονα μαχαιριών
Συμπεριλαμβανόμενα εξαρτήματα:
Κλειδί σύσφιξης 10 mm
Κλειδί εξαγωνικής υποδοχής
3 mm
Μετρητής ρύθμισης για
μαχαίρι πλάνης
HC260_XW0014D5_el.fm Πρωτότυπο οδηγιών λειτουρ- γίας

Metabo HC 260 C Specifications

General

Planing Width	260 mm
Max. Planing Depth	3 mm
Max. Thicknessing Height	160 mm
Feed Rate	5 m/min
Motor Power	2.2 kW
Chip removal thickness planing	3 mm
Chip removal thickness thicknessing	3 mm
Table thicknessing table	400 x 260 mm
Passage height/width	160 mm / 260 mm
Planing shaft diameter	63 mm
Number of blades	2
Planing table	260 mm
Planing shaft speed	6, 500 rpm
