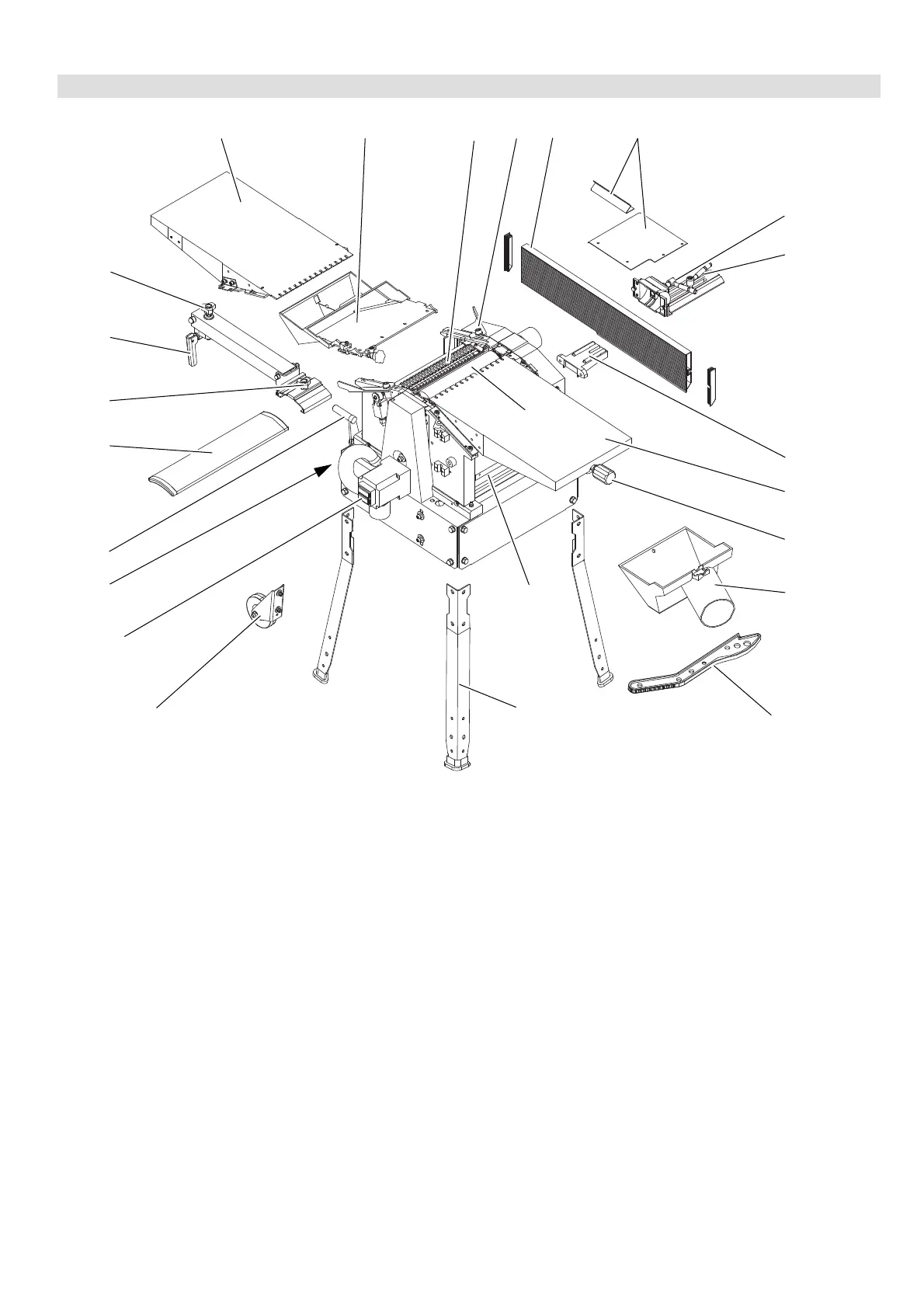

1. Строгальный станок в сборе
123456
7
8
9
10
11
12
14
15
16
18
19
20
23
22
13
21
17
24
1 Стол сдачи
2 Кожух устройства для выбра-
сывания стружки
3 Защита от отдачи
4 Стопорный рычаг стола
сдачи
5 Упор
6 Крышка
7 Зажимной рычаг регули-
ровки наклона упора
8 Зажимной рычаг бокового
смещения упора
9 Упорная опора
10 Стол приема
11 Регулятор высоты стола при-
ема
12 Кожух отвода стружки
13 Толкатель
14 Ножки
15 Строгальный стол
16 Ножевой вал
17 Транспортировочные колеса
18 Выключатель (вкл./выкл.)
19 Винт для хранения толка-
теля при неиспользовании
20 Регулятор высоты строгаль-
ного стола
21 Крышка ножевого вала
22 Регулятор бокового смеще-
ния крышки ножевого вала
23 Зажимной рычаг
24 Регулятор высоты крышки
ножевого вала
Поставляемая оснастка:
Гаечный ключ 10 мм
Торцовый шестигранный
ключ 3 мм
Шаблон для настройки ножа
строгального станка
HC260_XW0014D5_ru.fm Оригинальное руководство по эксплуатации

Metabo HC 260 C Specifications

General

Planing Width	260 mm
Max. Planing Depth	3 mm
Max. Thicknessing Height	160 mm
Feed Rate	5 m/min
Motor Power	2.2 kW
Chip removal thickness planing	3 mm
Chip removal thickness thicknessing	3 mm
Table thicknessing table	400 x 260 mm
Passage height/width	160 mm / 260 mm
Planing shaft diameter	63 mm
Number of blades	2
Planing table	260 mm
Planing shaft speed	6, 500 rpm
