166
РУССКИЙ
ru
• Не переделывайте детали.
Необходимые инструменты
Гаечный ключ 10 мм
Гаечный ключ 13 мм
Отвертка с крестообразным шли-
цем
Уголок на 45° и 90°
Торцовые шестигранные ключи
(различных размеров)
5.1 Удаление транспортной
защиты
• Удалить защитную пленку со
строгального стола.

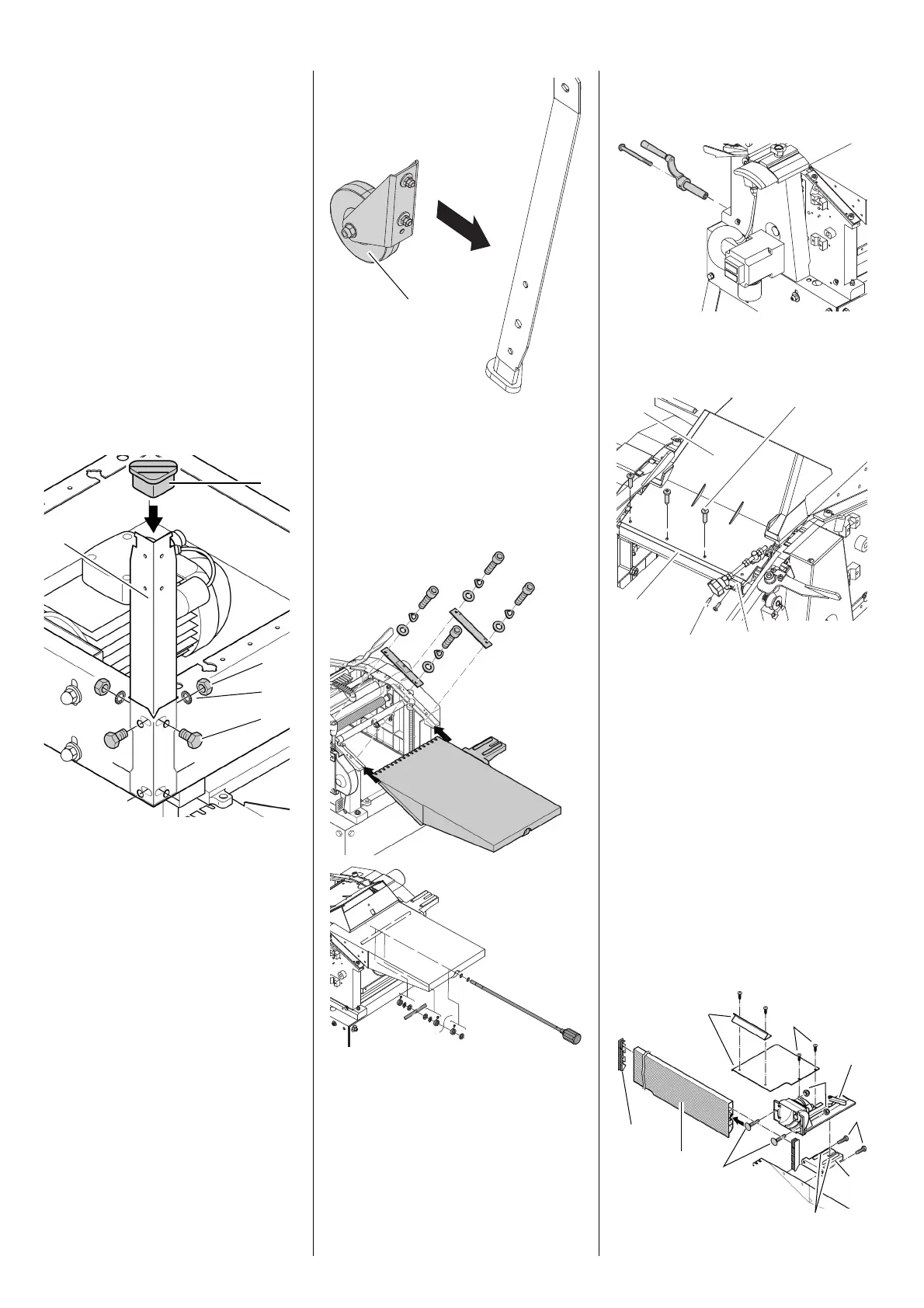

5.2 Установка ножек
1. С помощью другого человека
перевернуть станок и уложить на
подходящую подложку.
2. Установка четырех ножек (44) с
внутренней стороны в углы
станка:
вставить снаружи винты с
шестигранной головкоa (48);
надеть изнутри шаaco (47) и
навернуть и прочно затянуть
шестигранные гайки (46).
3. Надеть на ножки резиновые
ножки (45).
4. С
помощью шестигранных винтов,
шайб и шестигранных гаек уста-
новить на ножки оба транспор-
тных колеса (49) со стороны
стола сдачи.
5.3 Установка стола при-
ема
5.4 Установка регулятора
высоты строгального
стола
5.5 Установка кожуха
устройства для выбра-
сывания стружки
• Прикрепить кожух устройства для
выбрасывания стружки (50)
четырьмя саморезами (51) к про-
филю крепления (52).
• Прикрепить держатель регулиро-
вочного винта (54) двумя саморе-
зами (53) к профилю крепления
(52).
5.6 Установка упора
1. Удалить держатель упора (60) с
упорной опоры (57). Необходимо
следить за тем, чтобы оба направ-
ляющих штифта (61) в держателе
упора не потерялись.
2. Прикрепить держатель упора (60)
двумя шестигранными винтами
(59) к столу приема.
48
46
47
44
45
49
50
51
52
5453
55
56
57
58
59
60
61
64
63
62
