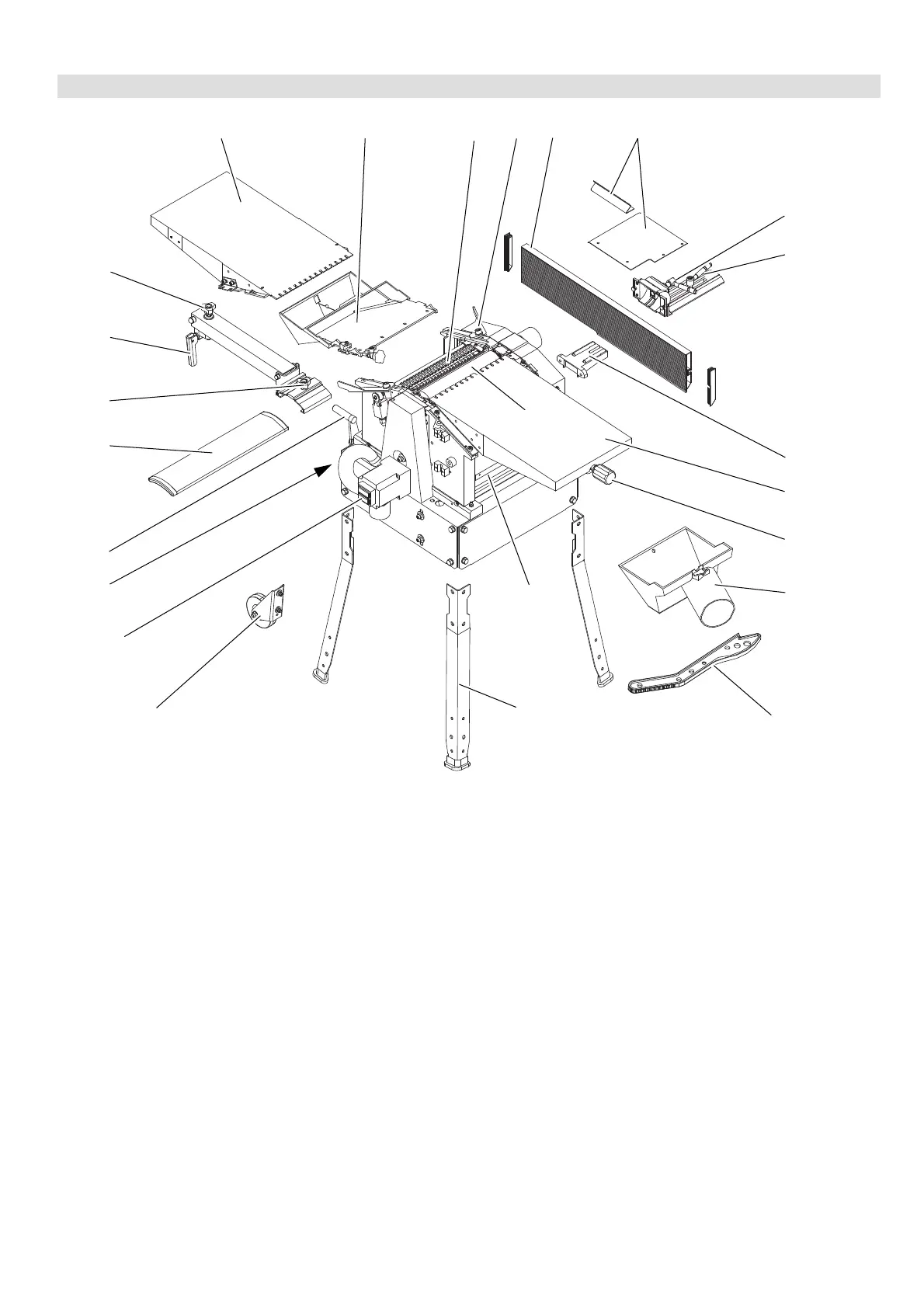

1. Die Hobelmaschine im Überblick
123456
7
8
9
10
11
12
14
15
16
18
19
20
23
22
13
21
17
24
1 Abgabetisch
2 Spanauswurfhaube
3 Rückschlagsicherung
4 Arretierhebel für Abgabetisch
5 Anschlag
6 Abdeckblech
7 Klemmhebel für Neigungsver-
stellung des Anschlags
8 Klemmhebel für Seithuver-
schiebung des Anschlags
9 Anschlagträger
10 Aufnahmetisch
11 Höhhuverstellung für dhu Auf-
nahmetisch
12 Spanabsaughaube
13 Schiebestock
14 Beine
15 Dickhutisch
16 Messerwelle
17 Transporträder
18 Ein/Aus-Schalter
19 Schraube zur Aufbewahrung
des Schiebestocks bei Nichtge-
brauch
20 Höhhuverstellung für dhu Dick-
hutisch
21 Messerwellhu-Abdeckprofil
22 Seithuverstellung des Messer-
wellhu-Abdeckprofils
23 Klemmhebel
24 Höhhuverstellung des Messer-
wellhu-Abdeckprofils
Mitgeliefertes Zubehör:
Schraubhuschlüssel 10 mm
Innhusechskantschlüssel 3 mm
Einstell-Lehre für Hobelmesser
HC260_XW0014D5_de.fm Originalbetriebsanleitung DEUTSCH

Metabo HC 260 C Specifications

General

Planing Width	260 mm
Max. Planing Depth	3 mm
Max. Thicknessing Height	160 mm
Feed Rate	5 m/min
Motor Power	2.2 kW
Chip removal thickness planing	3 mm
Chip removal thickness thicknessing	3 mm
Table thicknessing table	400 x 260 mm
Passage height/width	160 mm / 260 mm
Planing shaft diameter	63 mm
Number of blades	2
Planing table	260 mm
Planing shaft speed	6, 500 rpm
