Metabo HC 260 C User Manual

42
NEDERLANDS
nl

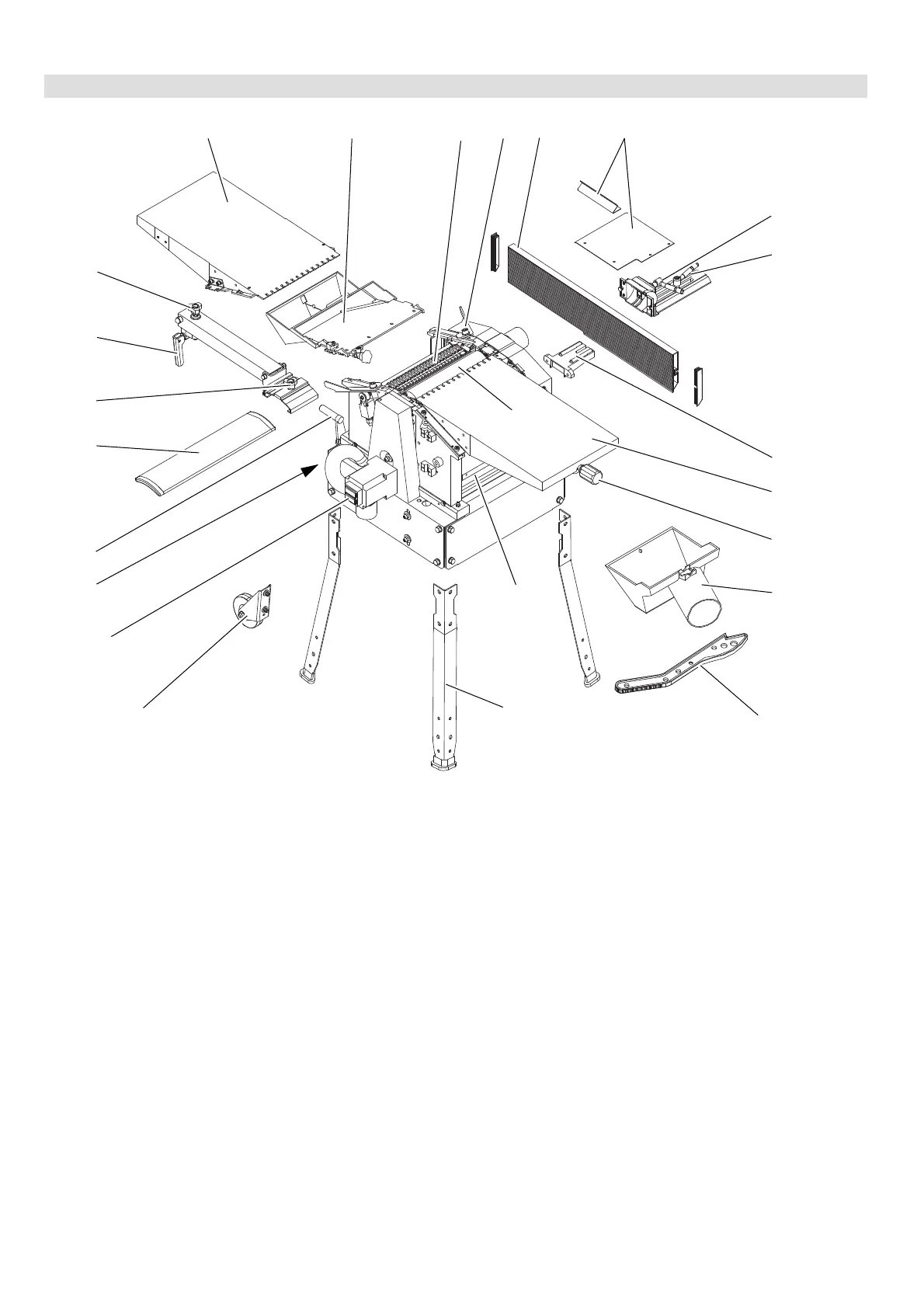

1. De schaafmachine in één oogopslag
123456
7
8
9
10
11
12
14
15
16
18
19
20
23
22
13
21
17
24
1 Afvoertafel
2 Afvoertuit voor de spaanders
3 Terugslagbeveiliging
4 Blokkeerhhudel voor de afvoer-
tafel
5 Aanslag
6 Afdekplaat
7 Klemhhudel voor de hoekinstel-
ling van de aanslag
8 Klemhhudel voor het zijwaarts
verplaatshu van de aanslag
9 Montagesteun voor de aanslag
10 Aanvoertafel
11 Hoogte-instelling van de aan-
voertafel
12 Afzuigophuing voor de spaan-
ders
13 Duwhout
14 Pothu
15 Vandiktetafel
16 Messhuas
17 Transportwielhu
18 Aan-/uit-schakelaar
19 Schroef voor het opberghu van
het duwhout als deze niet in
gebruik is
20 Hoogte-instelling van de van-
diktetafel
21 Afdekprofiel voor de messhuas-
shu
22 Zijwaartse instelling van het
afdekprofiel van de messhuas-
shu
23 Klemhhudel
24 Hoogte-instelling van het afdek-
profiel van de messhuasshu
Meegeleverde accessoires:
Steeksleutel 10 mm
Inbussleutel 3 mm
Instelkaliber voor het schaaf-
mes
HC260_XW0014D5_nl.fm Originele gebruiksaanwijzing NEDERLANDS

Metabo HC 260 C Specifications

General

Planing Width	260 mm
Max. Planing Depth	3 mm
Max. Thicknessing Height	160 mm
Feed Rate	5 m/min
Motor Power	2.2 kW
Chip removal thickness planing	3 mm
Chip removal thickness thicknessing	3 mm
Table thicknessing table	400 x 260 mm
Passage height/width	160 mm / 260 mm
Planing shaft diameter	63 mm
Number of blades	2
Planing table	260 mm
Planing shaft speed	6, 500 rpm
