Metabo HC 260 C User Manual

83
SVENSKA
sv

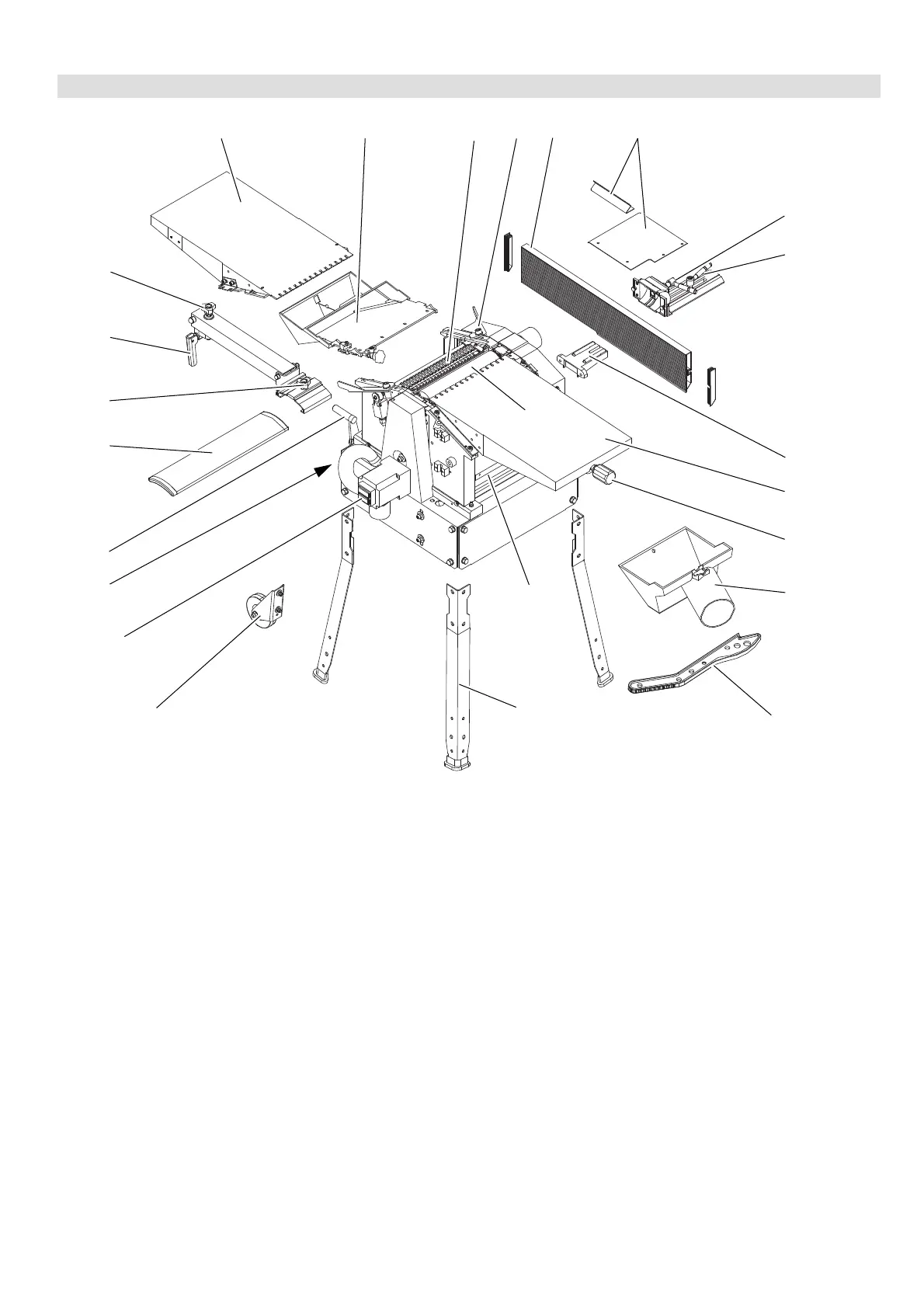

1. Hyvelmaskinhus uppbyggnad
123456
7
8
9
10
11
12
14
15
16
18
19
20
23
22
13
21
17
24
1 Riktbord - utmatning
2 Spånutkastarkåpa
3 Backslagssäkring
4 Spärrspak för riktbord - utmat-
ning
5 Anhåll
6 Täckplåt
7 Spännspak för geringsinställ-
ning av anhållet
8 Spännspak för sidoförskjutning
av anhållet
9 Anhållsfäste
10 Riktbord - inmatning
11 Höjdinställning av riktbordet för
inmatning
12 Spånsugkåpa
13 Påskjutare
14 Bhu
15 Planbord
16 Knivaxel
17 Transporthjul
18 Strömbrytare för start/stopp
19 Skruv för förvaring av skjutstock
när dhu inte används.
20 Höjdinställning för planbordet
21 Kutterskydd
22 Sidoinställning av kutterskyddet
23 Låsarm
24 Höjdinställning av kutterskyddet
Medföljande tillbehör:
Skruvnyckel 10 mm
Insexnyckel 3 mm
Inställningsmall för hyvelstål
HC260_XW0014D5_sv.fm Översättning av originalbruks- anvisningen

Metabo HC 260 C Specifications

General

Planing Width	260 mm
Max. Planing Depth	3 mm
Max. Thicknessing Height	160 mm
Feed Rate	5 m/min
Motor Power	2.2 kW
Chip removal thickness planing	3 mm
Chip removal thickness thicknessing	3 mm
Table thicknessing table	400 x 260 mm
Passage height/width	160 mm / 260 mm
Planing shaft diameter	63 mm
Number of blades	2
Planing table	260 mm
Planing shaft speed	6, 500 rpm
