DESCRIZIONE GENERALE
SCOUT 130E/160E è una macchina di saldatura monofase basata sulla più avanzata tecnologia
dei Mosfet di potenza. E’ stata progettata specialmente per quelle applicazioni nelle quali sia
richiesto un lavoro di saldatura veloce e facile. Utilizzando la più recente tecnologia inverter, la
Migatronic ha sviluppato una macchina compatta, ed in grado di saldare con tutti i più comuni tipi di
elettrodo (escluso elettrodi ad alto rendimento) fino ad una corrente di 130/160 Amp.
La combinazione della compattezza e del basso peso rende SCOUT 130E/160E ideale per i lavori
di installazione, montaggio, riparazione etc.
Il controllo elettronica della macchina mantiene stabile la corrente erogata, compensando eventuali
variazioni di tensione di alimentazione o di carico.
SCOUT 130E/160E sono facilissimi da regolare in quanto la corrente può essere variata da 10 a
130 A sullo SCOUT 130E e da 20 a 160 A sullo SCOUT 160 tramite un potenziometro.

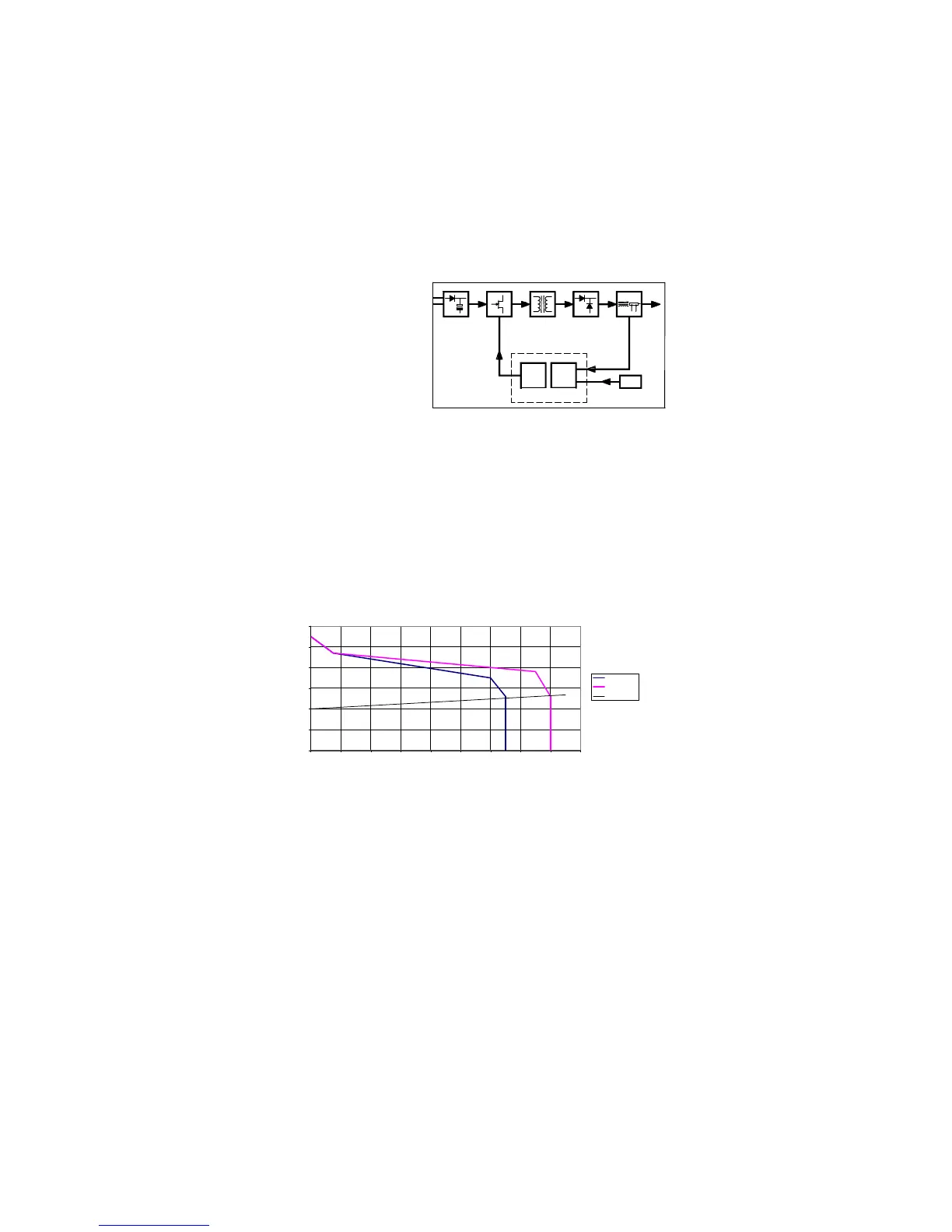

Il diagramma a blocchi illustra
il principio di funzionamento
dell’impianto.
La macchina e’ dotata delle seguenti funzioni preimpostate :
Hotstart :
Questa funzione ausiliaria facilita l’innesco in saldatura da elettrodo. Quando l’elettrodo tocca il
pezzo da saldare la corrente sale ad un valore superiore a quello impostato sulla macchina e
l’innesco ne risulta facilitato.
Controllo dell’arco :
Quando l’arco si e’ acceso, questa funzione assicura che rimanga stabile con un risultato di sal-
datura più uniforme.
Caratteristica statica
Il grafico seguente mostra che la macchina può erogare fino a 130A/160A a 26 V. I migliori risultati
si ottengono con tensione di alimentazione non inferiore a 230 V.
REGU-
LATOR
Switch
driver
REF
CONTROL
Static Characteristic
0
10
20
30
40
50
60
0 20 40 60 80 100 120 140 160 180
I
2
[A]
U
2
[V]
Scout 130E
Scout 160E
Norm line
