76

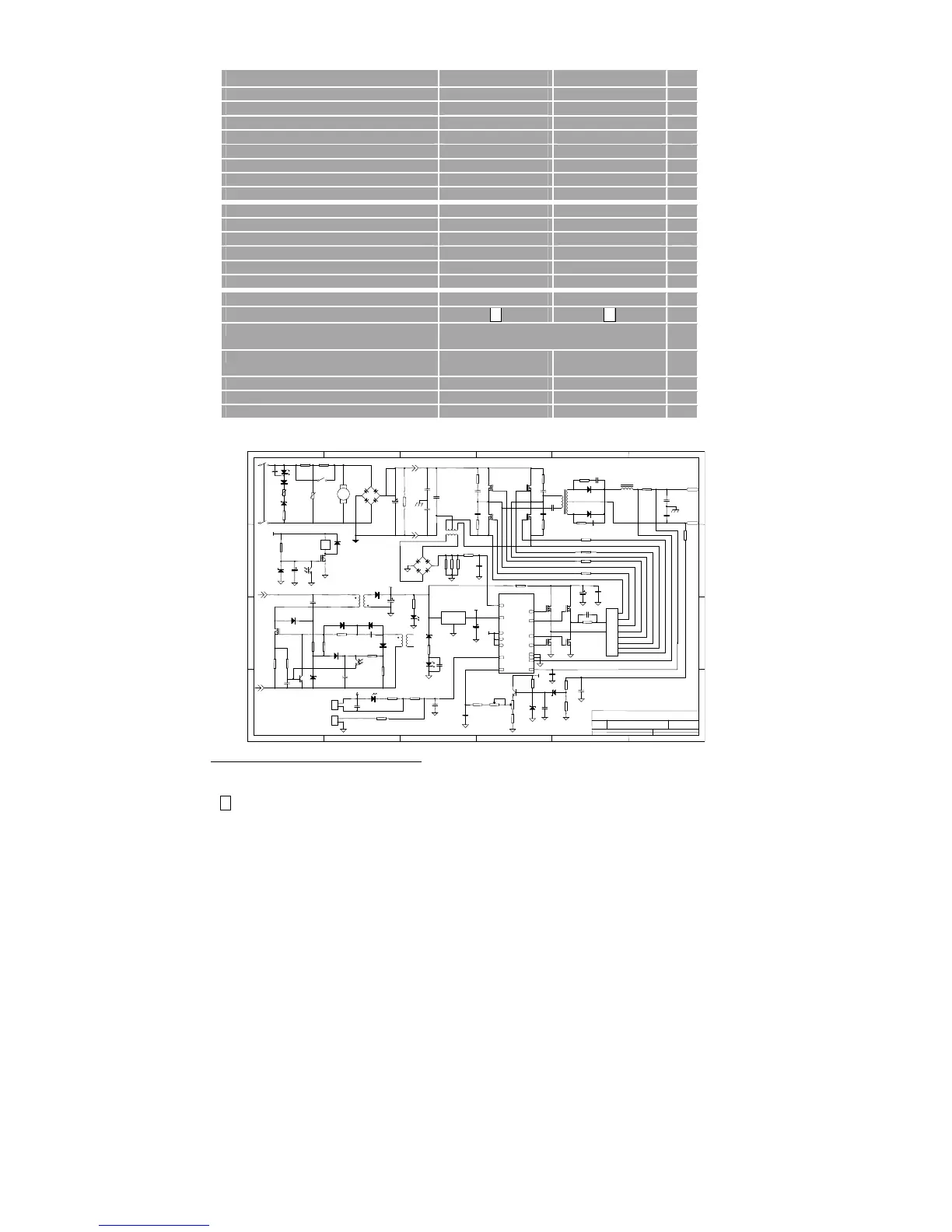

MŰSZAKI ADATOK
Típus SCOUT 130E SCOUT 160E
Hálózati feszültség 1x230 V ± 10% 1x230 V ± 10% V
Biztosíték 16
20 (16)
1
A
effektív hálózati áram 15,0 20,1 A
max. hálózati áram 27,4 35,0 A
csatl. teljesítmény 100% 3,5 4,6 kVA
max. csatl. teljesítmény 6,3 8,1 kVA
csatl. teljesítmény üresjárás <35 <35 W
hatásfok 0.85 0.85
áram tartomány DC 25 – 130 30 – 160 A
Bi. - 100%-nál. 40 (20) °C 85 (100) 100 (120) A
Bi. - 60%-nál 40 (20) °C 90 (110) 120 (150) A
BI. - 30 (35)%-nál 40 (20) °C 160 A
BI. - 15 (20)%-nál 40 (20) °C 130 A
üresjárási feszültség 55 – 60 55 – 60 V
2
védettség
IP21 IP21
3
felhasználási osztály
S
S
szabvány EN/IEC60974-1
EN/IEC60974-10 (Class A)
hosszabbító kábel min. 2,5 mm²,
max. 30 m
min. 2,5 mm²,
max. 30 m
elektródaátmérő 1,6 – 3,25 1,6 – 3,25 mm
méret mxszxh 300 x 140 x 220 370 x 160 x 250 mm
súly 6,5 8,5 kg
Kapcsolási rajz
1 2 3 4 56
A
B
C
D
D
C
B
A
Title
Number Revisio nSize
B
Date: 2-Sep-2004 Shee t of
File: Drawn By:
1
2
3
4
P1
P2
EI-2 5
P1
P2
GN
D
2
VOUT
3
VINT
1
LM781 2
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12V
10K
RED
+24V
+12V
1
2
XH-02
+24V
1
2
VH-0 2
+24V
OUT+
OUT-
B-XQDB
+24V
SW1
SW1
PK-02-A0
Scout 130E/160E
GREEN
1
Csak 16A-os hálózati csatlakozó kisfeszültségű hálózaton.
2
megfelel az IP21 védettségnek
3
