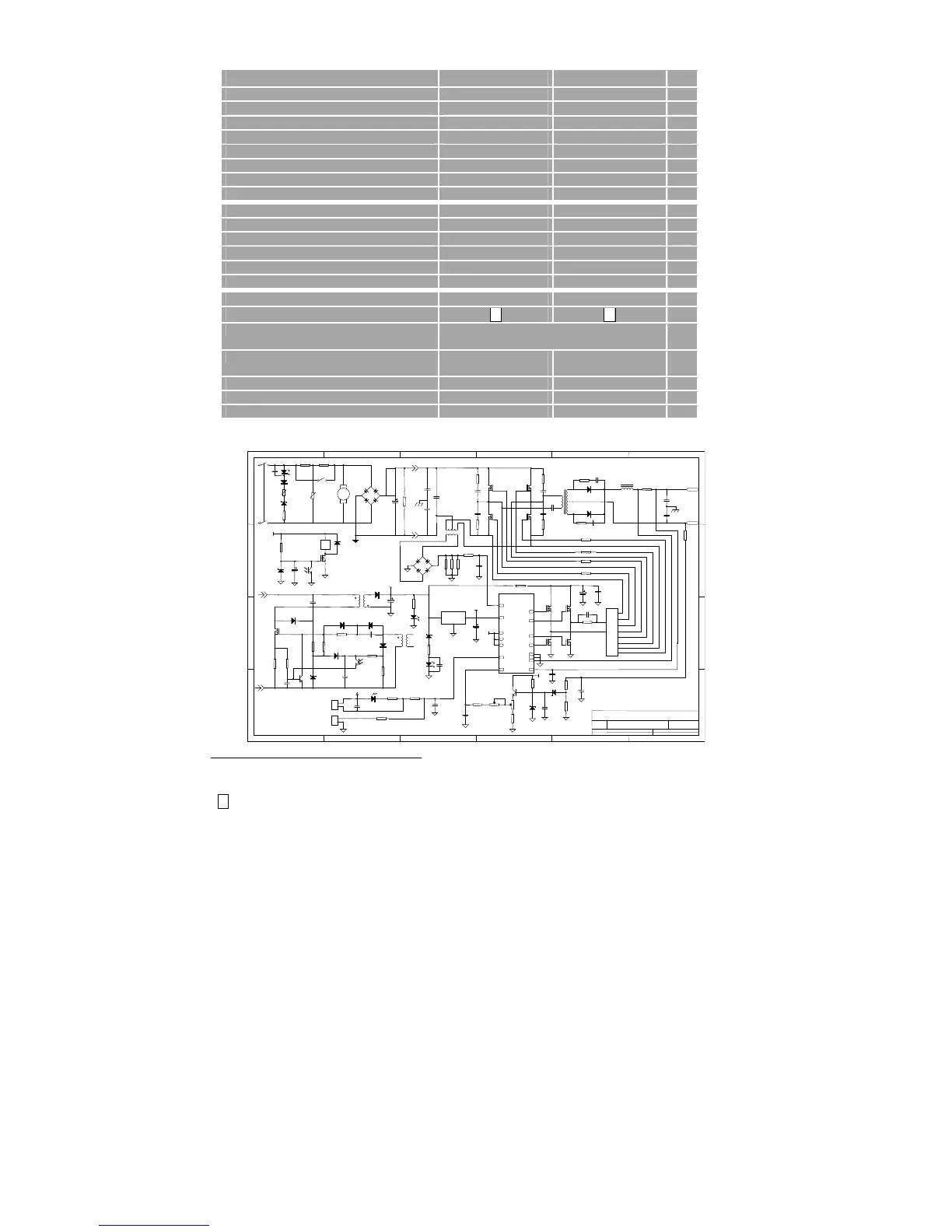

DADOS TÉCNICOS
Type SCOUT 130E SCOUT 160E
Tensão de rede 1x230 V ± 10% 1x230 V ± 10% V
Fusível 16
20 (16)
1
A
Corrente de rede, efectiva 15,0 20.1 A
Corrente de rede, máx. 27.4 35.0 A
Consumo, 100% 3.5 4.6 kVA
Consumo, máx. 6,3 8.1 kVA
Consumo, circuito aberto <35 <35 W
Eficiência 0.85 0.85
Gama de corrente DC 25 – 130 30 – 160 A
Ciclo de trabalho 100% 40 (20) °C 85 (100) 100 (120) A
Ciclo de trabalho 60% 40 (20) °C 90 (110) 120 (150) A
Ciclo de trabalho 30 (35)% 40 (20) °C 160 A
Ciclo de trabalho 15 (20)% 40 (20) °C 130 A
Tensão de circuito aberto 55 – 60 55 – 60 V
2
Classe de protecção
IP21 IP21
3
Classe de aplicação
S S
Normas EN/IEC60974-1
EN/IEC60974-10 (Class A)
Cabo de extensão min. 2.5 mm²,
max. 30 m
min. 2.5 mm²,
max. 30 m
Diâmetro do eléctrodo 1.6 – 3.25 1.6 – 3.25 mm
Dimensões (A×L×C) 300 x 140 x 220 370 x 160 x 250 mm
Peso 6.5 8.5 kg
Esquema eléctrico
1 2 3 4 56
A
B
C
D
D
C
B
A
Title
Number Revisio nSize
B
Date: 2-Sep-2004 Shee t of
File: Drawn By:
1
2
3
4
P1
P2
EI-2 5
P1
P2
GN
D
2
VOUT
3
VINT
1
LM781 2
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12V
10K
RED
+24V
+12V
1
2
XH-02
+24V
1
2
VH-0 2
+24V
OUT+
OUT-
B-XQDB
+24V
SW1
SW1
PK-02-A0
Scout 130E/160E
GREEN
1
Com a ligação a rede eléctrica de baixa tensão só 16A (ficha schuko)
2
IP21: Para aplicação no interior. A máquina deve ser protegida contra a precipitação em aplicação exterior.
3
S
A máquina satisfaz as normas que são exigidas para máquinas que trabalham em zonas onde há um risco
acrescido de choques eléctricos.
