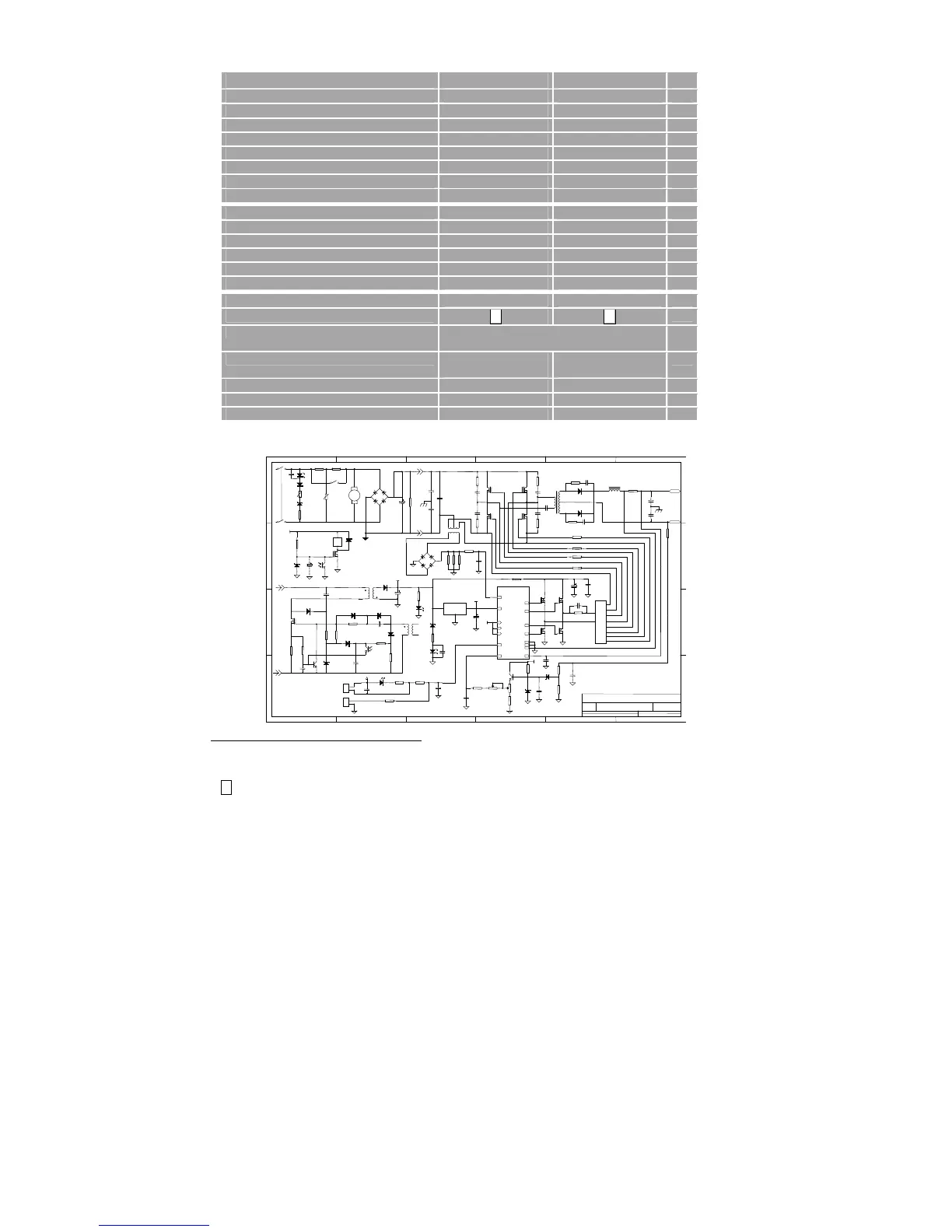

TECHNISCHE GEGEVENS
Type SCOUT 130E SCOUT 160E
Hoofdspanning 1x230 V ± 10% 1x230 V ± 10% V
Hoofdzekering 16
20 (16)
1
A
Voedingsstroom, effectief 15,0 20,1 A
Voedingsstroom, max. 27,4 35,0 A
Opgenomen vermogen, 100% 3,5 4,6 kVA
Opgenomen vermogen, max. 6,3 8,1 kVA
Opgenomen vermogen, onbelast <35 <35 W
Rendement 0,85 0,85
Stroom DC 25 – 130 30 – 160 A
Inchakelduur 100% 40 (20) °C 85 (100) 100 (120) A
Inchakelduur 60% 40 (20) °C 90 (110) 120 (150) A
Inchakelduur 30 (35)% 40 (20) °C 160 A
Inchakelduur 15 (20)% 40 (20) °C 130 A
Nullastspanning 55 – 60 55 – 60 V
2
Beschermingsklasse
IP21 IP21
3
Veiligheidsindeling
S S
Normen EN/IEC60974-1
EN/IEC60974-10 (Class A)
Kabel min. 2,5 mm²,
max. 30 m
min. 2,5 mm²,
max. 30 m
Diameter electrode 1,6 – 3,25 1,6 – 3,25 mm
HxBxL 300 x 140 x 220 370 x 160 x 250 mm
Gewicht 6,5 8,5 kg
Electrisch schema
1 2 3 4 56
A
B
C
D
D
C
B
A
Title
N
umber RevisionSize
B
Date: 2-Sep-2004 Sheet of
File: Drawn By:
1
2
3
4
P1
P2
EI-25
P1
P2
GN
D
2
VOU T
3
VINT
1
LM7812
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12V
10K
RED
+24V
+12V
1
2
XH-02
+24V
1
2
VH-0 2
+24V
OUT+
OUT-
B-XQDB
+24V
SW1
SW1
PK-02-A0
Scout 130E/160E
GREEN
1
Bij het aansluiten op het lichtnet is slechts 16 A nodig (schuko)
2
De machines zijn ontworpen voor gebruik binnenshuis; ze voldoen aan de eisen van beschermingsgraad IP 21.
3
S
De machine voldoet aan de eisen die gelden voor machines in besloten ruimten, waar een verhoogd gevaar
op electrocutie bestaat.
