35
Anslutning och igångsättning
Varning
Läs varning och bruksanvisning
noggrant innan installation och
igångsättning och spara till senare
bruk.
Installation
Nätanslutning
Anslut maskinen till den nätspänning den är konstruerad till.
Se typskylt (U
1
) bak på maskinen.
0
l
1
Anslutning av skyddsgas
Gasslangen, som utgår från baksidan av maskinen (3),
ansluts till gasförsörjning med en reduceringsventil (2-6bar).
(Obs. Några typer av reduceringsventiler kan kräva högre
utgångstryck än 2 bar för att fungera optimalt).
En/två gasflaskor kan fixeras bak på vagnen.
Viktigt!
När återledarkabel och slangpaket
ansluts maskinen, är god elektrisk
kontakt nödvändig, för att undgå att
kontakter och kablar ödeläggs.

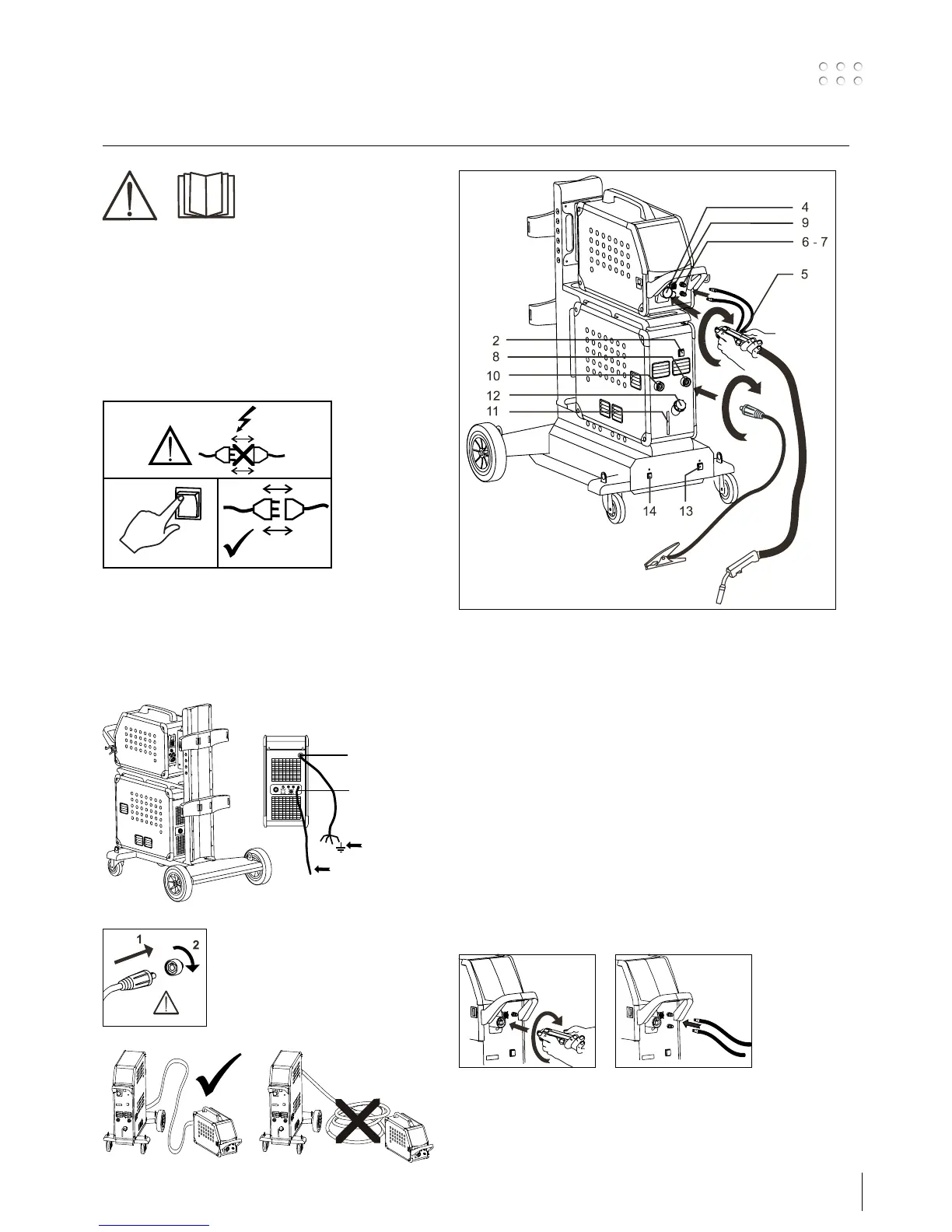

1. Nätanslutning
2. På – av knapp
3. Anslutning skyddsgas
4. Anslutning – slangpaket
5. Slangpaket
6. Anslutning för kylslangar
7. Anslutning för kylslangar
8. Återledarklämma (MIG) eller elektrodhållaranslutning
9 Anslutning för MIG Manager
®
eller
push-pull slangpaket (extra utrustning)
10. Återledarklämma (MMA) eller elektrodhållaranslutning
11. Avläsning av kylvätskenivå
12. Påfyllning av kylarvätska
13. På – av för autotrafo (extra utrustning)
14. Aktivering av autotrafo i standby (extra utrustning)
Anslutning av slangpaket
Om slangpaketet är en MIG Manager
®
, skall där dessutom
finnas ett MIG Manager kit (ekstra udstyr) monterat med
multistick på fronten av maskinen (9).
F
