Recalibración del eje horizontal (X/Y):
1. Seleccione el ícono "Calibración" del menú de
inicio y oprima el botón "OK".
2. Ponga el láser sobre una supercie uniforme
(de preferencia, un tripie de láser giratorio de
MILWAUKEE) en posición horizontal. Después
de oprimir el botón "OK", se mostrará el registro
de calibración, incluida la calibración de láser en
campo, la calibración de láser en servicio y la
próxima calibración recomendada. MILWAUKEE
recomienda que la herramienta sea calibrada
profesionalmente una vez al año o después de
un caso de caída grave. Puede realizarse la
calibración en campo entre servicios profesion-
ales para realizar ajustes menores en su func-
ionamiento. Oprima el botón "OK para iniciar el
procedimiento de calibración en campo.
3. Ingrese la fecha actual de la recalibración con las
echas arriba y abajo y oprima el botón "OK" para
comenzar la calibración.
4. Seleccione el eje "X/Y" a recalibrar y oprima el
botón "OK".
5. Seleccione la precisión de calibración deseada.
Tenga en cuenta que se necesitan distancias más
amplias para tener una calibración más precisa.
Oprima el botón "OK" para continuar. La pantalla
cambiará para mostrar "-X" como el primer eje de
calibración. Oprima "OK" para continuar. Separe
el láser y el receptor/control remoto en el eje "-X"
según la distancia indicada. Después, oprima el
botón "OK" para continuar.
6. Asegúrese de que el láser se proyecta en el sen-
sor. Una vez que el botón OK se active, presione
el botón OK para continuar. Asegúrese de que
el control remoto/receptor esté seguro en una
supercie estable y nivelada.
7. Regrese al láser. Use las mirillas de hierro para
ajustar el láser y que se dirija perfectamente
hacia el sensor del receptor/control remoto en el
eje X-. Espere un momento mientras el receptor/
control remoto realiza una lectura. Cuando haya
terminado, el receptor/control remoto y el láser
emitirán un "bip" para indicar que ha terminado
el proceso y que pase al próximo eje.
8. Gire el láser 90° a la derecha y use las mirillas de
hierro para alinear el eje Y+ con el sensor. Espere
hasta escuchar el tono.
9. Repita con el eje X+ y, después, con el Y-.
Después de haber terminado con Y-, aparecerá
el mensaje "TERMINADO" en la pantalla del re-
ceptor/control remoto. Oprima el botón "OK", se
guardará la conguración y se apagará el láser.
Recalibración del eje vertical (Z):
1. Ponga el láser en posición vertical sobre una
superficie estable que esté por encima del
suelo. Después de que se muestre el registro de
calibración, oprima el botón "OK" para iniciar la
calibración.
2. Ingrese la fecha actual de la recalibración con
las echas arriba y abajo y oprima el botón "OK".
3. Seleccione el eje "Z" para recalibrarlo y oprima el
botón "OK". Aparecerá el ícono de "Ver manual".
Para mejores resultados, lea con atención los
pasos que se indican a continuación antes de
oprimir el botón "OK" para continuar.

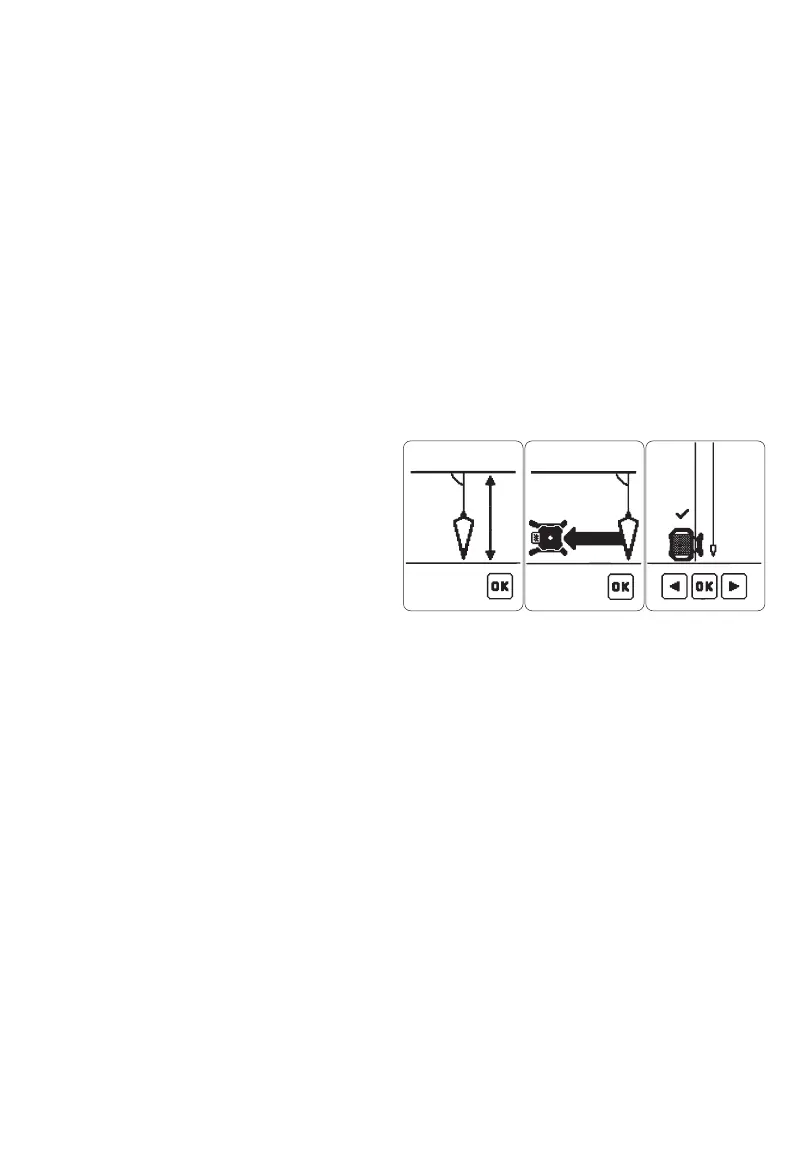

4. Cuelgue una línea de plomada a una distancia mín-
ima de 9 m (30') del techo. Oprima el botón "OK"
para continuar. Asegúrese de que el láser esté
alineado con la línea de referencia y se encuentre
a una distancia mínima de 1,8 m (6') de la línea
de plomada. Oprima el botón "OK" para continuar.
5. Deje que pasen unos cuantos segundos en lo que
el láser entra en modo de calibración. Cuando esté
listo el láser, empezará a girar y se activarán los
botones "OK" y echa derecha e izquierda en la
pantalla LCD. Use los botones de echas para aju-
star lentamente el plano del láser para que quede
en paralelo con la línea de referencia de plomada.
Cuando se haya alineado, mantenga oprimido el
botón "OK" para terminar la calibración.
6. Cuando haya terminado la calibración, la pantalla
mostrará el mensaje "TERMINADO". Oprima el
botón "OK" en ese momento. Se guardará la
conguración y se apagará el láser.
NOTA: Si la calibración falla, la pantalla en el recep-
tor/control remoto indicará al usuario que reinicie
el proceso de calibración. Si la calibración falla en
varias ocasiones, comuníquese con un centro de
servicio autorizado MILWAUKEE. El usuario podrá
oprimir el botón de menú de inicio para interrumpir
el procedimiento.
Cambio en la sensibilidad a golpes
El láser viene con una conguración predeterminada
de fábrica de alta sensibilidad a golpes. Es posible
cambiar este ajuste desde el receptor/control remoto
emparejado.
• Seleccione el ícono "Ajustes de golpes" en el menú
de inicio.
• Use las echas arriba/abajo para seleccionar el
ajuste deseado y, después, oprima el botón "OK" para
conrmar la selección. El láser reiniciará la alarma
de golpe de acuerdo con esta nueva conguración.
Lectura directa e indicador de echa
Si se detecta un láser, la luz LED del indicador, el
indicador de echa y la lectura directa se encenderán
para indicar al usuario que mueva el receptor hacia
la dirección que permita alinear el láser al centro.
Si no se detecta ningún láser, el LED y el indicador
de echa seguirán apagados y la lectura directa no
mostrará ningún valor y mostrará "- - -".
• Indicador LED del localizador del láser en azul:
Mueva el receptor hacia arriba hasta llegar al centro.
• Indicador LED del localizador del láser en verde:
La línea que se detecta en ese momento desde el
láser está en el centro.
• Indicador LED del localizador del láser en rojo:
Mueva el receptor hacia abajo hasta llegar al centro.
NOTA: Si el láser abandona el sensor, los segmen-
tos de echa arriba y abajo empezarán a cambiar,
lo que indicará la dirección en la que se detectó el
láser por última vez.
