Mistral 6TTR-10TTR – Pag. 7

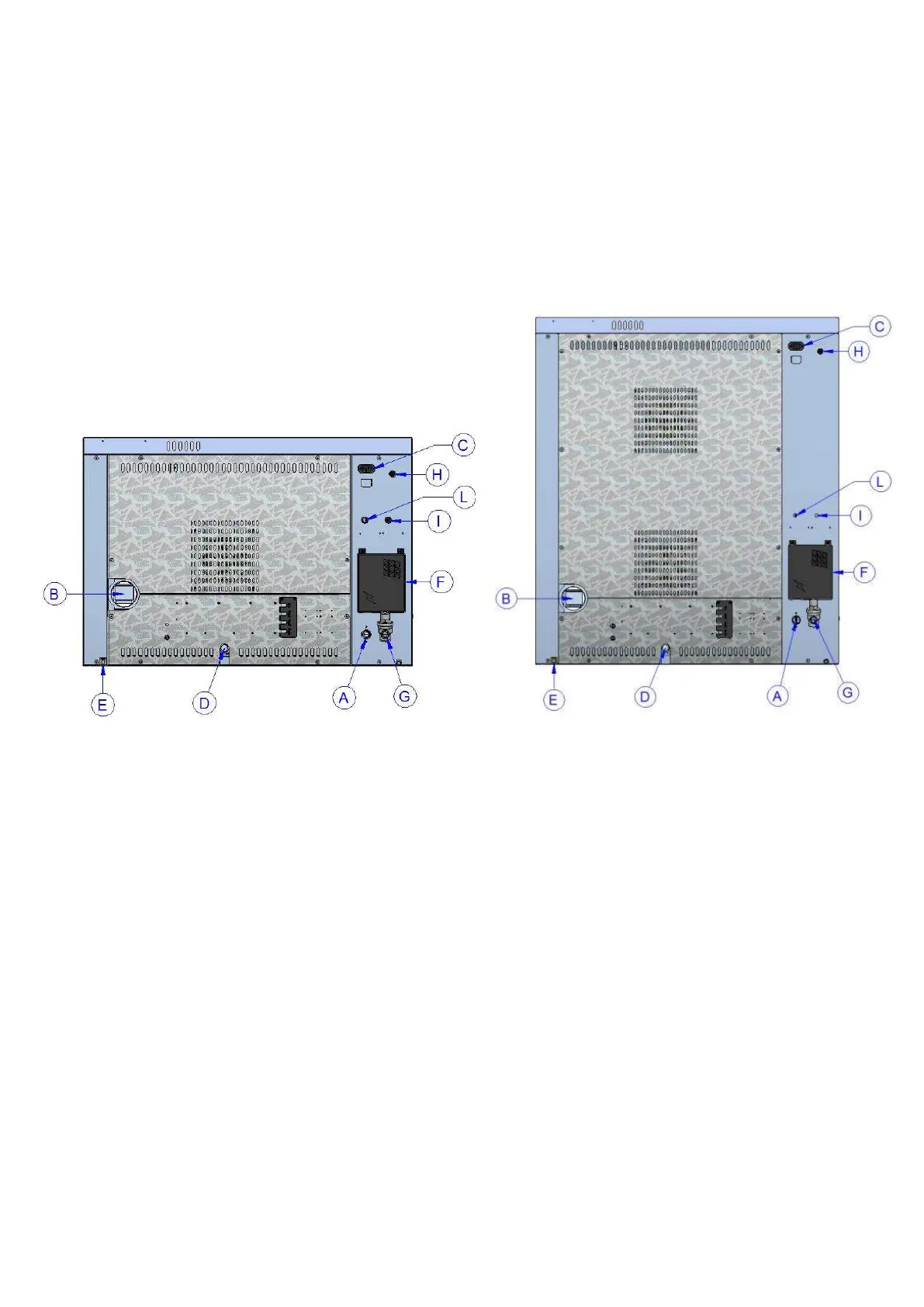

VISTA POSTERIORE DELL’APPARECCHIO
A Ingresso acqua generatore di vapore camera di cottura (¾” maschio)
B Scarico vapori camera di cottura (Ø80mm)
C Alimentazione e controllo cappa di aspirazione (presa proprietaria)
D Scarico liquidi camera di cottura (Ø30mm)
E Morsetto equipotenziale
F Accesso morsettiera alimentazione elettrica
G Ingresso acqua lavaggio (¾” maschio) collegare riduttore di pressione
H Riarmo termostato di sicurezza
I Tubo pescante lavaggio per brillantante
L Tubo pescante lavaggio per detergente
