Mistral 6TTR-10TTR Pag. 8
ALLACCIAMENTO ELETTRICO
Il collegamento elettrico deve essere effettuato esclusivamente da personale qualificato. Esso deve
osservare le specifiche e prescrizioni CEI.
L’apparecchio può essere collegato alla rete solo se tra esso e la rete vi è interposto un dispositivo
di interruzione omnipolare con almeno 3 mm di apertura fra i contatti per ciascun polo. Questo deve
essere in posizione facilmente accessibile e nelle vicinanze del forno.
Di seguito riportiamo gli allacciamenti disponibili e le modalità di sostituzione del cavo, in caso di
necessità.

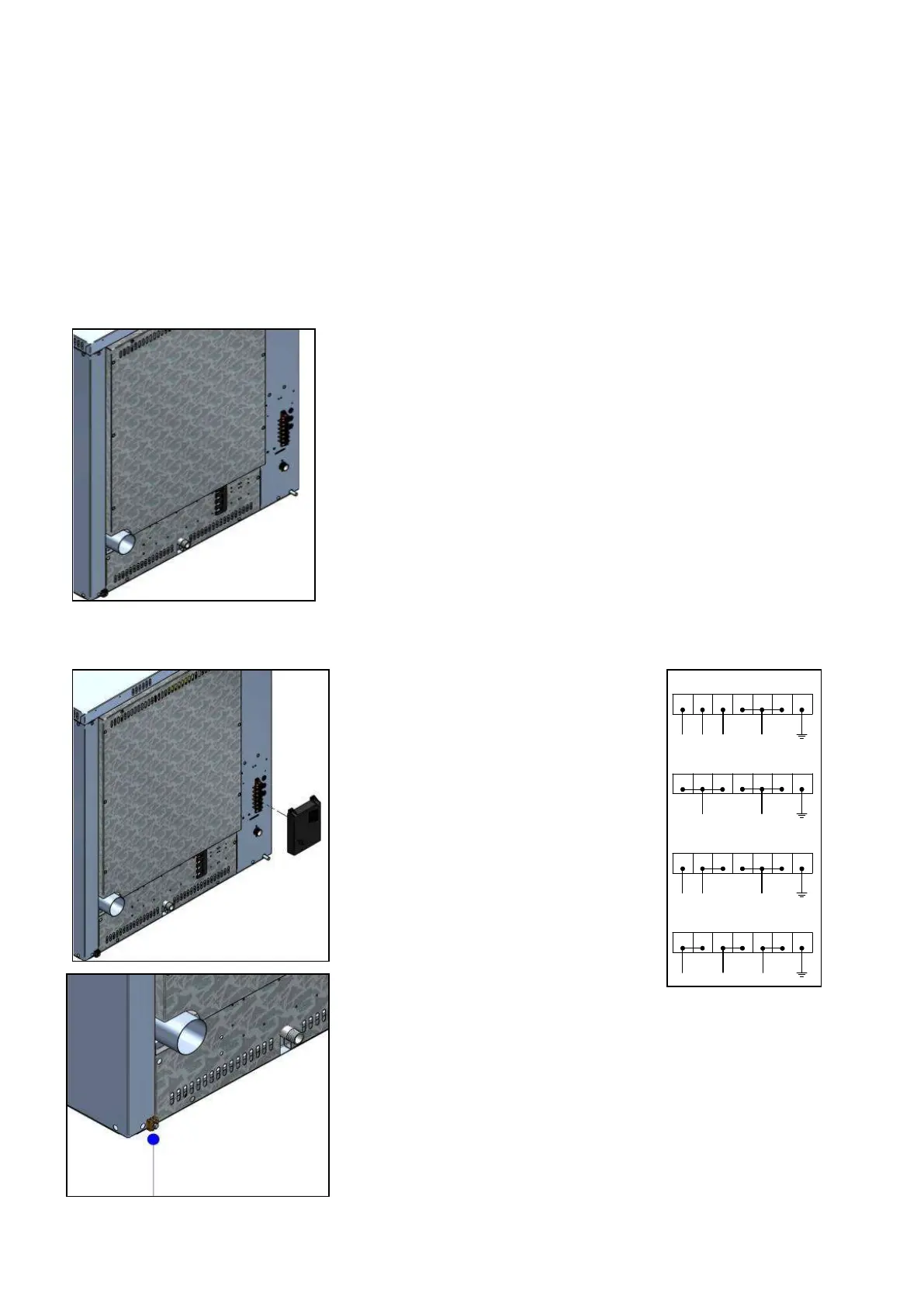

Nella figura a lato è mostrata la morsettiera di
collegamento del forno. Fissare il cavo nell’apposito
morsetto fermacavo e procedere con il cablaggio
elettrico.
Sotto viene riportato lo schema con i possibili
collegamenti previsti per il forno. A seconda della
tensione di alimentazione, effettuare il cablaggio
installando gli appositi ponticelli nella posizione prevista.
Serrare le viti in maniera decisa per evitare
surriscaldamenti pericolosi.
Effettuati i collegamenti elettrici, chiudere il coperchio morsettiera come indicato nella figura
seguente.
Collegare il morsetto equipotenziale all’ impianto di messa a
terra mediante l’utilizzo di un conduttore di almeno 6mmq di
sezione.
Il cavo di collegamento deve essere almeno di tipo H07 RN-F.
Collegamenti fissi implicano l’uso di canaline che devono
rispettare le norme.
1 2 3 4 5 6 7
L1 L2
L3
N
1 2 3 4 5 6 7
L
N
1 2 3 4 5 6 7
L1 L2
N
1 2 3 4 5 6 7
L1
L2
L3
400V ~ 3PH + N + PE
230V ~ 1PH + N + PE
400V ~ 2PH + N + PE
230V ~ 3PH + PE
