Sistema
α
Installazione 3
13
ITL
3. Installazione
3.1 Montaggio su barra DIN
Gli apparecchi possono essere montati a scatto
su una barra DIN 35mm(DIN EN e0022). Per
smontare l’apparecchio, tirare dalla barra il fissag-
gio rapido servendosi di un giravite ed estrarre
l’apparecchio.
3.2 Allacciamento mediante morsetti a vite
Per l'allacciamento dei cavi, gli apparecchi
α
Series sono muniti di morsetti a vite. Per l'allaccia-
mento dei cavi impiegate morsetti crimp isolati.

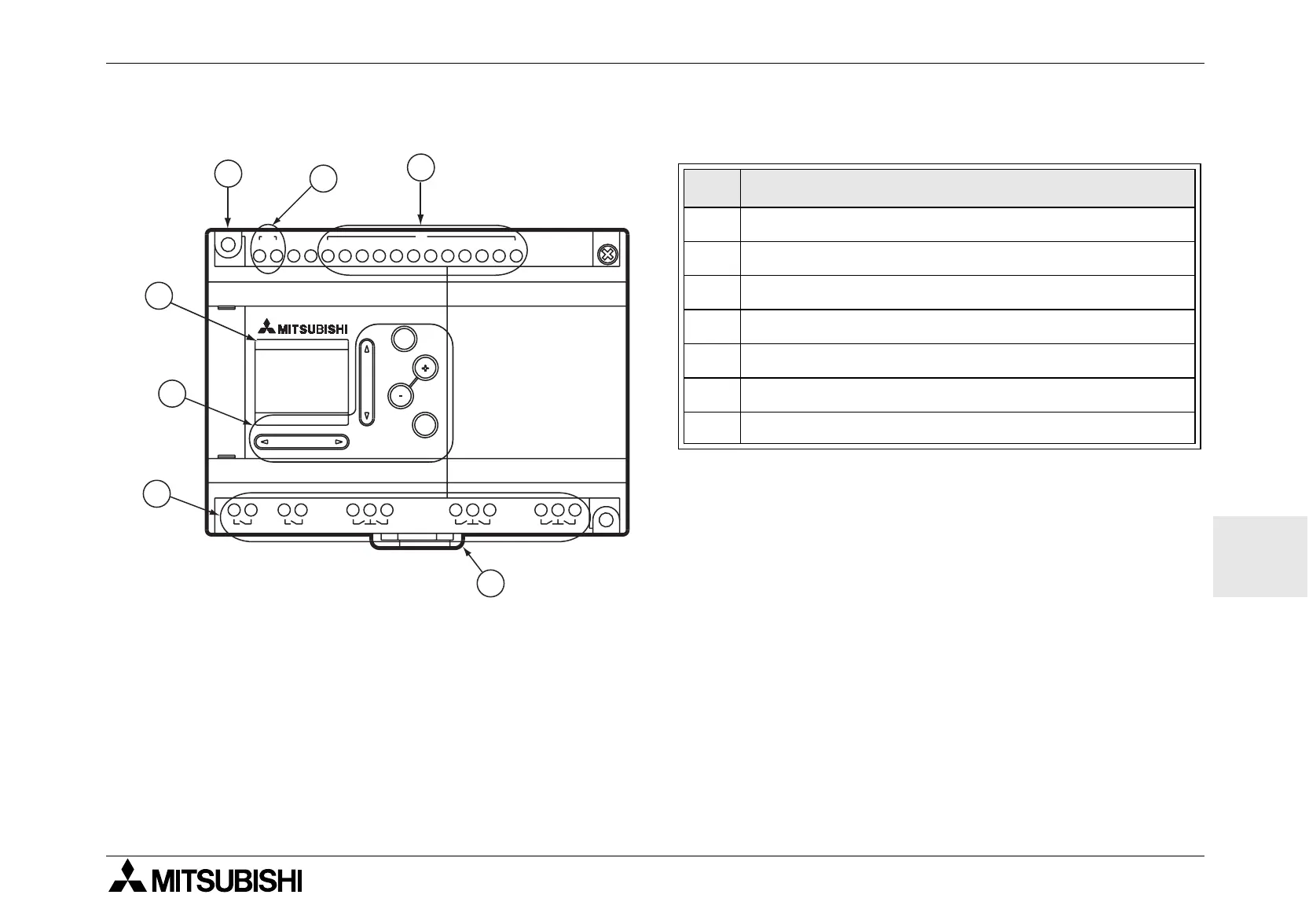

Tabella 3.1: Descrizione degli apparecchi
No. Descrizione
1 Fermagli di montaggio DIN-RAIL
2 Foro di montaggio, diam. 4,2 mm
3 Morsetti di tensione
4 Morsetti di ingresso
5 Display a cristalli liquidi
6 Tasti operativi
7 Morsetti di uscita
AC 100-240V
POWER
AC INPUT
AL-20MR-A
OK
ESC
RELAY OUTPUT
OUT
1
OUT
2
OUT
5
OUT
3
OUT
4
OUT
6
OUT
8
OUT
7
1 2 3 4 5 6 7 8 9 10 11 12
IN
LN
~
4
3
2
5
6
7
1
