α
-Steuerung
Verdrahtung 4
16
GER
4.3 Spannungsversorgung
Beim Anschluß einer Wechselspannung (AC) muß der L-Leiter an die L-Klemme und der N-Leiter an die N-
Klemme angeschlossen werden. Der L-Leiter darf niemals mit dem N-Leiter verbunden werden, dies könnte
für den Benutzer beim Einschalten des Gerätes zu einem gefährlichen Schock führen.
Beim Anschluß einer Gleichspannung (DC) muß der positive Leiter an die (+)-Klemme und der negative
Leiter an die (-)-Klemme angeschlossen werden. Der Anschluß der Spannungsversorgung darf auf keinen
Fall an einer anderen Klemme des Gerätes erfolgen. Gleichstromversorgungseinheiten sollten die Steuerung
mit 4A versorgen können.

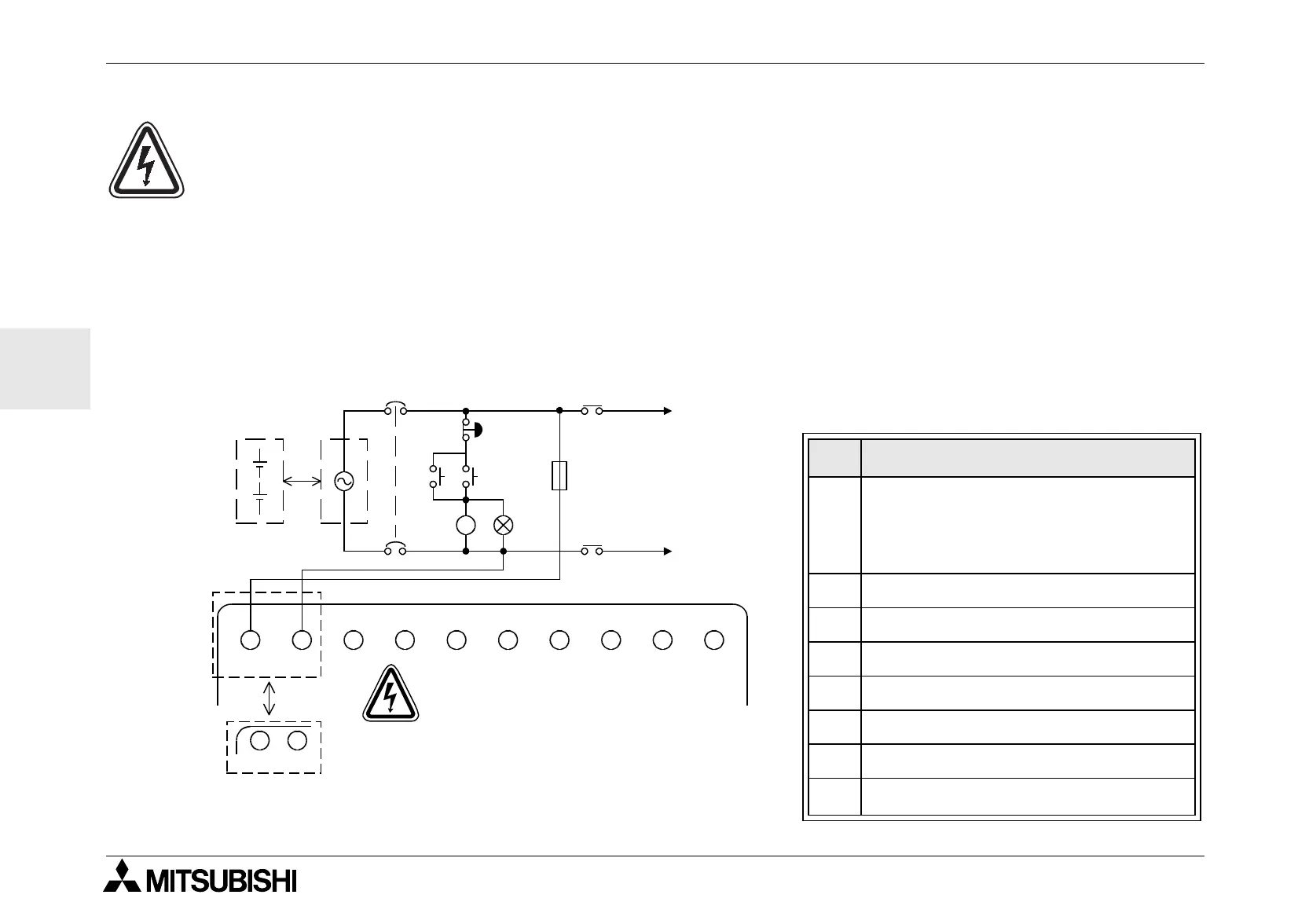

4.4 Empfohlene Verdrahtung der Spannungsversorgung
Tabelle 4.1:
Spannung
sversorgung
Nr. Beschreibung
1
Spannungsversorgung:
AC~:100-240 V
50-60 Hz
DC: 24 V
2 Schaltkreis-Schutzgerät
3 NOT-AUS-Schalter
4 Anzeige für Spannung EIN
5 Überlastschutz max. Strom: 1,0 A
6 Spannungsversorgung für AC-Last
7 Magnetschalterkontakt
8
α
-Steuerung
MC
MC
MC
MC
LN
!"
#
$
%
&
'
(
+
−
L
N
+−
Start
Die Klemmen L und N
duerfen nicht vertauscht
werden.
