Bloc logique
α
Câblage 4
15
FRE
4. Câblage
4.1 Remarques sur le câblage de l’installation
Le câblage du bloc logique
α
a été conçu pour être sûr et simple. Toutes les opérations liées au câblage du
bloc logique
α
devraient être effectuées par un technicien ou un ingénieur compétent en matière de normes
électriques nationales et locales. Couper le courant avant de procéder à toute opération de câblage.
• Les câbles d’entrée et de sortie ne devraient pas passer par un même câble renfermant plusieurs con-
ducteurs internes ou partager le même fil.
• Ne posez pas les câbles d’entrée/de sortie près des câbles de haute tension.
Les longues distances de câbles provoquent des chutes de tension et des perturbations. Utilisez des câbles
de taille adaptée à la tension.
4.2 Format et caractéristiques techniques des fils

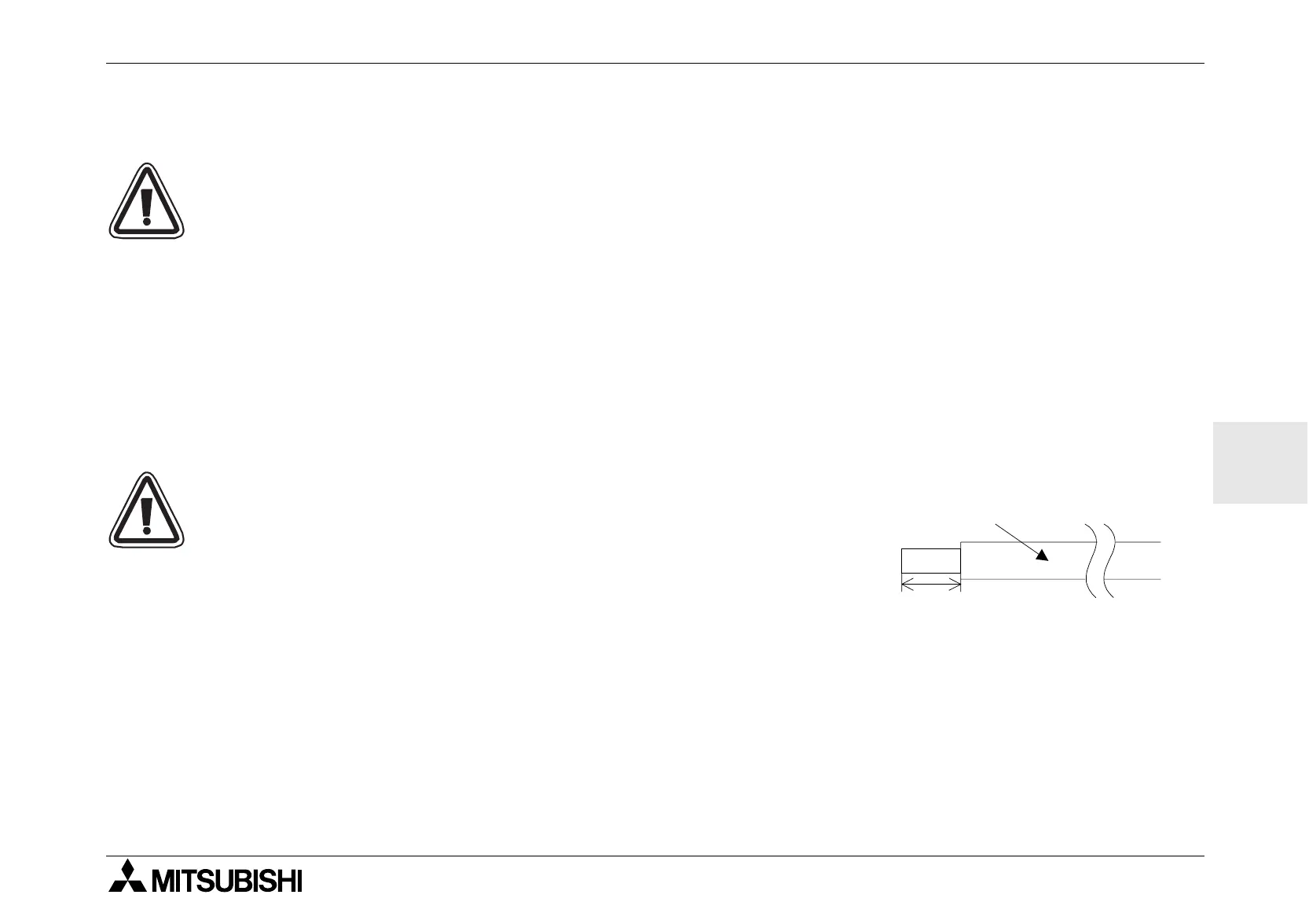

Raccordez les entrées et les sorties avec des fils de 1,3 mm
2
à 3,31 mm
2
(26-12 AWG). Dénudez les fils sur 7 +- 0,5 mm. Avant de placer un câble,
dévissez la borne au maximum. Insérez la totalité du câble dans la borne,
afin que la connexion s'effectue correctement. Insérez le câble puis serrez
suffisamment pour que celui-ci ne se retire pas. Pour éviter tout risque
d'endommagement, le couple de torsion imprimé ne doit pas être
supérieur à 0,5 N
⋅
⋅⋅
⋅
m. Prohibez l'emploi sur le câble dénudé d'étain, de
soudure ou de toute substance susceptible de rompre les fils.
Les terminaux sont conformes pour l’utilisation d’un un tournevis à tête conique 3 mm.
