Sistema
α
Installazione 3
14
ITL
3.3 Osservazioni sull'installazione
Il sicuro design del sistema
α
consente
all'utente di installarlo quasi ovunque,
però si dovrebbero considerare i seg-
uenti punti:
Non installate in aree soggette a: pol-
vere eccessiva o conduttiva, gas corro-
sivo o infiammabile, umidità o pioggia,
calore eccessivo, urti regolari o vibrazi-
one eccessiva. Non immergete in
acqua ed evitate che possa penetrare
acqua nel controllore.
Non fate cadere detriti all'interno
dell'unità durante l'installazione.
Mantenetelo il più lontano possibile dai
cavi e dall'attrezzatura ad alta tensione
e dall'attrezzatura di potenza.
L'
α
deve essere installato in cassette
progettate per l'installazione di disposi-
tivi conformi alla norma DIN 43880 o in un regolatore di tensione.
Per il montaggio mediante i fori filettati, utilizzare viti formato M4.
I connettori devono essere coperti per evitare il rischio di lesioni dovute al contatto con conduttori "sotto ten-
sione".

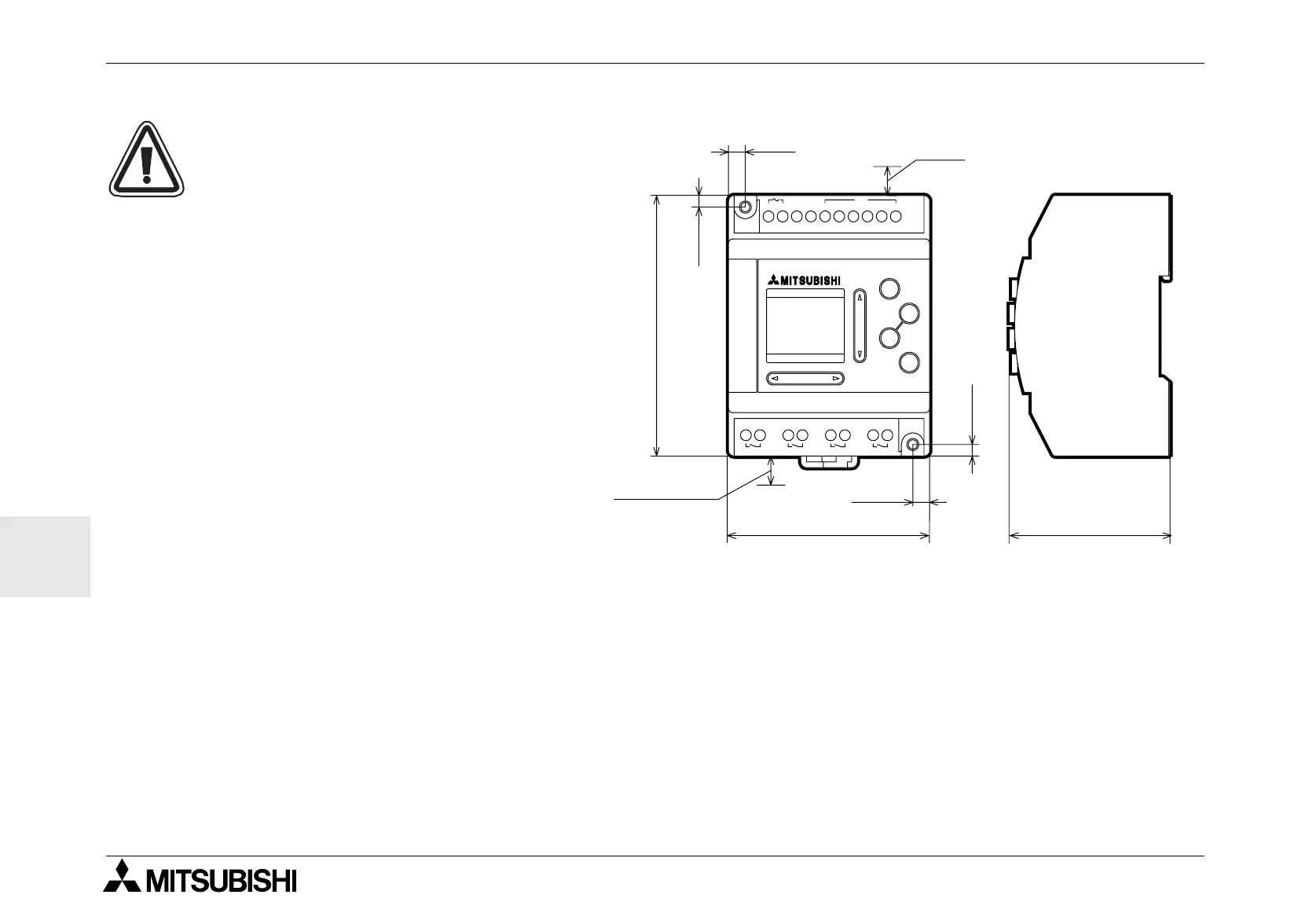

* Lasciare almeno 10 mm di spazio per la ventilazione tra i bordi superiore e inferiore dell'
α
e le pareti circos-
tanti.
POWER
IN
OK
+
RELAY OUTPUT
ESC
-
34215L6N
OUT3 OUT4OUT2OUT1
AC INPUT
AC 100/240V
10,0*
10,0*
71,2
6,0
90,0
4,0
55,0
4,0
6,0
All units in mm
