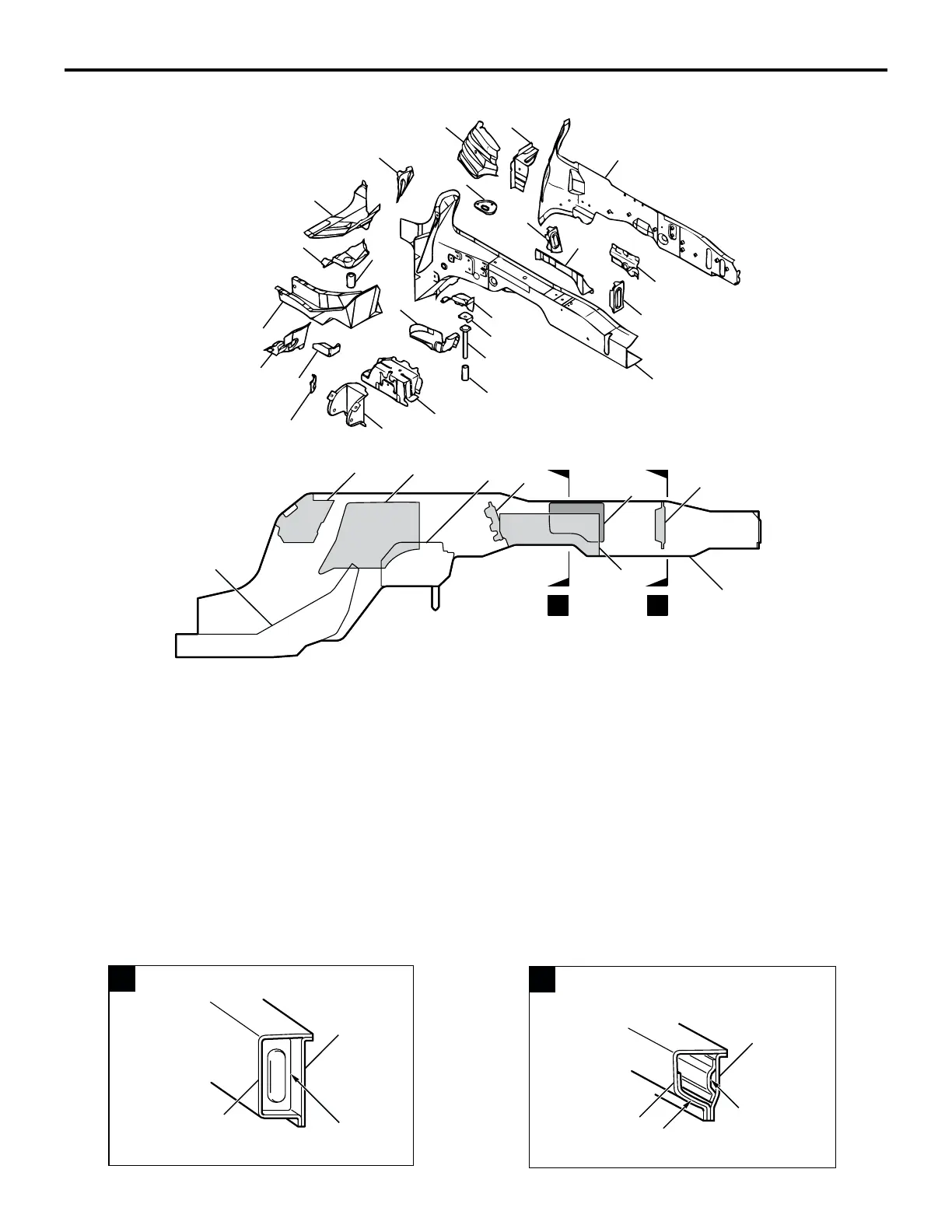

BODY CONSTRUCTION CHARACTERISTICS
BODY CONSTRUCTION
1-11
LEFT SIDE
AB201019
AB
2
3
5
11
13
15
16
14
12
21
6
7
10
8
9
4
17
18
19
20
22
23
1
24
AB202017
AC
3
16
12
21
15
14
12
9
7
A
B
1. SUSPENSION CROSSMEMBER SUPPORT
BRACKET
2. DASH CROSSMEMBER EXTENSION
3. FRONT SIDEMEMBER REAR
4. PIPE NUT
5. PIPE SUPPORT REAR
6. DASH PANEL EXTENSION REINFORCEMENT
7. FRONT SIDEMEMBER REINFORCEMENT INNER
UPPER
8. TIE DOWN REINFORCEMENT
9. FRONT SIDEMEMBER REINFORCEMENT INNER
10. FRONT SIDEMEMBER GUSSET REAR
11. FRONT SIDEMEMBER OUTER
12. FRONT SIDEMEMBER BULKHEAD REAR
13. FRONT SIDEMEMBER INNER REINFORCEMENT
14. FRONT SIDEMEMBER REINFORCEMENT OUTER
15. FRONT SIDEMEMBER BULKHEAD (A)
16. FRONT SIDEMEMBER INNER
17. PIPE SUPPORT FRONT
18. RETAINER
19. SQUARE HEAD BOLT
20. PIPE
21. SUSPENSION CROSSMEMBER BRACKET INNER
22. TRANSMISSION MOUNT REINFORCEMENT
23. TRANSMISSION MOUNT BRACKET
24. TRANSMISSION MOUNT REINFORCEMENT
REAR
AB200283
AC
16
15
11
A
AB202018
AB
16
13
14
11
B
