2. IN STAL LATION FRANÇAIS
Système "B": en cas d'impossibilité d'installer le
tuyau d'évacuation comme indiqué sur le système
"A", veuillez utiliser le système "B" pour évacuer
l'humidité du condensat vers un endroit approprié.
Si vous utilisez le système "B", ne défaites pas le
capuchon en caoutchouc noir du système "A".
En général, le trou "B" est utilisé dans l'installation
lorsque la température extérieure est très basse, ce qui
permet d'éviter la formation de glace dans le tuyau
d'évacuation de l'eau. Cette solution est également
utilisée pour permettre à l'installateur de raccorder plus
facilement le tuyau d'évacuation interne lorsqu'il ne
veut pas voir le tuyau de l'extérieur.

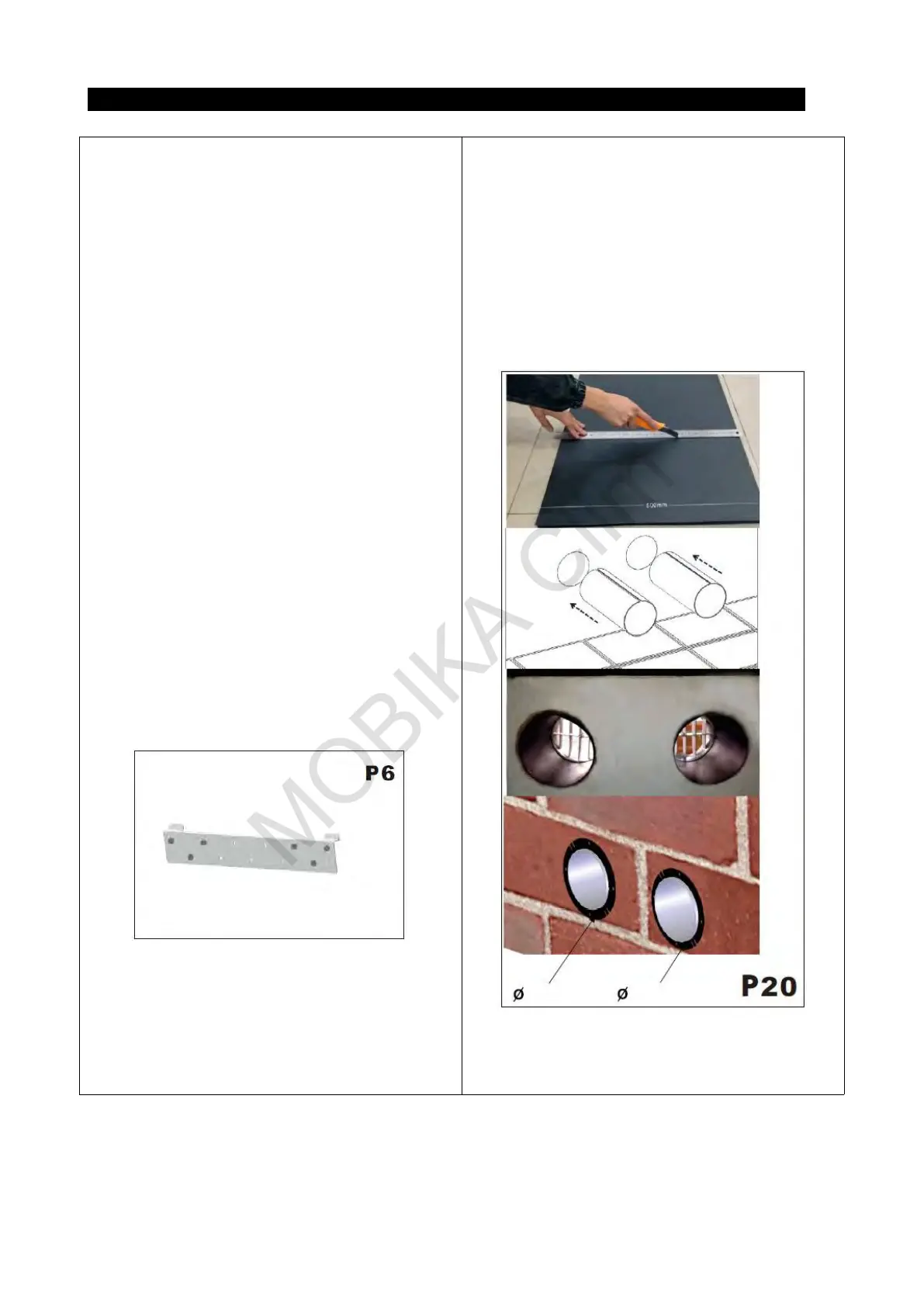

2.4 FIXATION DU SUPPORT (P6)
- Percez les trous pour accrocher le support de fixation
au mur en utilisant de préférence les 6 trous indiqués
en noir sur le gabarit en papier.
Si le mur n'est pas assez solide, il est conseillé
d'utiliser des boulons d'ancrage supplémentaires en
utilisant les trous indiqués en gris sur le gabarit en
papier.
- Les boulons d'ancrage fournis nécessitent des trous
de 8 mm; le mur doit être inspecté pour déterminer si
les boulons fournis sont utiles ou s'il est nécessaire
d'utiliser un autre type d'ancrage. Le fabricant n'est pas
responsable en cas de sous-estimation de la
cohérence structurelle de l'ancrage au moment de
l'installation.
2.5 INSTALLATION DES TUYAUX (P20)
- Après avoir percé les trous, vous devez y faire
passer les tuyaux en plastique fournis avec le
climatiseur.
- Mesurez la profondeur du mur et découpez la
feuille de plastique fournie.
- Roulez la feuille et insérez-la dans le trou, en
faisant attention à la ligne de jonction, qui doit
toujours être en position supérieure. N'oubliez pas
que la feuille doit avoir la même inclinaison que les
trous (min 3°).
- Insérez les anneaux dans les trous.
Bague de 150 mm
Bague de 160 mm
