11. In gebruik nemen van de ontvanger
a) Ontvangeraansluiting
De ontvanger biedt u de aansluitmogelijkheid voor 3 servo's
(ontvangeruitgang CH1, CH2, CH3/BIND) en een
ontvangeraccu (VCC).
De aansluitingen zijn geschikt voor verpolingsbeveiligde
Futabu-connectoren en kunnen indien nodig ook door JR-
stekkers worden gebruikt.
Let bij het aansluiten van servo's en rijregelaars altijd op de
juiste polariteit van de connectoren.
Het steekcontact voor de impulsleiding (afhankelijk van de
fabrikant geel, wit of oranje) moet worden aangesloten op
het binnenste (linkse) pencontact. Het steekcontact voor de
minleiding (afhankelijk van de fabrikant zwart of bruin) moet
worden aangesloten op het buitenste (rechtse) pencontact.

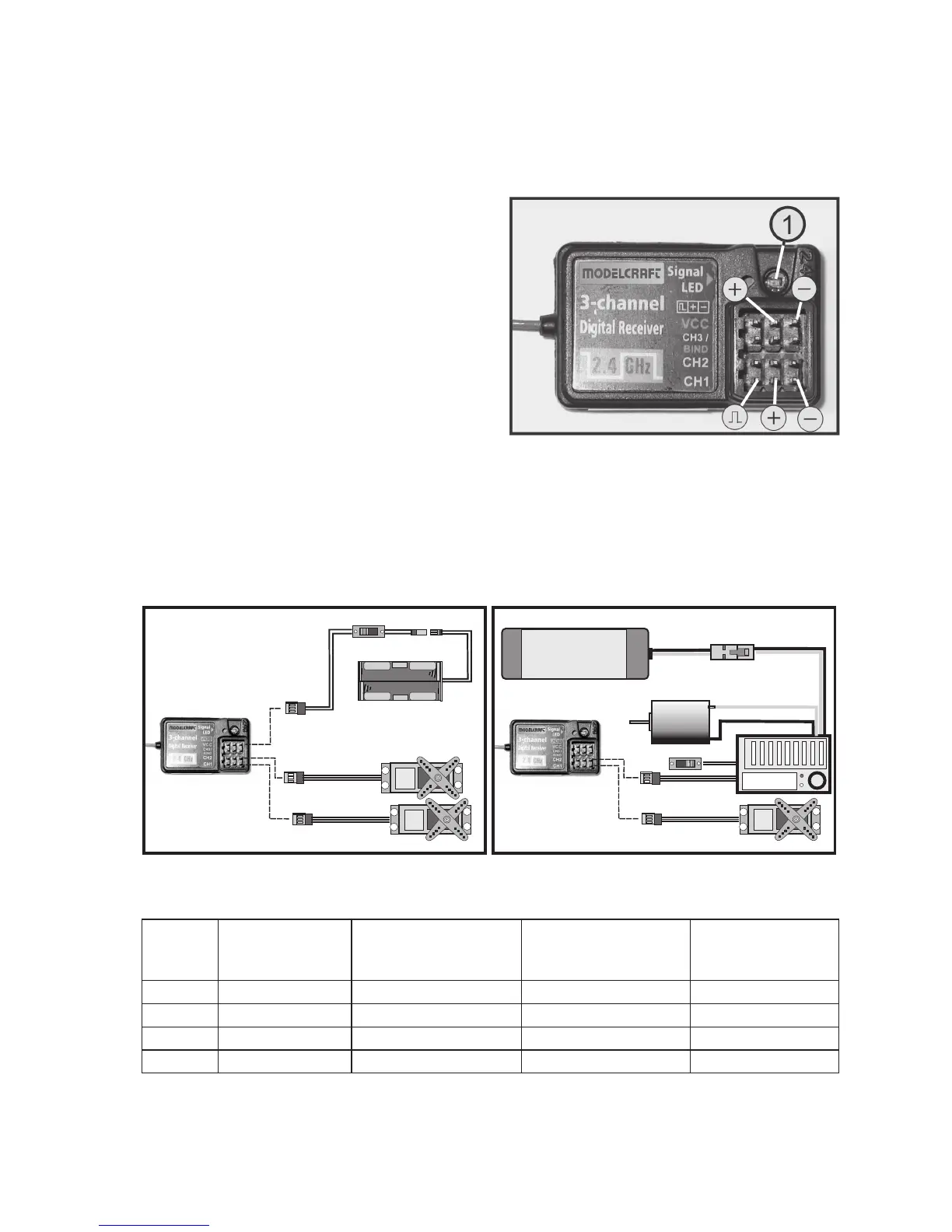

Schakel eerst de zender in en vervolgens de ontvanger. Bij een correcte binding functie licht de rode controle-LED op
de ontvanger op (zie afb. 7, pos. 1). Controleer de correcte werking van de ontvanger en schakel deze aansluitend
opnieuw uit.
Afhankelijk van het model waarbij de afstandsbediening wordt gebruikt, kan zowel de aansluiting van de servo als de
stroomvoorziening van de ontvanger op verschillende manieren plaatsvinden:
Afb. 8
Afb. 7
B
A
AKKU
7,2 V
SET
SPEED-
CONTROL
Output
CH1
CH2
CH3/BIND
VCC
Verbrander-model (A)
Stuurservo
Gas/remservo
Binding-contactdoos*
Batterijbox/accu
Elektro-modelauto met
mechanische rijregelaar (A)
Stuurservo
Servo rijregelaar
Binding-contactdoos*
Batterijbox/accu **
Elektro-modelauto met
elektronische rijregelaar (A)
Stuurservo
Rijregelaar
Binding-contactdoos*
***
Modelschip met
rijdregelaar (A/B)
Roerservo
Rijregelaar-(servo)
Binding-contactdoos*
Batterijbox/accu **/***
