AB 4071-6 / AB 4071-12
Ø 2,5mm
1
2

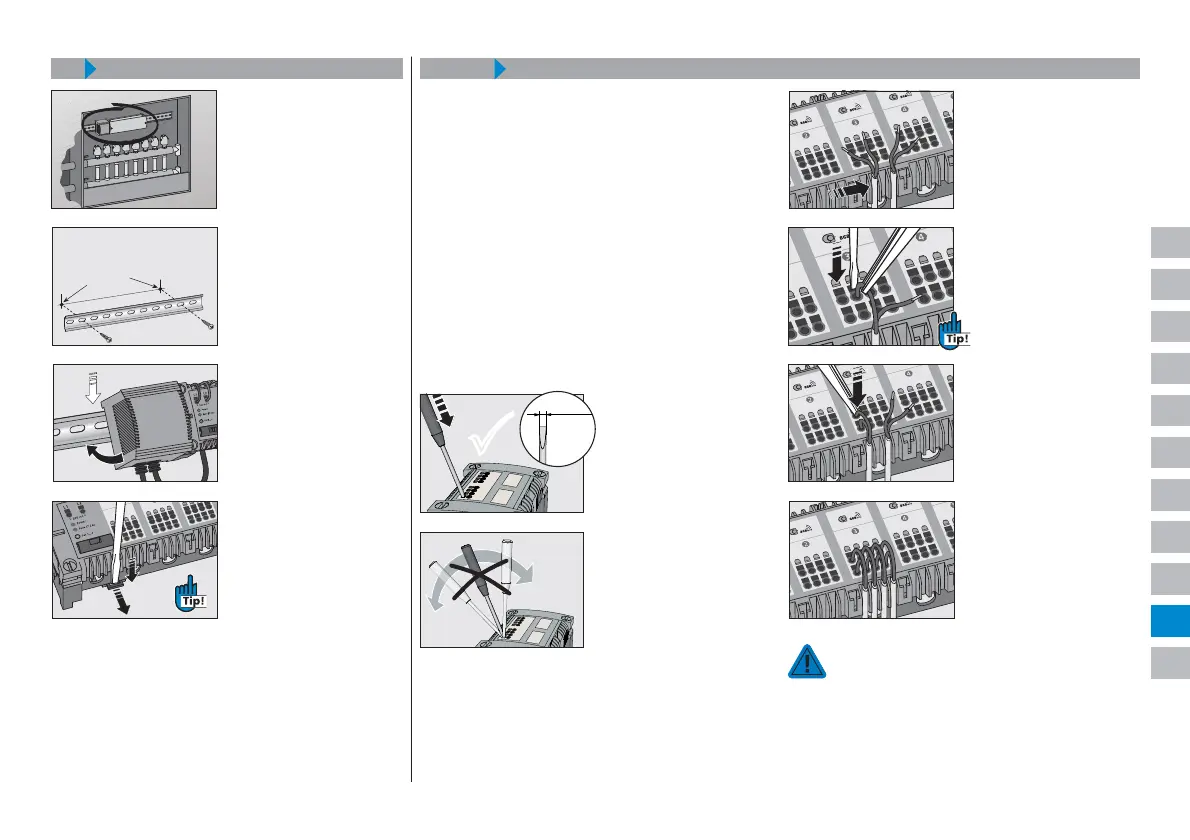

Monteringsanvisning
Montering av bärskenor
Anslutning av driften
Vid flexibel åder öppnas
klämman med hjälp av
skruvmejsel och ledning-
en förs in.
Maximalt 12 drifter får maximalt anslutas till
den radiostyrda basen. Per kanal får 4(2) ställ-
drifter anslutas. Fler värmezoner kan dock anordnas
till en radiostyrd regulator.
Högst 4 drivenheter per
uppvärmningszon kan
anslutas till basstationen
för 6 rum och 2 driven-
heter till basstationen för
12 rum.
Driftledningen trycks in i
riktningsavlastaren.
Efter monteringen av driften på ventilen i värmekrets-
fördelaren (se monteringsanvisningen drift) ansluts
den radiostyrda basenheten enligt följande.
Kontakt-/klämanslutning
För kontakt-/klämanslutning är följande diametrar
användbara:
massiv ledning: 0,5 – 1,5 mm²
flexibel ledning: 1,0 – 1,5 mm²
För en korrekt anslutning måste ledningsändan vara
avisolerad 10 mm.
Driftledningen kan användas med den från fabriken
monterade ledningsändshylsan.
3
3
<3 mm
