44
AB 4071-6 / AB 4071-12
Trasmissione radio
Dopo la programmazione del singolo
radiotrasmettitore alla zona di riscalda-
mento inizia il funzionamento regolare.
Ogni termostato invia un suo codice, il
valore nominale impostato e il valore
attuale delle unità di collegamento. Il
codice viene utilizzato in modo che l’u-
nità di collegamento radio possa programmare i dati.
Funzione visiva delle zone di riscaldamento
Dopo la programmazione l’indicatore delle zone di riscaldamento
indica la condizione di funzionamento dell’uscita della zona di riscal-
damento. Il led si spegne nella maggior parte dei casi, anche se puo‘
riaccendersi dopo poco perché l‘unità di collegamento radio inizia a
regolare la temperatura dell‘ambiente.
Il LED è ancora illuminato, anche se l’unità di collegamento radio
non ha terminato gli 8 minuti di routine di accensione continua (vedi
messa in funzione). Il LED si illumina anche quando il tasto SET sul
termostato viene premuto per sbaglio durante la regolazione. L’uni-
tà di collegamento radio si attiva immediatamente dopo la regola-
zione del test radio, ovvero l’uscita interessata viene collegata per 1
Minuto, indipendentemente dalla regolazione.
Programma per il risparmio di energia:
Quando il modo di risparmio di energia è attivo:
s¬,A¬BASE¬NEL¬FUNZIONAMENTO¬DEL¬RISCLADAMENTO¬ABBASSA¬LA¬
temperatura ambiente di circa 2 K dal valore nominale inpostato.
s¬LA¬BASE¬NEL¬MODULO¬DI¬RAFFREDDAMENTO¬REGOLA¬LA¬TEMPERATURA¬
ambiente supera di 2 K sopra il valore nominale impostato
(è necessario il modulo HK).
Funzionamento regolare
24V AC
Trasmissione radio

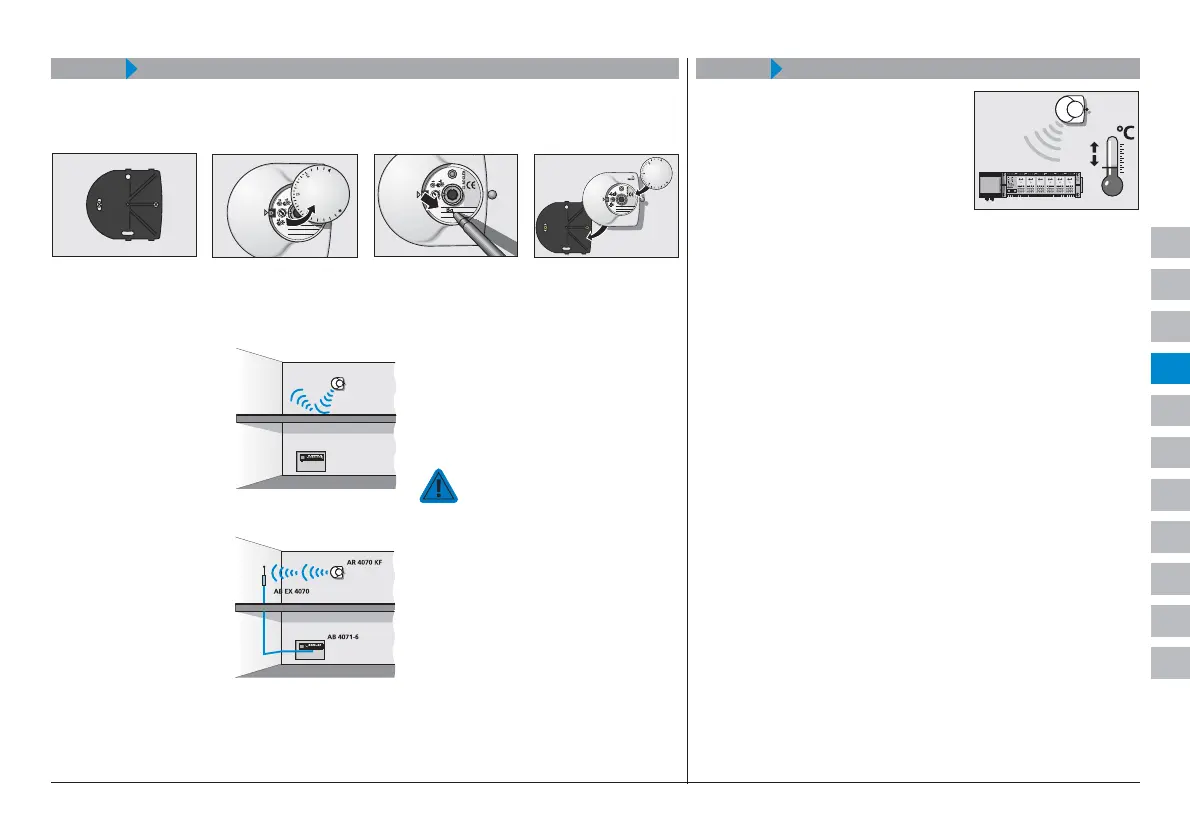

Il radiotermostato viene montato secondo le istruzioni d’uso. Per il Test del per-
corso radio, programmare i radiotermostati lontano dal luogo di montaggio ed
eventualmente svolgere il test radio.
Togliere l’indicatore
del valore nominale.
Annotare sull’etichet-
ta la stanza e la zona
riscaldata.
Posizionare il termo-
stato sull’attacco del
sistema.
Installazione del radiotermnostato
Influsso passivo:
L’unità di collegamento
radio 868 MHz non si tro-
va più sullo stesso piano
del termostato montato
ed entrambi i piani sono
separati tra loro dal pavi-
mento in cemento arma-
to con parti in ferro alte,
oppure del pavimento
o nella parete è inserita
una barriera al vapore
inserita in un foglio di al-
luminio.
AR 4070 KF
AB 4071-6
Rimedio 1:
La posizione del radiotermostato è mu-
tabile. E’ inoltre possibile migliorare il se-
gnale del termostato cambiando il luogo
di montaggio del radiotermostato.
E’ vietato pulire la zona di mon-
taggio dirrettamente al sole, con
aria calda o acqua.
Rimedio 2:
La posizione dell’unità di collegamento
radio non è modificabile, a causa del
luogo del distributore del circuito di ri-
scaldamento fisso, di conseguenza è pos-
sibile attrezzare l’unità di collegamen-
to radio con il ricevitore esterno AB EX
4070. Questo dispone di una conduttura
di 5 m e può essere montato nei luoghi
in cui si può far ricevere tutti i radiotra-
smettitori senza problemi.
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
T
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
868
MHz
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Fissare l’ttacco sulla
parete.
