128
AB 4071-6 / AB 4071-12
Langaton tiedonsiirto
Kun eri etäsäätimet on varattu vastaa-
viin lämmitysvyöhykkeisiin, alkaa sää-
tökäyttö. Jokainen etäsäädin lähettää
liitosyksikölle koodisanansa, asetetun
ohjearvon ja todellisen arvon. Koodi-
sanan avulla liitosyksikkö tietää, mihin
tiedot kuuluvat.
Lämmitysvyöhykkeiden toimintanäytöt
Varaamisen jälkeen lämmitysvyöhykkeen näyttö ilmaisee lämmi-
tysvyöhykkeen lähdön senhetkisen kytkemistilan. Useimmissa ta-
pauksissa merkkivalo sammuu, mutta se saattaa syttyä vähän ajan
kuluttua uudestaan, kun liitosyksikkö aloittaa huonelämpötilan
säätämisen. Merkkivalo palaa silloinkin, kun liitosyksikkö ei ole vielä
lopettanut 8 minuuttia kestävää käynnistysvaihetta (katso kohdasta
Käyttöönotto). Merkkivalo palaa myös, kun etäsäätimen Set-paini-
ketta on painettu vahingossa useasti. Liitosyksikkö suorittaa silloin
heti varaamisen jälkeen testin, jolloin vastaavaa lähtöä aktivoidaan
1 minuutin ajan, säätämisestä riippumatta.
Energiansäästöohjelma:
Kun energiansäästötila on päällä:
s¬LASKEE¬ PERUSYKSIKKÚ¬ HUONELËMPÚTILAN¬ ¬ +¬ ASETETUSTA¬ OHJEARVOSTA¬
lämmityksen aikana
s¬NOSTAA¬PERUSYKSIKKÚ¬HUONELËMPÚTILAN¬¬+¬YLI¬ASETETUN¬OHJEARVON¬
jäähdytyksen aikana (vaatii HK-moduulin).
Säätökäyttö
24V AC
Langaton tiedonsiirto

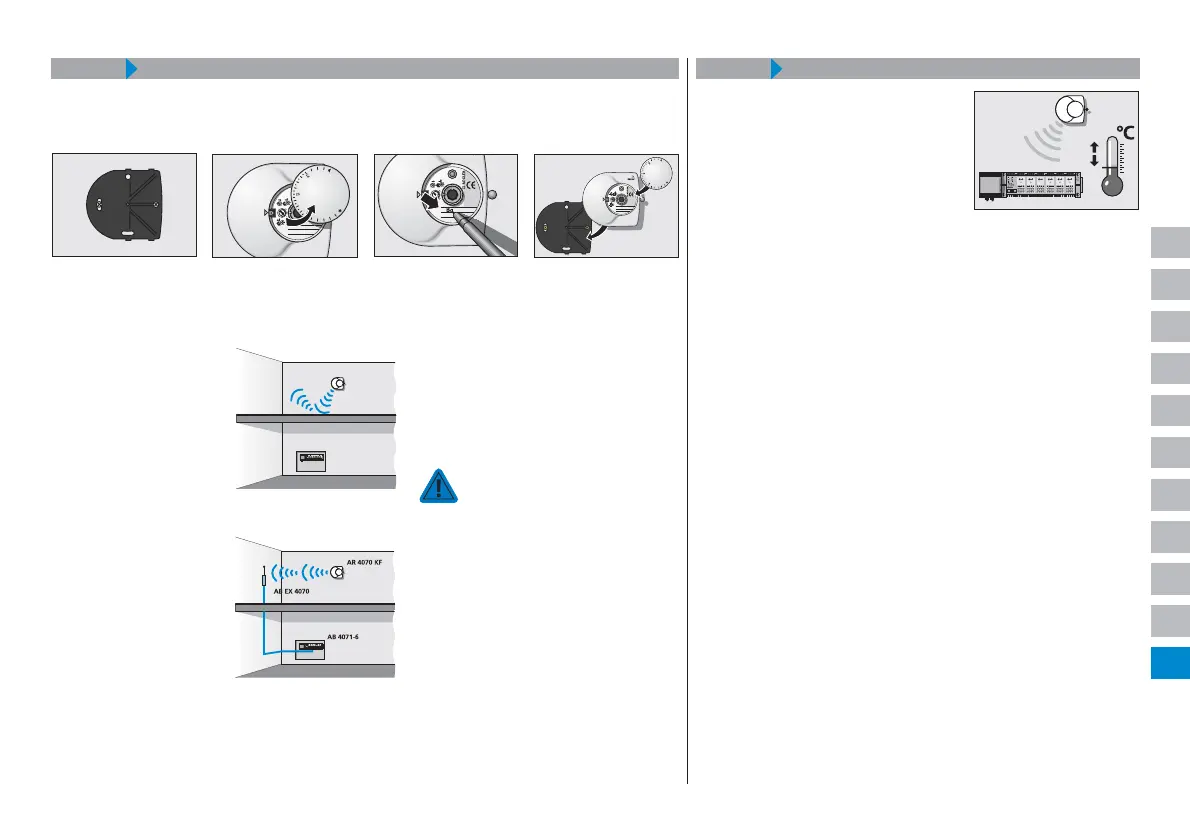

Asenna etäsäädin mukana olevan käyttöohjeen mukaisesti. Tiedonsiirtoyhteyden testaamiseksi
varaa etäsäätiö asennuspaikasta käsin ja suorita tarvittaessa tiedonsiirtokoe.
Irrota ohjearvokiekko. Merkitse huone ja
lämmitysvyöhyke mer-
kintäkenttään.
Kiinnitä säädin istuk-
kaan.
Etäsäätimen asennus
Passiivivaikutukset:
868 MHz:n liitosyksikkö
ei ole asennettu samaan
kerrokseen säätimien
kanssa, ja kerrosten vä-
lissä on runsasrautainen
teräsbetonikatto, tai ka-
tossa tai seinässä on höy-
rysulkuna toimiva alumii-
nikalvo.
AR 4070 KF
AB 4071-6
Korjausvaihtoehto 1:
Etäsäätimien sijainti on vaihdettavissa.
Siten on mahdollista parantaa etäsääti-
men signaalia säätimen sijaintia muut-
tamalla.
Säätimiä ei saa sijoittaa paikkoi-
hin, joihin paistaa aurinko suo-
raan tai joihin vaikuttaa lämmi-
tysilman tai veden virtaukset.
Korjausvaihtoehto 2:
Koska liitosyksikön sijainti on sidottu
kiinteästi asennettuun lämmityspiirija-
kajaan ja on siksi muuttumaton, voidaan
siihen liittää lisävarusteinen ulkoinen
vastaanotin AB EX 4070. Vastanottimes-
sa on 5 m johto, jolloin sen voi sijoittaa
paikkaan, johon on häiriötön vastaanot-
to kaikista säätimistä.
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
T
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
868
MHz
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Kiinnitä istukka sei-
nään.
